164 5 Programmation: Outils
5.4 Cor
rection d'outil tr
idimensionnelle (option logiciel
2)
5.4 Correction d'outil
tridimensionnelle (option
logiciel 2)
Introduction
La TNC peut exécuter une correction d'outil tridimensionnelle
(correction 3D) pour des séquences linéaires. Outre les coordonnées
X, Y et Z du point final de la droite, ces séquences doivent également
contenir les composantes NX, NY et NZ de la normale de vecteur à la

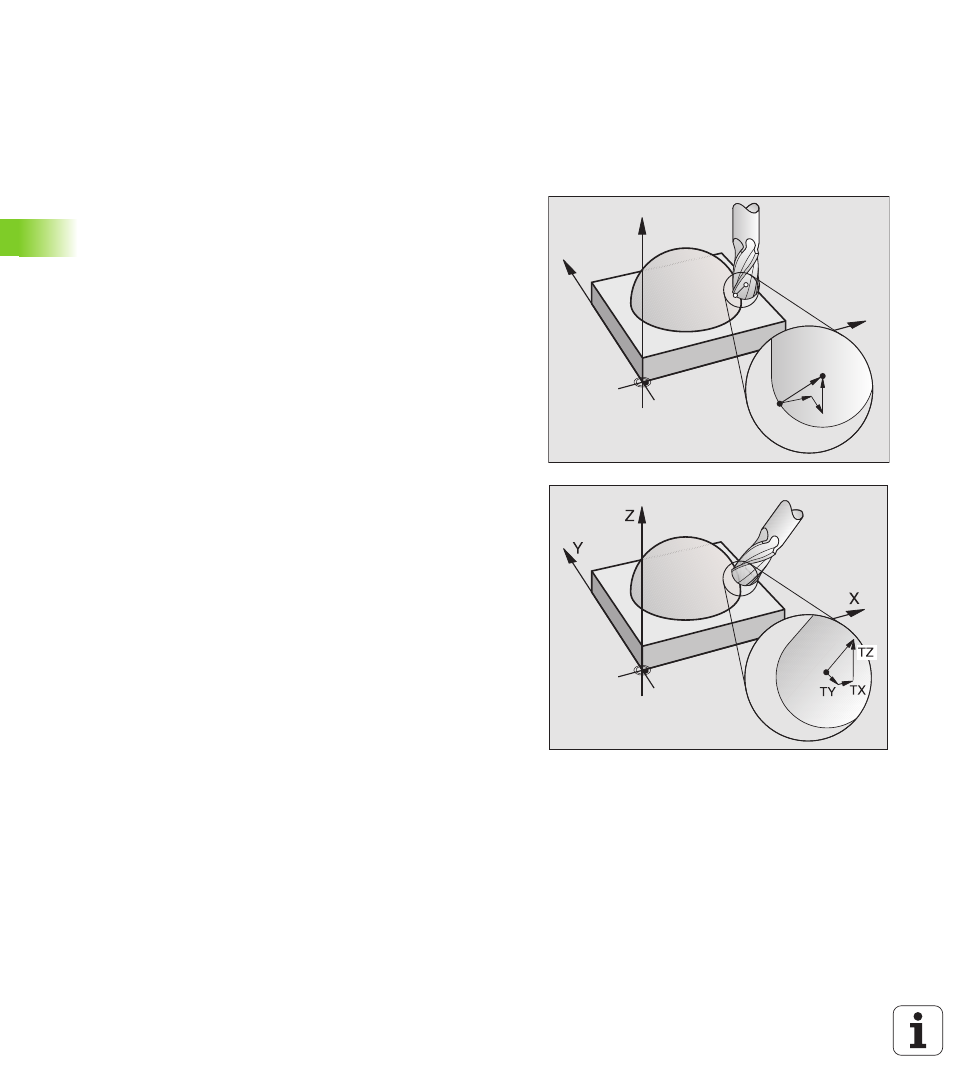

surface (cf. fig. en haut et à droite ainsi que l'explication plus bas sur
cette page).
Si vous désirez en outre exécuter encore une orientation d'outil ou une
correction tridimensionnelle, ces séquences doivent contenir en plus
une normale de vecteur avec les composantes TX, TY et TZ
définissant l'orientation d'outil (cf. fig. de droite, au centre).
Vous devez faire calculer par un système CAO le point final de la
droite, les composantes des normales de surface ainsi que les
composantes pour l'orientation d'outil.
Possibilités d'utilisation
„ Utilisation d'outils dont les dimensions ne correspondent pas à
celles calculées par le système CAO (correction 3D sans définition
de l'orientation d'outil)
„ Face Milling: Correction de la géométrie de la fraise dans le sens des
normales de surface (correction 3D sans et avec définition de
l'orientation d'outil). L'enlèvement de copeaux est réalisé de
manière primaire par la face frontale de l'outil
„ Peripheral Milling: Correction du rayon de la fraise, perpendiculaire
au sens de l'outil (correction de rayon tridimensionnelle avec
définition de l'orientation d'outil). L'enlèvement de copeaux est
réalisé de manière primaire par la face latérale de l'outil
Z
Y
X
P
T
NZ P
NX
NY
