iTNC 530 HEIDENHAIN 137
4.13 Mode de f
onctionnement palet
te a
v
e
c usinag
e or
ienté v
e
rs l'outil

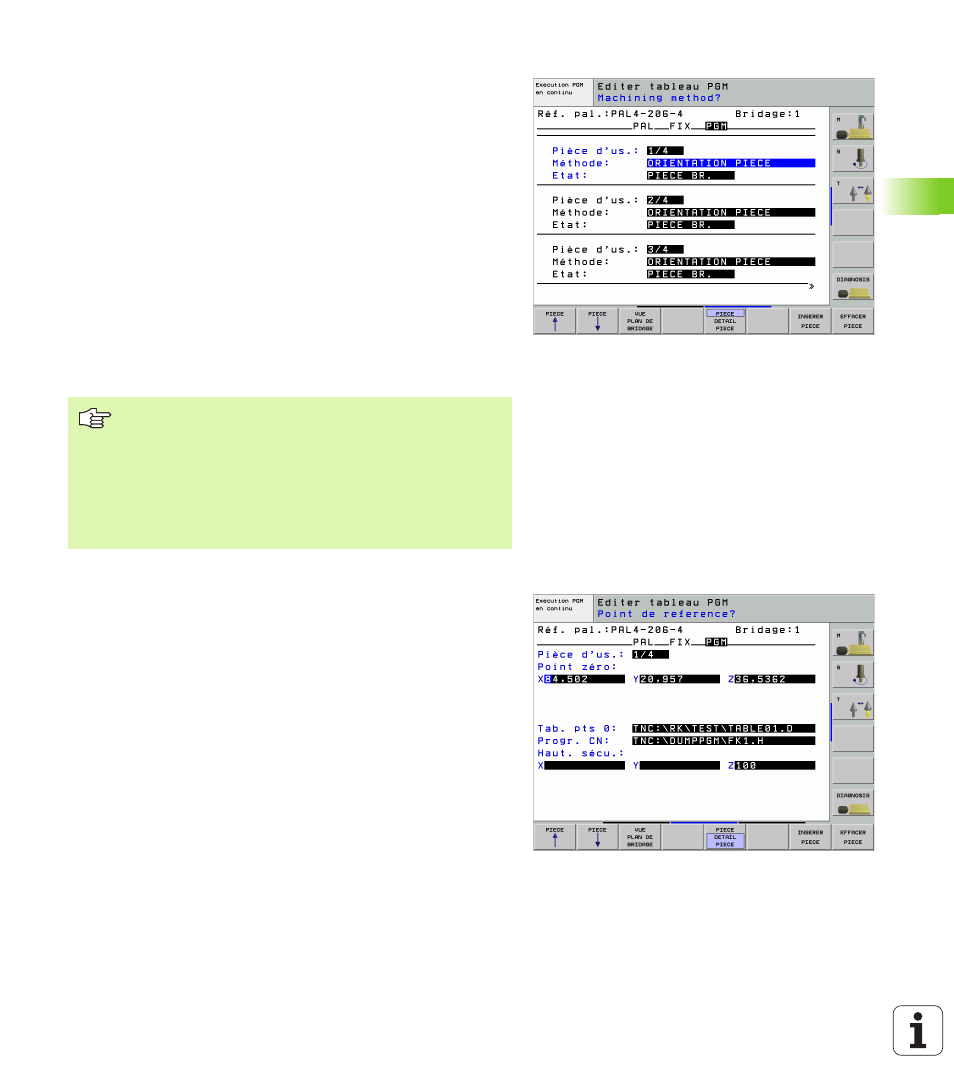

Réglage du plan de la pièce
„ Pièce d'us. : La commande affiche le numéro de la pièce; derrière
le trait oblique, elle affiche le nombre de pièces à l'intérieur de ce
plan de bridage
„ Méthode : Vous pouvez sélectionner les méthodes d'usinage
WORKPIECE ORIENTED ou TOOL ORIENTED. Dans la projection
du tableau, la commande affiche la donnée WORKPIECE
ORIENTED avec WPO et TOOL ORIENTED avec TO.
Avec la softkey CONNECTER/DECONNECTER, vous désignez les pièces
impliquées dans le calcul destiné au déroulement de l'usinage
réalisé avec orientation vers l'outil. Les pièces connexes sont
signalées par un trait de séparation discontinu et les pièces non
connectées, par une ligne continue. Dans la projection du tableau,
les pièces connexes sont signalées dans la colonne METHOD par
CTO
.
„ Etat : Avec la softkey PIECE BR., vous signalez que la pièce n'est pas
encore usinée; la commande affiche BLANK à l'intérieur du champ
Etat. Appuyez sur la softkey EMPLACMT LIBRE dans le cas où vous
désirez omettre la pièce lors de l'usinage; EMPTY s'affiche dans le
champ Etat
Réglage des détails dans le plan de la pièce
„ Pièce d'us. : La commande affiche le numéro de la pièce; elle
affiche le nombre de pièces à l'intérieur de ce plan de bridage ou de
palette
„ Point zéro : Introduire le point zéro de la pièce
„ Tab. pts. 0 : Inscrivez le nom et le chemin d'accès du tableau de
points zéro valable pour l'usinage de la pièce. Si vous utilisez le
même tableau de points zéro pour toutes les pièces, inscrivez dans
ce cas son nom avec son chemin d'accès dans les plans de palette
ou de bridage. Les données sont prises en compte
automatiquement dans le plan de la pièce.
„ Progr. CN : Indiquez le chemin d'accès du programme CN
nécessaire à l'usinage de la pièce
„ Haut. sécu. : (option): Position de sécurité des différents axes se
référant à la pièce. Les positions indiquées ne sont abordées que si
ces valeurs ont été lues dans les macros CN et programmées de
manière adéquate.
Indiquez la méthode et l'état dans le plan de palette ou le
plan de bridage; ce que vous avez introduit sera pris en
compte pour toutes les pièces correspondantes.
Si un plan comporte plusieurs variantes d'une même
pièce, indiquez les unes après les autres les pièces d'une
même variante. Avec l'usinage orienté vers l'outil, les
pièces de cette même variante peuvent alors être ensuite
marquées avec la softkey CONNECTER/DECONNECTER.
