iTNC 530 HEIDENHAIN 357
8.4 Cy
cles de fr
aisag
e
de poc
h
es, t
e
nons et r
a
inur
es

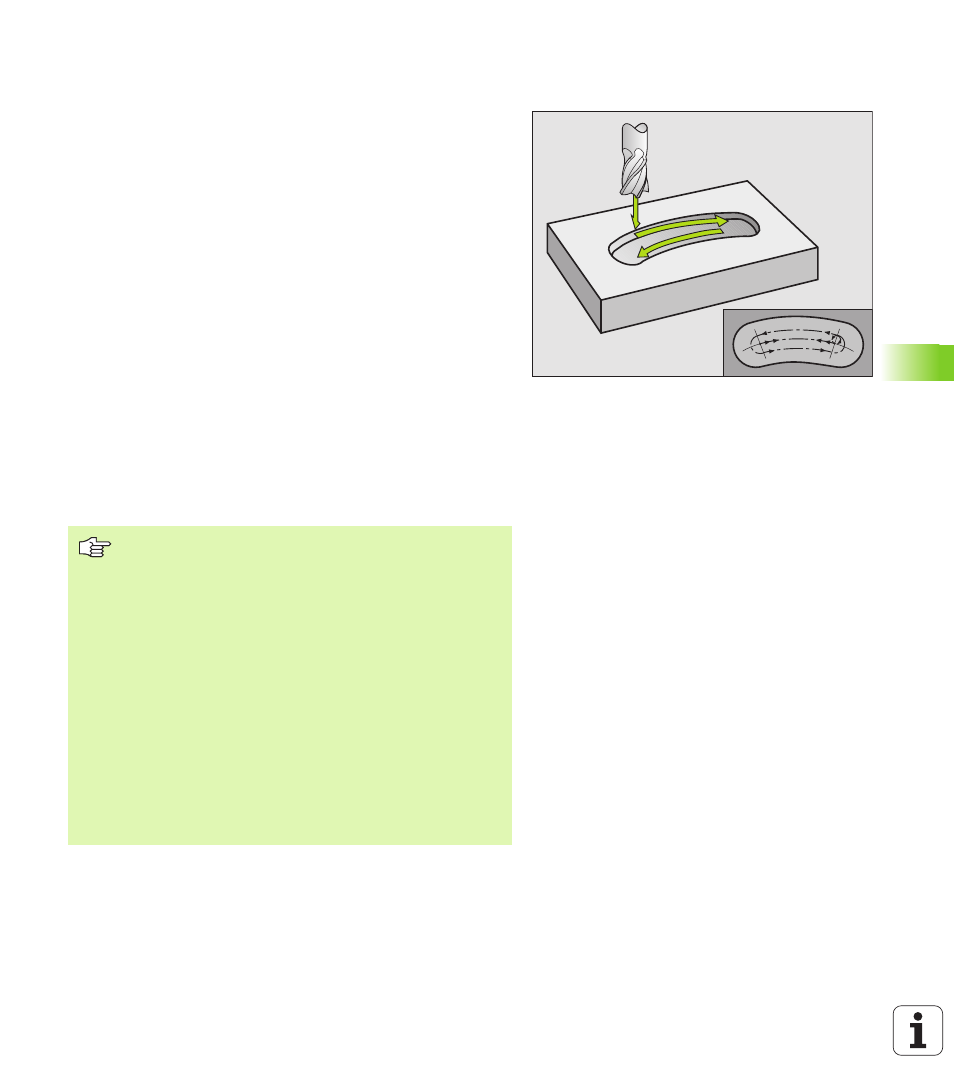

RAINURE CIRCULAIRE (trou oblong) avec
plongée pendulaire (cycle 211)
Ebauche
1 La TNC positionne l'outil en rapide dans l'axe de broche au saut de
bride, puis au centre du cercle de droite. Partant de là, la TNC
positionne l'outil à la distance d'approche programmée au-dessus
de la surface de la pièce
2 L'outil se déplace avec avance de fraisage sur la surface de la
pièce; partant de là, la fraise se déplace – en plongeant
obliquement dans la matière – vers l'autre extrémité de la rainure
3 En plongeant à nouveau obliquement, l'outil retourne ensuite au
point initial; ce processus (2 à 3) est répété jusqu'à ce que la
profondeur de fraisage programmée soit atteinte
4 Ayant atteint la profondeur de fraisage, la TNC déplace l'outil pour
le surfaçage à l'autre extrémité de la rainure
Finition
5 Partant du centre de la rainure, la TNC déplace l'outil
tangentiellement au contour achevé; celui-ci effectue ensuite la
finition du contour en avalant (avec M3) et en plusieurs passes si
elles ont été programmées Pour l'opération de finition, le point
initial est au centre du cercle de droite.
6 A la fin du contour, l’outil s’éloigne du contour par tangentement
7 Pour terminer, l'outil retourne en rapide FMAX à la distance
d'approche et – si celui-ci est programmé – au saut de bride
Remarques avant que vous ne programmiez
La TNC pré-positionne automatiquement l'outil dans l'axe
d'outil et dans le plan d'usinage.
Lors de l'ébauche, l'outil plonge par un déplacement
hélicoïdal dans la matière en effectuant un déplacement
pendulaire allant d'une extrémité de la rainure vers l'autre.
De ce fait, il n'est pas nécessaire d'effectuer un pré-
perçage.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécute pas le cycle.
Le diamètre de la fraise ne doit pas être supérieur à la
largeur de la rainure ni inférieur au tiers de cette largeur
Le diamètre de la fraise ne doit pas être inférieur à la
moitié de la longueur de la rainure. Sinon, la TNC ne peut
pas effectuer de plongée pendulaire.
