414 8 Programmation: Cycles
8.8 Cy
cles d'usinag
e ligne à ligne

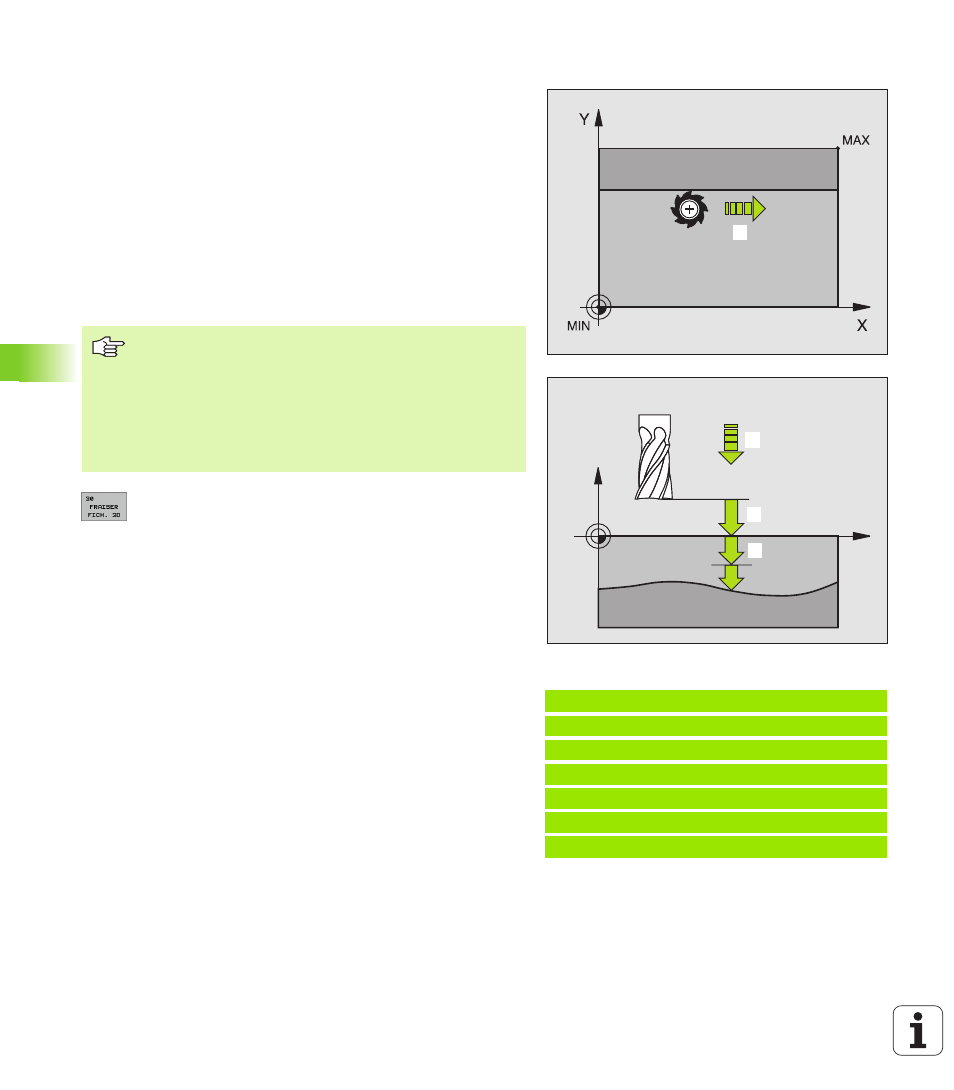

EXECUTION DE DONNEES 3D (cycle 30)
1 Partant de la position actuelle dans l'axe de broche, la TNC
positionne l'outil en avance rapide FMAX à la distance d'approche,
au-dessus du point MAX programmé dans le cycle
2 Puis la TNC déplace l'outil avec FMAX dans le plan d'usinage
jusqu'au point MIN programmé dans le cycle
3 A partir de là, l'outil se déplace suivant l'avance de plongée en
profondeur jusqu'au premier point du contour
4 Ensuite, la TNC exécute avec l'avance de fraisage tous les points
mémorisés dans le fichier de données digitalisées; entre-temps et
si nécessaire, la TNC se déplace à la distance d'approche pour
passer outre les zones non usinées
5 Pour terminer, la TNC rétracte l'outil avec FMAX à la distance
d'approche
8 Nom de fichier pour données 3D : Introduire le nom
du fichier où sont mémorisées les données; si le
fichier n'est pas dans le répertoire actuel, introduire le
chemin d'accès complet.
8 Zone point MIN : Point min. (coordonnée X, Y et Z) de
la zone dans laquelle doit s'effectuer le fraisage
8 Zone point MAX : Point max. (coordonnée X, Y et Z) de
la zone dans laquelle doit s'effectuer le fraisage
8 Distance d'approche 1 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce lors
de déplacements en rapide
8 Profondeur de passe 2 (en incrémental): Distance
parcourue par l'outil en une passe
8 Avance plongée en profondeur 3 : Vitesse de
déplacement de l'outil lors de la plongée, en mm/min.
8 Avance fraisage 4 : Vitesse de déplacement de l'outil
lors du fraisage, en mm/min.
8 Fonction auxiliaire M : Option permettant
d'introduire une fonction auxiliaire, par ex. M13
Exemple: Séquences CN
64 CYCL DEF 30.0 EXÉCUTION DONNÉES 3D
65 CYCL DEF 30.1 PGM DIGIT.: EX.H
66 CYCL DEF 30.2 X+0 Y+0 Z-20
67 CYCL DEF 30.3 X+100 Y+100 Z+0
68 CYCL DEF 30,4 DIST. 2
69 CYCL DEF 30.5 PASSE +5 F100
70 CYCL DEF 30.6 F350 M8
14
X
Z
11
13
12
Remarques avant que vous ne programmiez
A l’aide du cycle 30, vous pouvez exécuter les programmes
en dialogue conversationnel Texte clair ainsi que les
fichiers PNT.
Si vous exécutez des fichiers PNT ne comportant pas de
coordonnée de l’axe de broche, la profondeur de fraisage
correspond au point MIN programmé sur l’axe de broche.
