212

6 Programmation: Programmer les contours

6.6 Cont

our

nag

e

s – Pr

ogr

ammation flexible de cont

ours FK

6.6 Contournages – Programmation

flexible de contours FK

Principes de base

Les plans de pièces dont la cotation n’est pas conforme à la
programmation des CN contiennent souvent des coordonnées non
programmables avec les touches de dialogue grises. Par exemple:

„

des coordonnées connues peuvent être situées sur l’élément de
contour ou à proximité de celui-ci,

„

des coordonnées peuvent se rapporter à un autre élément ou

„

des indications de sens et données relatives à l'allure générale du
contour peuvent être connues.

Vous programmez ces données directement à l'aide de la
programmation flexible de contours FK. La TNC calcule le contour à
partir des coordonnées connues et facilite le dialogue de

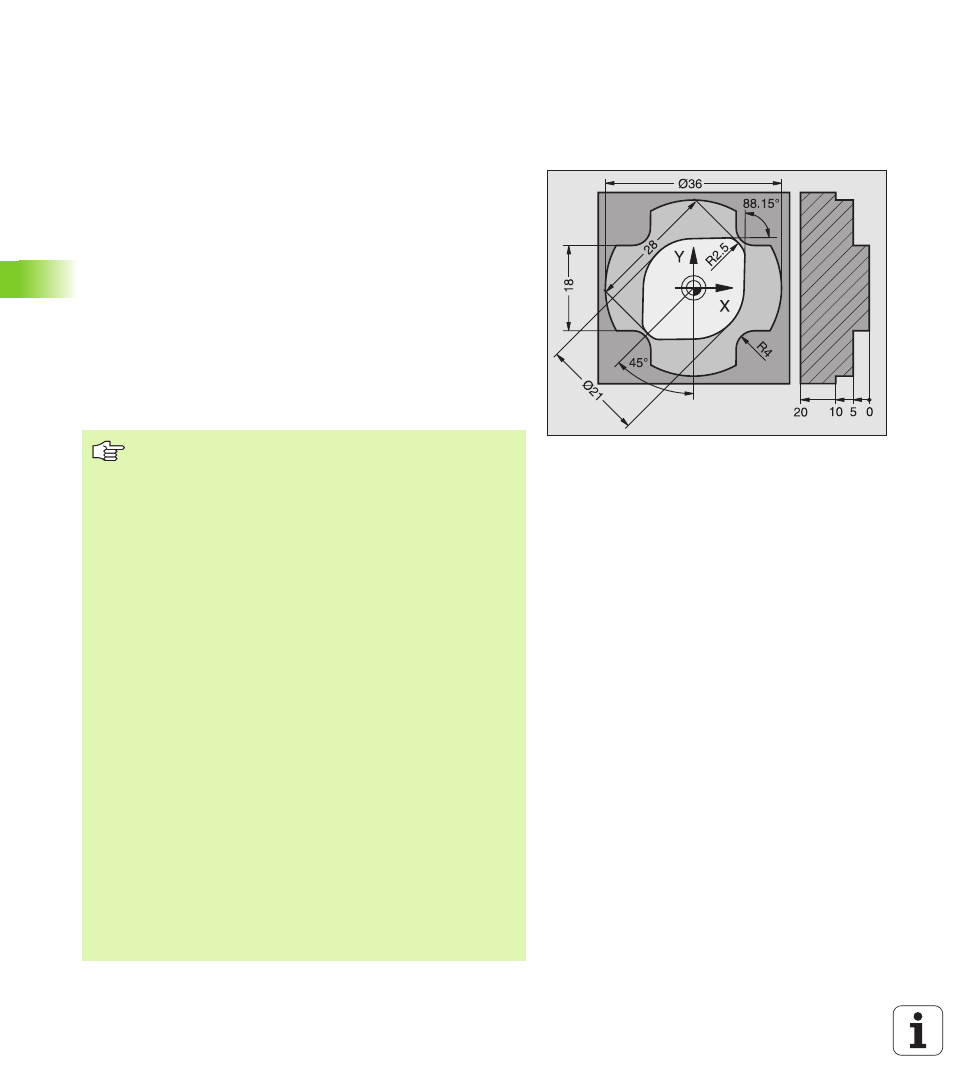

programmation par le graphisme interactif FK. La fig.tr en haut, à droite
illustre une cotation que vous pouvez introduire très simplement en
programmation FK.

Tenez compte des conditions suivantes pour la
programmation FK

Avec la programmation FK, vous ne pouvez introduire les
éléments du contour que dans le plan d’usinage. Vous
définissez celui-ci dans la première séquence BLK FORM
du programme d’usinage.

Introduisez pour chaque élément du contour toutes les
données disponibles. Programmez aussi dans chaque
séquence les données non modifiées: Les indications non
programmées ne sont pas reconnues par la commande!

Les paramètres Q sont autorisés dans tous les éléments
FK, excepté dans les éléments comportant des rapports
relatifs (ex. RX ou RAN), par conséquent dans des
éléments qui se réfèrent à d'autres séquences CN.

Dans un programme, si vous mélangez des données
conventionnelles à la programmation FK, chaque bloc FK
doit être défini clairement.

La TNC requiert un point fixe servant de base aux calculs.
A l’aide des touches de dialogue grises, programmez
directement avant le bloc FK une position contenant les
deux coordonnées du plan d’usinage. Ne pas programmer
de paramètres Q dans cette séquence.

Si la première séquence du bloc FK est une séquence FCT
ou FLT, vous devez programmer au moins deux
séquences avant le bloc FK avec les touches de dialogue
grises afin de définir clairement le sens du démarrage.

Un bloc FK ne doit pas commencer directement derrière
une marque LBL.
