Conditions requises pour la correction d'outil
Habituellement, vous programmez les coordonnées d'opérations de
contournage en prenant la cotation de la pièce sur le plan. Pour que la
TNC calcule la trajectoire du centre de l’outil et soit donc en mesure
d’exécuter une correction d’outil, vous devez introduire la longueur et
le rayon de chaque outil utilisé.
Vous pouvez introduire les données d'outil soit directement dans le
programme à l'aide de la fonction TOOL DEF, soit séparément dans
les tableaux d'outils. Si vous introduisez les données d'outils dans les
tableaux, vous disposez alors d'autres informations relatives aux
outils. Lors de l'exécution du programme d'usinage, la TNC prend en
compte toutes les informations programmées.
Numéro d'outil, nom d'outil
Chaque outil porte un numéro compris entre 0 et 254. Si vous travaillez
avec les tableaux d’outils, vous pouvez utiliser des numéros plus
élevés et, en outre, attribuer des noms aux outils. Les noms des outils
peuvent comporter jusqu’à 32 caractères.
L’outil de numéro 0 est défini comme outil zéro; il a pour longueur L=0
et pour rayon R=0. A l'intérieur des tableaux d'outils, vous devez
également définir l'outil T0 par L=0 et R=0.

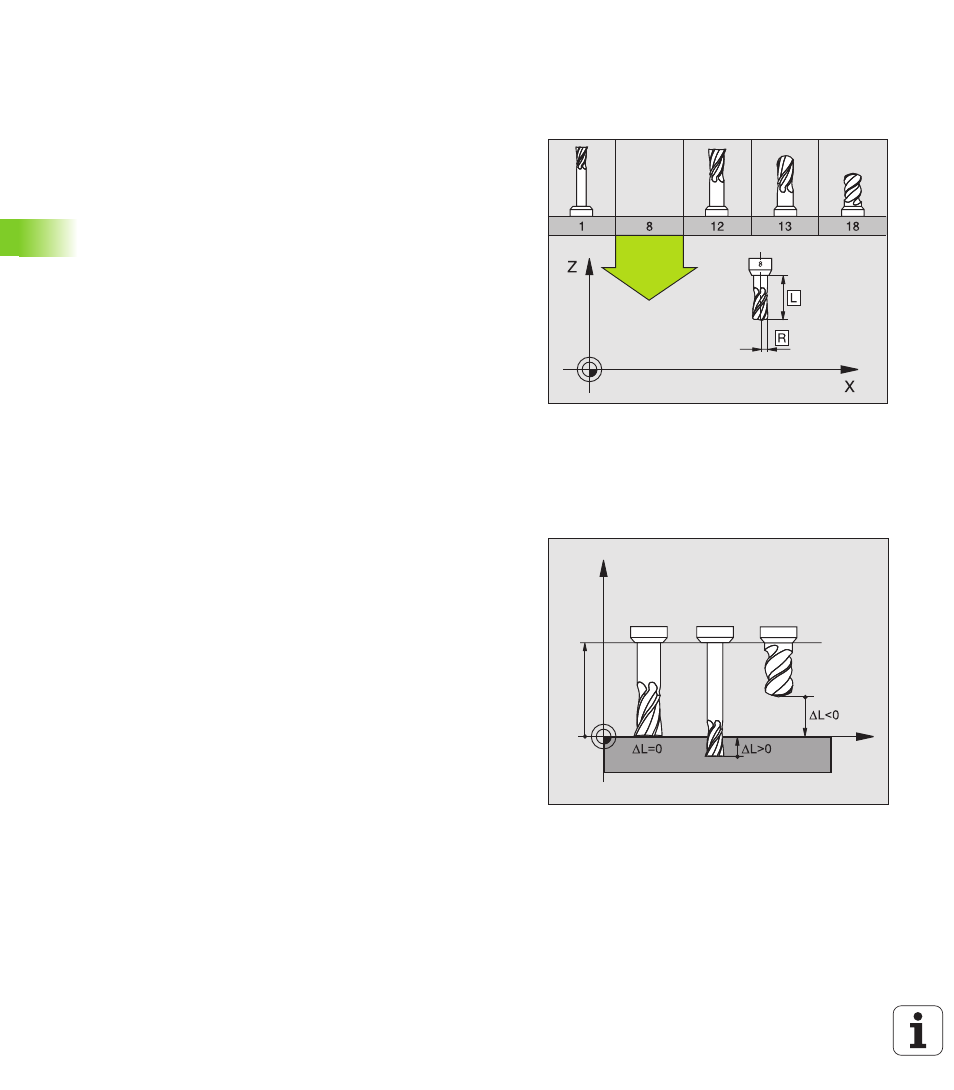

Longueur d'outil L
Vous pouvez définir la longueur d’outil L de deux manières:
Différence entre la longueur de l'outil et la longueur L0 d'un outil
zéro.
Signe:
Définir la longueur:
8 Déplacer l'outil zéro dans l'axe d'outil, à la position de référence
(surface de la pièce, par exemple, avec Z=0)
8 Mettre à zéro l’affichage de l’axe d’outil (initialisation du point de
référence)
8 Installer l’outil suivant
8 Déplacer l’outil à la même position de référence que celle de l’outil
zéro
8 L’affichage dans l’axe d’outil indique la différence linéaire entre
l’outil et l’outil zéro
8 A l'aide de la touche „Prise en compte de position effective“,
prendre en compte cette valeur dans la séquence TOOL DEF ou
dans le tableau d'outils
Calculez la longueur L à l'aide d'un dispositif de préréglage
Puis, introduisez directement la valeur calculée dans la définition
d'outil TOOL DEF ou dans le tableau d'outils.
L>L0: Outil plus long que l'outil zéro
L<L0: Outil plus court que l'outil zéro
