Manuel d’utilisation des pompes Watson-Marlow 720DuN 87
30.2 Montage d’un l’élément
LoadSure dans une 720RE et 720REX
Caractéristiques des éléments du tube LoadSure de la série 720: élimine le risque
de défaillance prématurée du tube causée par un montage incorrect du tube; éviter
un serrage excessif de la pince sur le tube; élimine la nécessité de retendre le tube;
prolonge la durée de vie du tube; réduit les temps de maintenance lors du change-
ment et du nettoyage du tube; compatible avec les raccordements industriels stan-
dard.

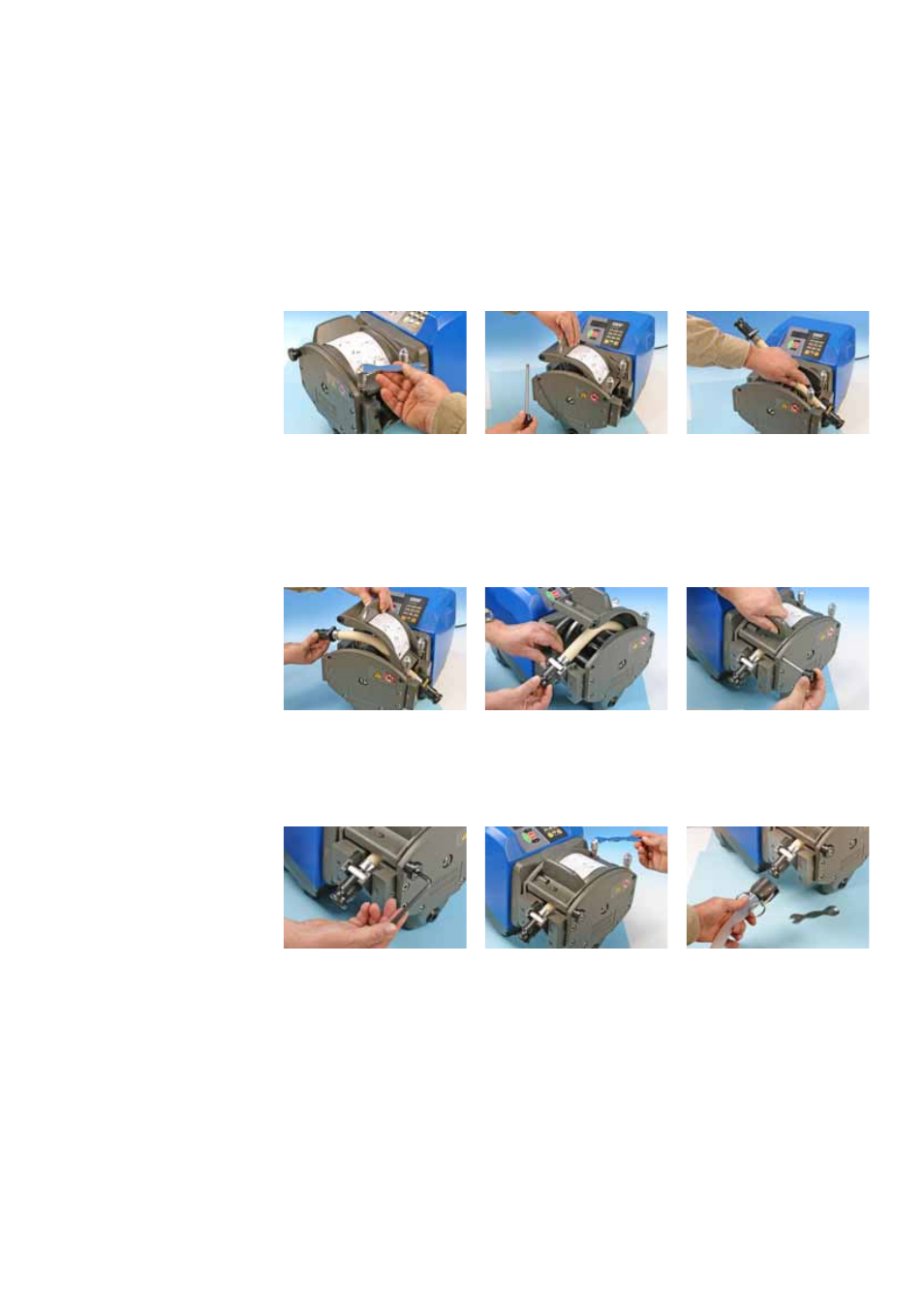

A l’aide d’une clé de 10 mm, desserrez les boutons à ressort de compression du
stator en les tournant 6 fois dans le sens anti-horaire.
Dévissez la tige de fixation du stator et sortez-la complètement. Soulevez le
stator par la poignée et sortez-le en le faisant glisser hors des ressorts.
Placez la collerette en “D” à l’extrémité de l’élément du tube dans la pince de
maintien du tube (côté droit). (Les collerettes en “D” garantissent le bon posi-
tionnement des éléments.)
Glissez l’extrémité droite du stator sous les boutons à ressort.
Placez la deuxième collerette en “D” dans la pince de maintien du tube (côté
gauche). (Soulevez la pince pour faciliter le passage du tube.)
Abaissez l’extrémité gauche du stator de manière à pouvoir réinsérer la tige de
fixation du stator.
Vissez la tige de fixation du stator à l’aide de la clé hexagonale de 6 mm
fournie.
Resserrez les deux boutons à ressort de compression du stator à un couple de
serrage de 3 Nm (2,2 lb-ft) avec une clé de 10 mm.
Branchez les deux extrémités de l’élément au reste du système à l’aide de con-
necteurs industriels standard.
