Manuel d’utilisation des pompes Watson-Marlow 720DuN 66
22.4 Réglage progressif: entrée
analogique
Il est possible de contrôler la vitesse de la pompe à distance
par l’une des méthodes suivantes: un signal analogique de
tension dans les plages 0-10 V ou 1-5 V; ou un signal
analogique de courant dans la plage 4-20 mA - ou un poten-
tiomètre à distance en utilisant l’alimentation 10 V à J7.

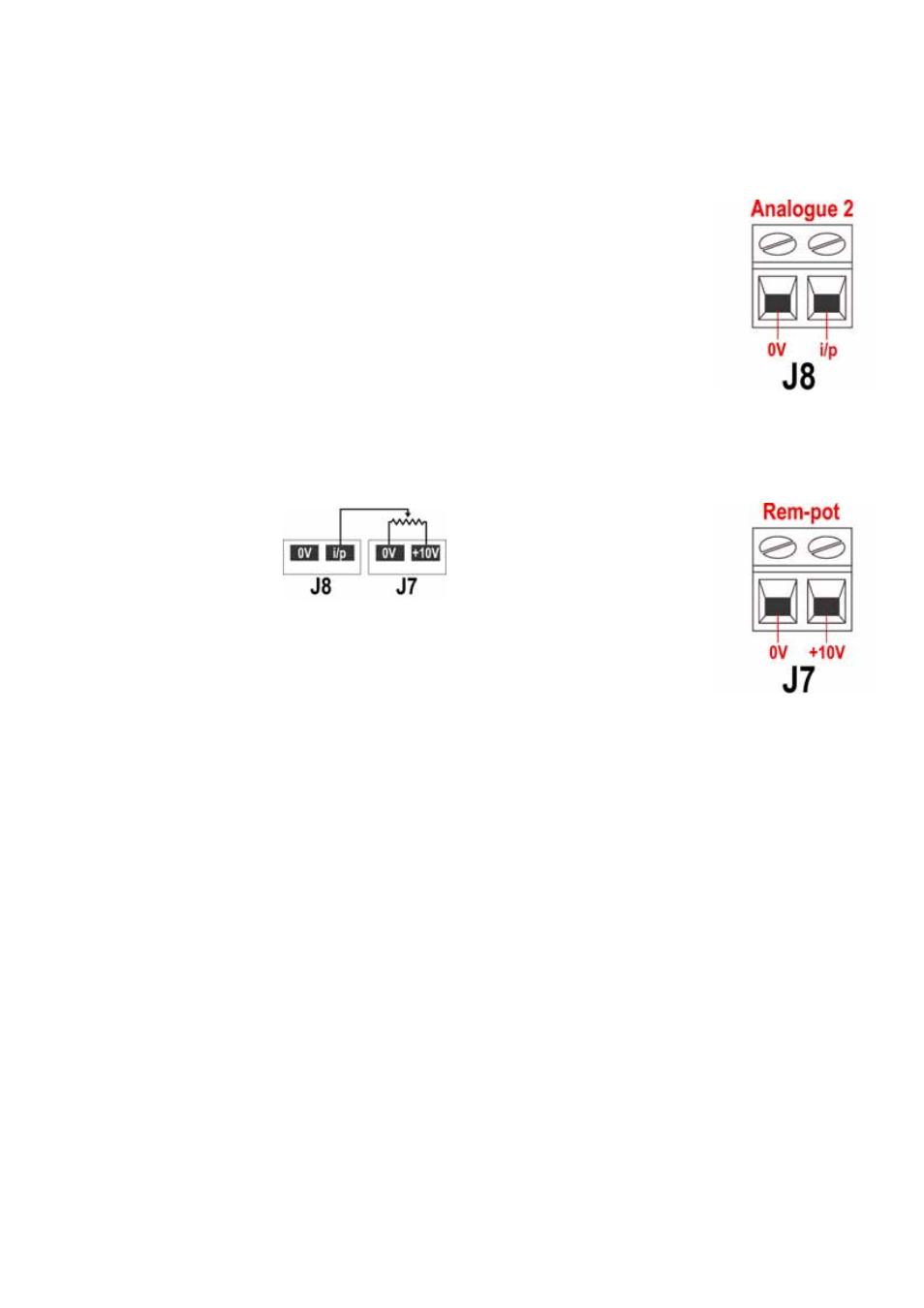

Le signal analogique de processus bas doit être appliqué à la
borne i/p du connecteur analogique 2 (J8). Mise à la terre
sur la borne 0 V du même connecteur.
Impédance de circuit de 4-20 mA: 250 Ω..
Pour les modes tension, une source de tension stable et fiable peut être utilisée avec
un voltmètre CC. Impédance du circuit: 22k
Ω.
L’inversion de réponse est spécifiée dans le logiciel. N’inversez pas la polarité des
bornes.
Un potentiomètre à distance avec
une valeur nominale comprise
entre 1k et 2k et 0,25W au mini-
mum doit être câblé entre les
bornes du connecteur Rem-pot
(J7) et la borne i/p du connecteur
analogique 2 (J8). Lors de
l’utilisation d’un potentiomètre à distance, n’appliquez pas de
signal de contrôle de tension ou de courant en même temps.
Le signal de réglage progressif de vitesse doit être étalonné
par rapport aux réglages maximum et minimum du poten-
tiomètre. Cela est effectué au niveau du logiciel - référez-
vous à la section 18.1 Ajustage.
Lors de l’utilisation d’un potentiomètre à distance, il est important de régler l’entrée
analogique sur tension dans le menu Setup. Autrement, la tension de référence du
connecteur Rem-pot sera surchargée et elle ne fournira pas les 5 ou 10 V requis.
La vitesse de la pompe réglée par Analogique 1 est réglée progressivement propor-
tionnellement au signal provenant d’Analogique 2 selon la formule y=as, où a cor-
respond à la vitesse réglée par Analogique 1, s est le réglage progressif défini par
Analogique 2 (0 V ou 4 mA = 0, augmentant linéairement à 10 V ou 20 mA = 1), et
y est la vitesse progressive de rotation. Si Analogique 2 a été paramétré pour une
réponse inverse, c’est l’inverse. Référez-vous à la section 18.2 Analogique, dans le
menu Setup.
