Manuel d’utilisation des pompes Watson-Marlow 720DuN 64
Desserrez le dessus du presse-étoupe (sans l’enlever) et faites passer le cordon
dans le presse-étoupe. Une fois qu’il a dépassé le presse-étoupe, continuez à
pousser sur le cordon pour l’enfiler.
La forme du module à l’intérieur est conçue pour guider le cordon en évitant la
carte à circuits imprimés. Si vous continuez à pousser, le cordon sera enfilé
assez loin pour vous permettre de l’attraper avec les doigts à l’intérieur du
module.
Tirez sur le cordon qui doit être suffisamment long pour atteindre les con-
necteurs voulus. Prévoyez un peu de surplus.
Dénudez le fourreau extérieur et retirez 5 mm d’isolant sur les conducteurs.
Pas d’étamage ni de ferrule requis. Remarque : Si le cordon utilisé est très
raide ou d’un diamètre important, il pourrait s’avérer plus pratique de dénuder
le fourreau extérieur avant de faire passer les conducteurs du câble à travers le
passe-étoupe. Cependant, pour assurer l’étanchéité, il faut qu’une partie de
cordon à fourreau non endommagé soit présente dans le presse-étoupe au ser-
rage.
Tordez une longueur suffisante de blindage du cordon. Desserrez l’une des vis
de fixation du circuit imprimé et entourez le blindage autour. Maintenez-le en
place en revissant la vis. Vous pouvez également fixer le blindage du cordon
sur la connexion adjacente à cosse rectangulaire (si présente).
Enfoncez le conducteur nu dans l’orifice carré du connecteur. Une fois le con-
ducteur bien enfoncé, resserrez la vis pour le maintenir en place.
Une fois que tous les conducteurs sont en place, resserrez le dessus du presse-
étoupe à 2,5 Nm à l’aide d’une clé de 21 mm, pour assurer l’étanchéité du
joint. Vous pouvez également resserrer le presse-étoupe avec les doigts et vous
servir d’une clé pour finir d’un demi-tour.
Ne liez pas l’un à l’autre les câbles de commande et d’alimentation secteur.

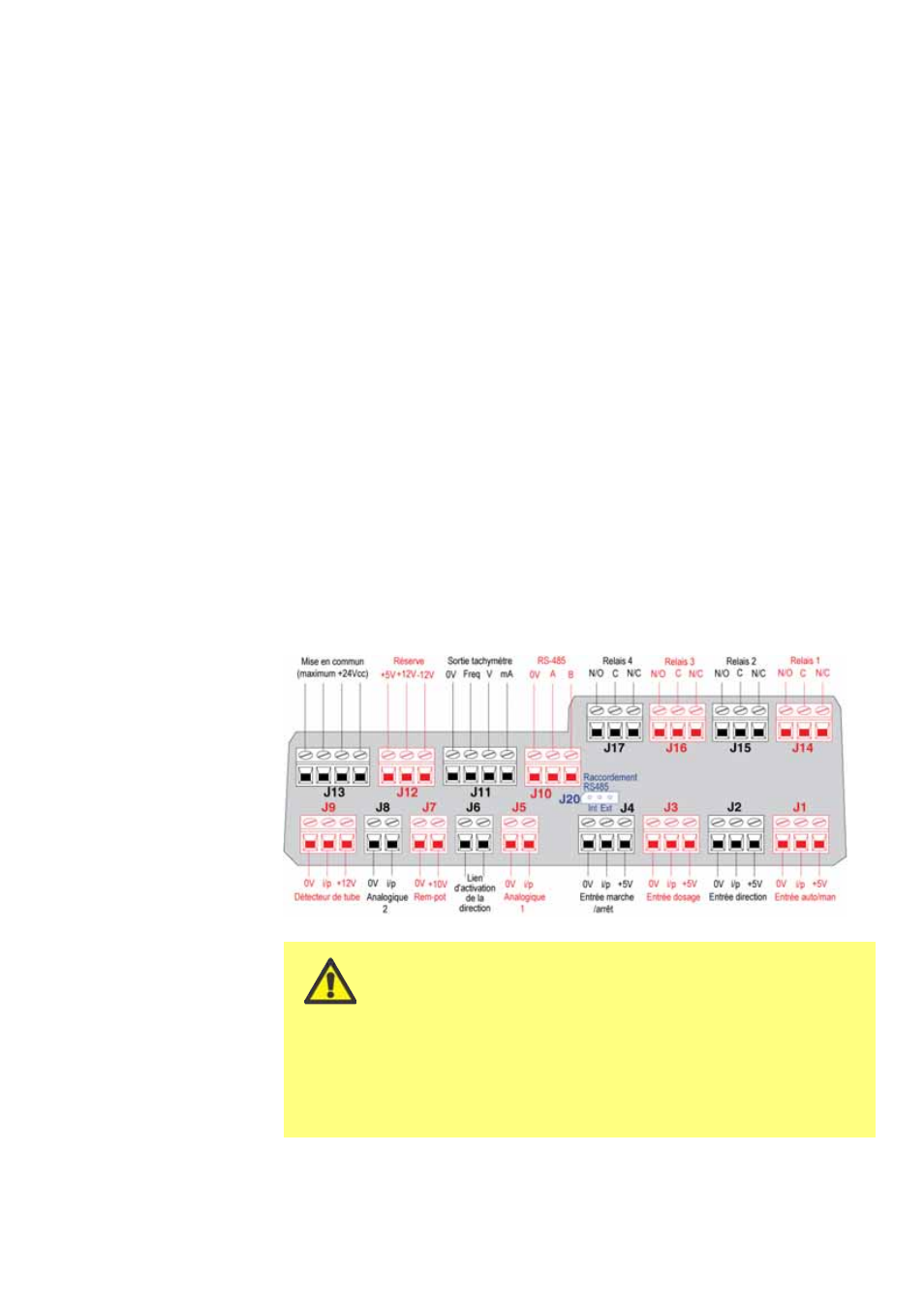

Connecteurs pour circuit imprimé du module étanche 720N:
N’appliquez jamais de tension de secteur sur les
bornes à l’intérieur du module 720N. Appliquez les sig-
naux corrects aux bornes indiquées ci-dessous. Limitez
les signaux aux valeurs maximales indiquées.
N’appliquez pas de tension sur d’autres bornes. Des dom-
mages permanents non couverts par la garantie peuvent en
résulter. La valeur nominale maximum sur les contacts de
relais de cette pompe est de 30 V CC; charge max. de 30 W.
Remarque : Convient également à faible puissance: c’est-à-
dire 1 mA à 5 V CC minimum.
