Manuel d’utilisation des pompes Watson-Marlow 720DuN 18
10 Branchements électriques
Une bonne alimentation secteur est nécessaire, tout comme des branchements con-
formes aux meilleures pratiques d’immunité aux bruits. Il n’est pas recommandé de
positionner ces entraînements à proximité d’une alimentation électrique dégageant
un bruit électromagnétique important comme les contacteurs triphasés et les élé-
ments thermiques indictifs sans prêter une attention particulière au bruit inaccept-
able généré par le secteur.

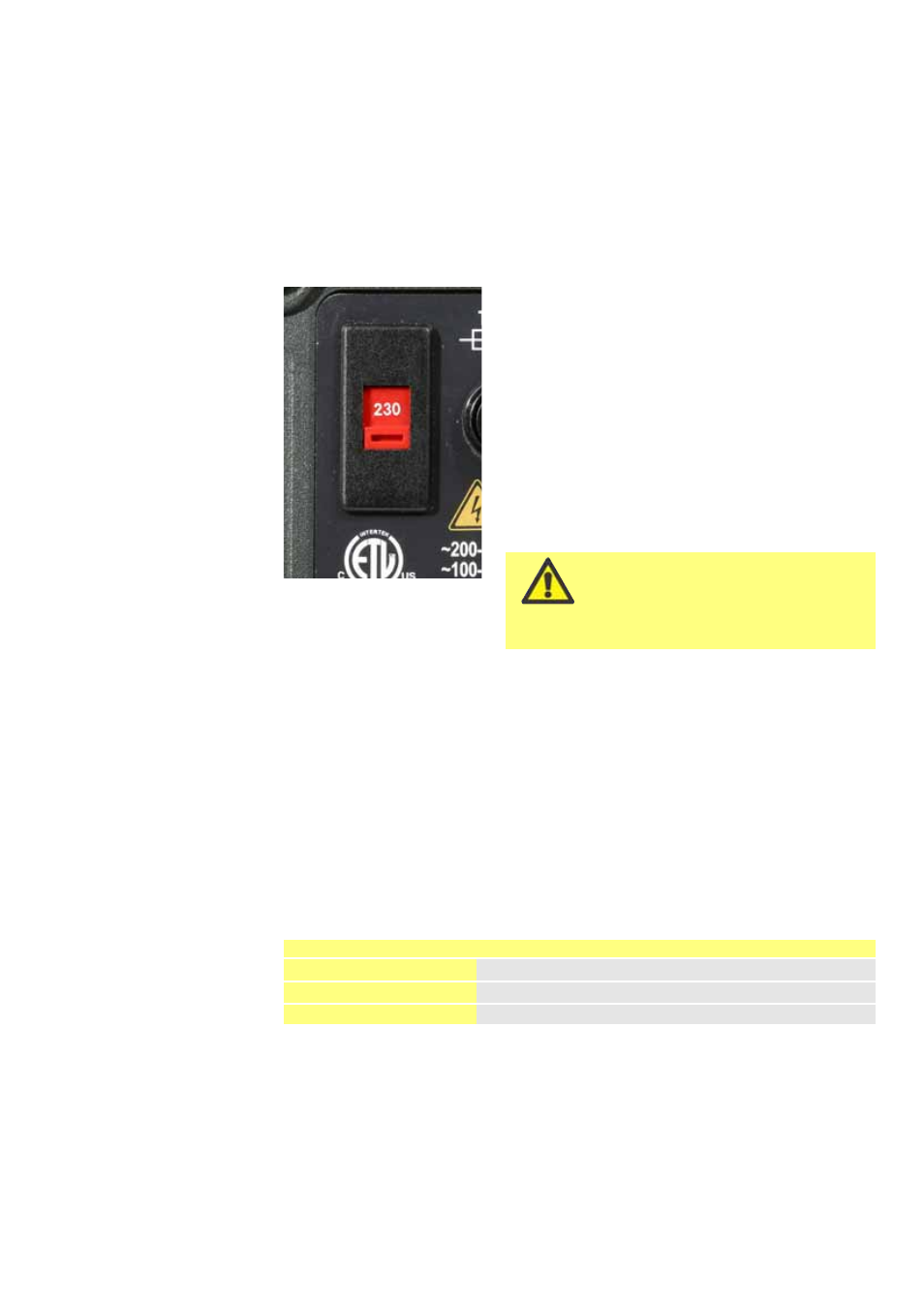

Le sélecteur de tension est monté dans la plaque de
commutation à l’arrière de la pompe, et protégé de
l’eau par le module 720N. Pour pouvoir accéder à la
plaque de commutation, il faut retirer le module.
Référez-vous à la section 22.1 Dépose et replace-
ment du module 720N. Réglez le dispositif de sélec-
tion de tension sur 115 V pour le courant de secteur
100-120 V 50/60 Hz ou 230 V pour le courant de
secteur 200-240 V 50/60 Hz. Vérifiez toujours le
commutateur de sélection de tension avant d’opérer
le raccordement sur secteur. Effectuer les connex-
ions appropriées sur un circuit d’alimentation de
secteur monophasé. Pour être conforme aux normes
de sécurité, la prise de secteur doit être de type
démontable (et non pas fixe).
Nous recommandons
l’utilisation d’onduleurs vendus
dans le commerce lorsque la
pollution électromagnétique
est excessive.
Cordon d’alimentation : La pompe est fournie équipée de l’un des deux presse-
étoupe de câble et d’un cordon d’alimentation de 2,8 m environ. Le câble européen
est de type H05RN-F3G0.75, utilisé avec notre presse-étoupe numéro SL0128,
lequel convient pour un fourreau extérieur de 4 à 7 mm de diamètre. Le câble
d’Amérique du Nord est de type SJTOW 105C 3-18AWG VW-1, utilisé avec notre
presse-étoupe numéro SL0123, lequel convient pour un fourreau extérieur de 7 à 9
mm de diamètre.
Les câbles d’alimentation des pompes de spécification NEMA 4X sont équipés d’une
prise secteur standard pour les Etats-Unis. Les pompes à spécification IP66 sont
fournies sans prise. Seule une personne qualifiée et compétente est habilitée à mon-
ter une prise.
Code couleur des fils électriques
Europe Amérique du Nord
Ligne Marron Noir
Neutre Bleu Blanc
Terre Vert/jaune Vert
