Watson-Marlow 720DuN - Manuel (Page 32)

Manuel d’utilisation des pompes Watson-Marlow 720DuN 32
17 Calibrage de la tête et du tube
La pompe peut afficher le débit, exprimé dans l’unité de votre choix, ainsi que la
vitesse en tours par minute. Il convient cependant de calibrer préalablement la
pompe.
Le calibrage de la pompe peut être réservé aux opérateurs qui saisissent correcte-
ment un code de sécurité à trois chiffres. Si le code de sécurité a été activé, en
sélectionnant Changer dans l’écran des détails d’étalonnage et en appuyant sur la
touche ENTRÉE pour confirmer, la pompe affiche la séquence de saisie du code de
sécurité. Référez-vous à la section 18.22 Code de sécurité Si aucun code de sécu-
rité n’a été défini, la pompe affiche le premier écran de la séquence de calibrage.
Pour administrer la quantité exacte de fluide, la pompe doit savoir quelle tête de
pompe est posée, ainsi que la taille du tube dans la tête. La pompe est préprogram-
mée avec des valeurs de débit par défaut pour toute une gamme de têtes de pompe
et de tubes. Pour un calibrage plus précis, vous pouvez mesurer le débit de la pompe
et entrer cette valeur.

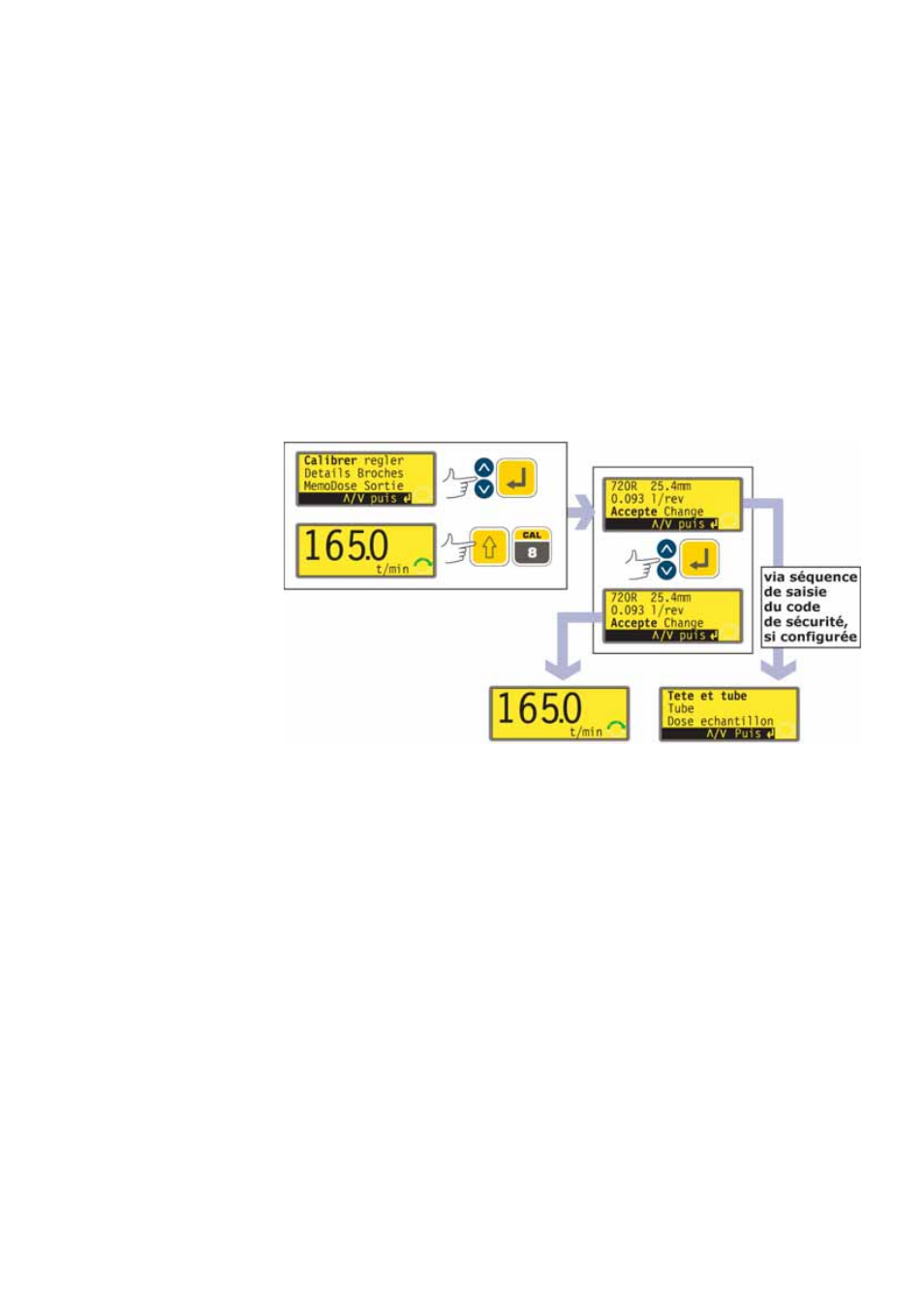

Utilisez les touches HAUT et BAS pour mettre en surbrillance Calibrage dans
le menu principal. Appuyez sur la touche ENTRÉE pour confirmer.
Ou...
Appuyez sur CAL (SHIFT, 8) pour accéder à l’écran de calibrage à partir de
l’écran principal actif. Retournez à l’écran principal après avoir procédé au calibrage.
Ensuite:
La pompe affiche ses réglages courants: tête de pompe, taille du tube et débit;
la valeur par défaut pour chaque tête de pompe standard correspond à la plus
grande dimension de tube pouvant équiper la tête de pompe. Un exemple de
ces informations est proposé ici.
Utilisez les touches HAUT et BAS pour mettre en surbrillance Accepter ou
Changer. Appuyez sur la touche ENTRÉE pour confirmer.
Si vous sélectionnez Accepter, les valeurs par défaut ou les données de début
définies précédemment pour cette tête de pompe et la taille du tube sont util-
isées. La pompe affiche l’écran principal actif.
Si vous sélectionnez Changer, alors qu’un code de sécurité est sélectionné, la
pompe lance la séquence de saisie du code de sécurité. Référez-vous à la sec-
tion 18.22 Code de sécurité Quand l’opérateur saisit le code correct, la pompe
offre trois options: Tête et tube; Tube; et Dose de calibrage. Si vous sélec-
tionnez Changer alors qu’aucun code de sécurité n’a été défini, les trois
options s’affichent immédiatement.
Utilisez les touches HAUT et BAS pour sélectionner l’option de votre choix.
Appuyez sur la touche ENTRÉE pour confirmer.
