Manuel d’utilisation des pompes Watson-Marlow 720DuN

84

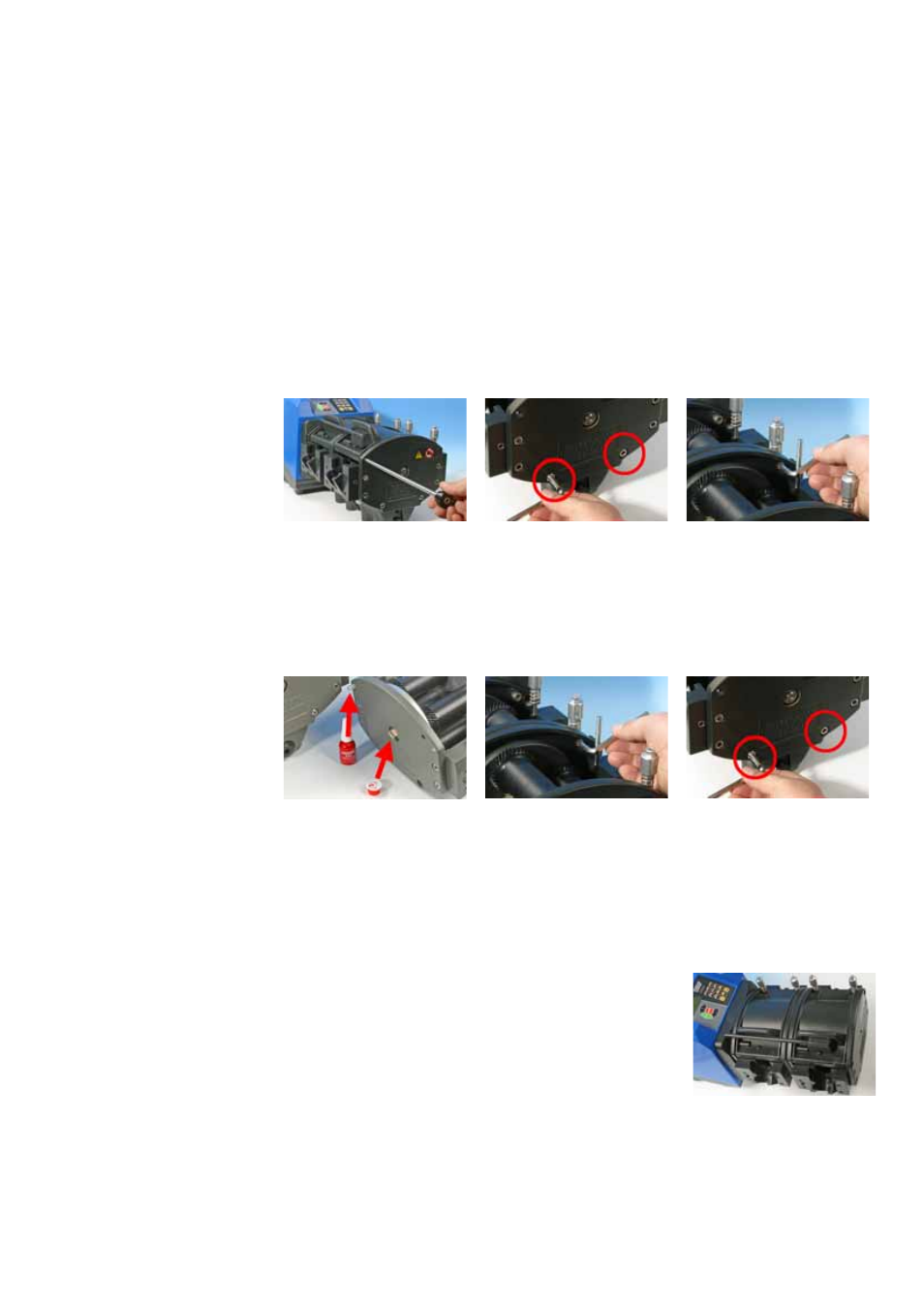

29.2 Dépose et réinstallation de la tête
de pompe d’extension

La procédure de dépose et de réinstallation de la tête de pompe d’extension est
identique pour les premières pompes 720R et 720RE.

Dépose de la tête de pompe d’extension

Retirez de la tête de pompe d’extension: la tige de fixation et les deux stators
les vis à tête creuse M8 x 307 mm en bas à droite et à gauche de la tête de
pompe d’extension; la vis à tête creuse M8 x 16 mm dans le coin supérieur
droit de la plaque arrière de la tête de pompe d’extension.
Séparez la tête de pompe d’extension de la première tête de pompe.

Réinstallation de la tête de pompe d’extension

Graissez la griffe de l’arbre d’entraînement de la tête de pompe d’extension
avec la graisse fournie. Appliquez l’adhésif frein-filet sur la vis à tête creuse M8
x 16 mm et insérez-la dans le coin supérieur droit de la plaque arrière de la
tête de pompe d’extension.

Alignez la griffe de l’arbre d’entraînement de la tête de pompe d’extension avec
l’encoche de l’arbre d’entraînement de la première pompe. Replacez la tête de
pompe d’extension contre la première tête de pompe. Vérifiez que la plaque
arrière de la tête de pompe d’extension repose bien contre la plaque frontale
de la première tête de pompe. Revissez légèrement la vis hexagonale dans le
coin supérieur de la plaque arrière de la pompe d’extension à l’aide de la clé
hexagonale de 6 mm fournie.
Appliquez l’adhésif frein-filet sur les vis à tête creuse M8 x 307 mm fournies,
insérez-les dans les orifices du bas de la plaque frontale de la tête de pompe
d’extension et resserrez-les tour à tour, ainsi que
la vis M8 dans le coin supérieur de la plaque
arrière.
Replacez le stator sur la première tête de pompe.
Replacez le stator de la tête de pompe d’extension
sur la tête de pompe d’extension. Réinsérez la tige
de fixation.

Remarque: En présence d’une seconde tête de
pompe, la pression maximale de chaque canal ne doit pas dépasser 1 bar (14,5 psi).
