Manuel d’utilisation des pompes Watson-Marlow 720DuN 37
18.1 Ajustage
Lorsque la pompe est en mode de contrôle à distance, elle suit un signal analogique
transmis par la commande à distance de l’opérateur jusqu’à la borne i/p des con-
necteurs analogiques 1 et 2 à l’arrière de la pompe, dans les fourchettes de 4-20
mA, 0-10 V ou 1-5 V. La séquence du Setup Ajuster permet à l’opérateur de per-
sonnaliser l’étalonnage signal de processus-vitesse de la pompe. Vous pouvez
accéder directement à la séquence depuis le menu Setup ou le menu Setup
analogique.

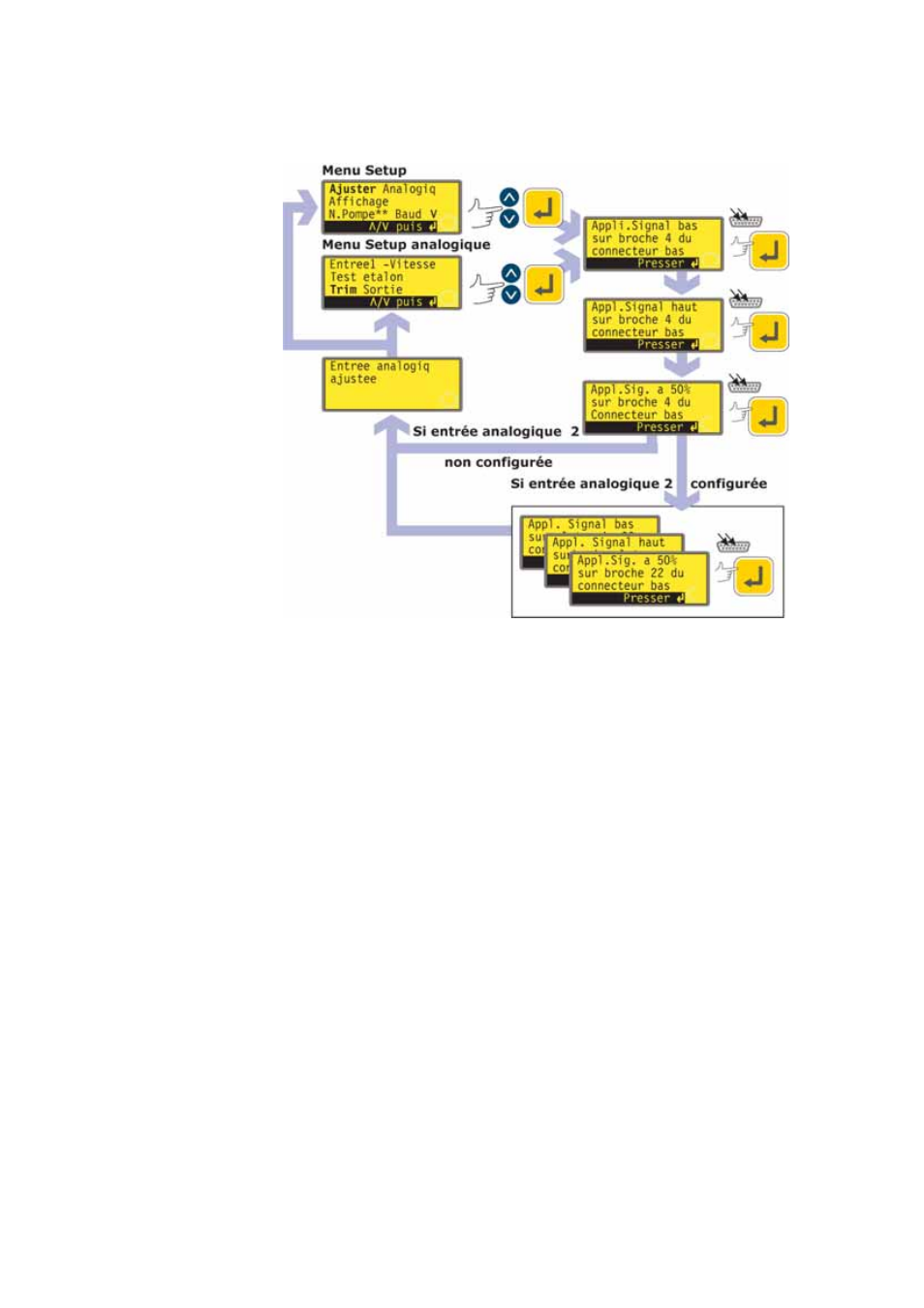

Sélectionnez Ajuster dans le menu du Setup ou le menu du Setup analogique
en utilisant les touches HAUT ou BAS et en appuyant sur la touche ENTRÉE
pour valider votre choix.
Appliquez le signal analogique de processus bas à la borne i/p du connecteur
analogique 1 comme requis à l’affichage. Référez-vous à la section 18.2
Analogique. Pendant qu’un signal est en cours de communication, appuyez sur
la touche ENTRÉE pour enregistrer le signal comme point d’étalonnage.
Appliquez le signal de contrôle de processus maximum. Pendant qu’un signal
est en cours de communication, appuyez sur la touche ENTRÉE pour enregistr-
er le signal comme point d’étalonnage.
Appliquez 50 % du signal de contrôle de processus maximum. Pendant qu’un
signal est en cours de communication, appuyez sur la touche ENTRÉE pour
enregistrer le signal comme point d’étalonnage.
En cas d’erreur, appuyez sur la touche STOP à un moment quelconque de la
séquence et la pompe affiche l’écran précédent.
Appuyez une dernière fois sur ENTRÉE pour clôturer la séquence d’ajustage
analogique 1.
Si Analogique 2 a été configuré, la pompe affiche pour cette entrée une
séquence d’écrans similaire. Lorsque vous y êtes invité, appliquez le signal
faible, élevé et moyen à la borne i/p du connecteur analogique 2 en
appuyant sur ENTRÉE à chaque fois pour enregistrer les signaux en tant
que points d’étalonnage.
