Manuel d’utilisation des pompes Watson-Marlow 720DuN 38
En cas d’erreur, appuyez sur la touche STOP à un moment quelconque de la
séquence et la pompe affiche l’écran précédent.
Appuyez une dernière fois sur ENTRÉE pour clôturer la séquence d’ajustage
analogique 2.
Une fois l’ajustage effectué, un écran de confirmation s’affiche et la pompe ré-
affiche l’écran à partir duquel vous avez sélectionné l’option Ajuster : le menu
Setup ou le menu Setup analogique.
La pompe calcule ensuite des réponses linéaires pour les signaux bas à moyen et
moyen à élevé et enregistre les résultats sous forme de nouveaux graphes
d’étalonnage d’entrée analogique.
Si l’un des trois signaux appliqués à chaque entrée correspond, un écran d’avertissement
s’affiche avant l’affichage de l’écran de confirmation et l’ajustage est ignoré.
Remarque: En appliquant le signal de contrôle de processus maximum lorsque le
minimum est requis et inversement, des réponses inverses peuvent être configurées.
Remarque: Le retour aux paramètres usine annule les valeurs d’ajustage du calibrage.
18.2 Analogique
Lorsque la pompe est en mode de contrôle à distance, elle suit un signal analogique
transmis par la commande à distance de l’opérateur jusqu’à la borne i/p du con-
necteur analogique 1 à l’arrière de la pompe, dans les fourchettes de 4-20 mA, 0-
10 V ou 1-5 V. L’option Analogique dans le menu Setup permet à l’utilisateur de
configurer la pompe pour fonctionnement avec son système de contrôle à distance.

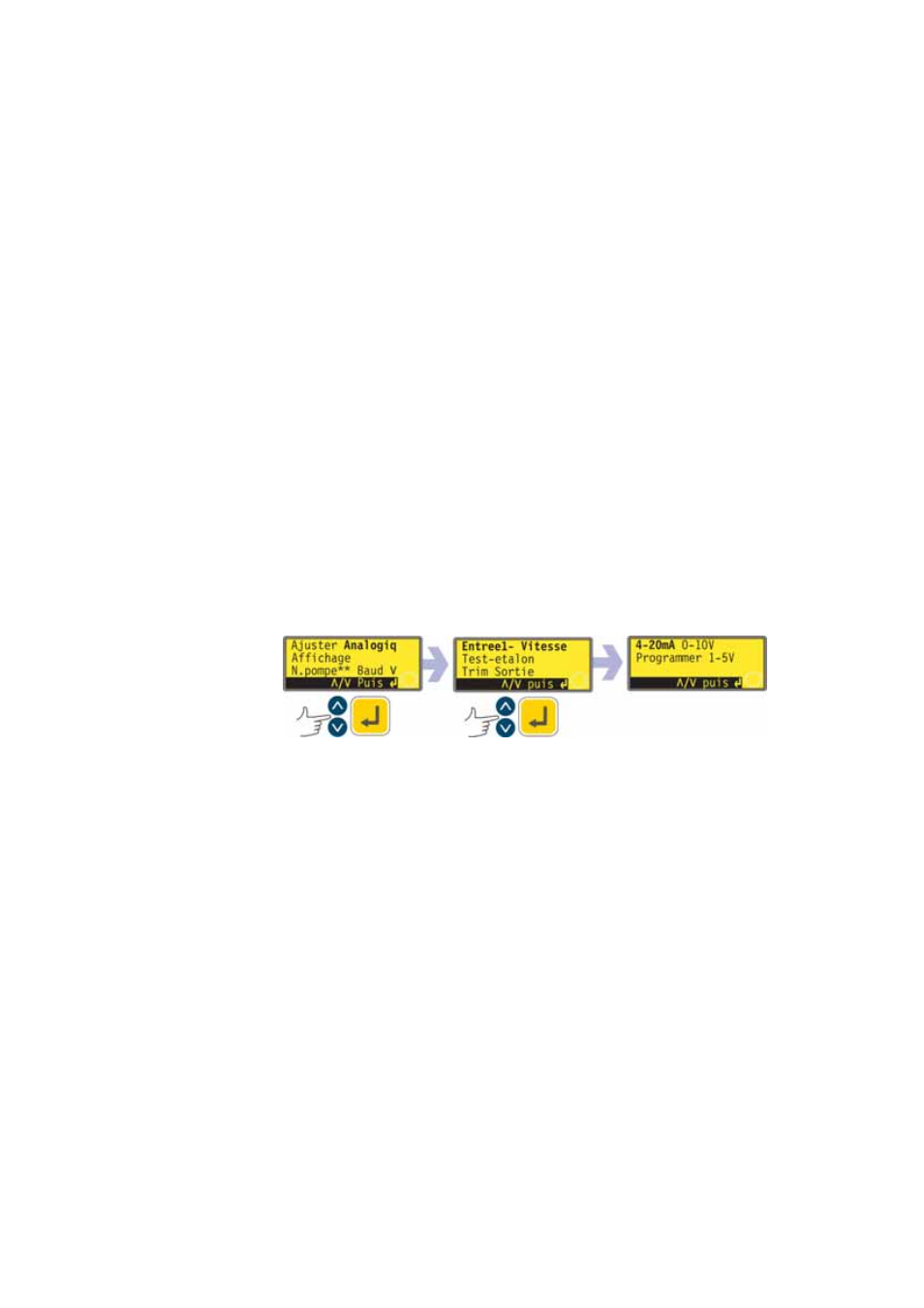

Sélectionnez Analogique dans le menu Setup en utilisant les touches HAUT ou
BAS et en appuyant sur la touche ENTRÉE pour valider votre choix.
Quatre options sont affichées: Entrée 1 - vitesse, Réglage progressif -
course, Ajuster et Sortir.
Entrée 1 - vitesse permet à l’utilisateur d’indiquer au logiciel de la pompe le type
de signal qui sera appliqué à Analogique 1 ou de choisir l’option programme. S’il
sélectionne Programme dans le menu suivant, l’opérateur peut choisir le type
d’entrée et indiquer à la pompe les vitesses de fonctionnement en réponse au sig-
nal de contrôle de processus élevé ou bas. Référez-vous à la section 18.2.1 Entrée
1 - vitesse.
Réglage progressif - course permet à l’opérateur d’inhiber le contrôle de réglage
progressif, ou, pour activer le réglage progressif, de dire à la pompe quel type de
signal sera appliqué à Analogique 2, ou de choisir l’option programme. S’il sélec-
tionne Programme dans le menu suivant, l’opérateur peut choisir le type d’entrée
et indiquer à la pompe les vitesses proportionnelles de fonctionnement en réponse
au signal de contrôle de processus élevé ou bas. Référez-vous à la section 18.2.1
Entrée 1 - vitesse.
Ajuster affiche le menu Ajustage décrit ci-dessus. Référez-vous à la section 18.1
Ajustage.
Sortir ramène l’opérateur à la première section du menu Setup. Référez-vous à la
section 18 Setup.
