29 Pose de la tête de pompe
29.1 Dépose et réinstallation de la tête
de pompe
La procédure de dépose et de réinstallation de la tête de pompe est identique pour
les pompes 720R et 720RE.

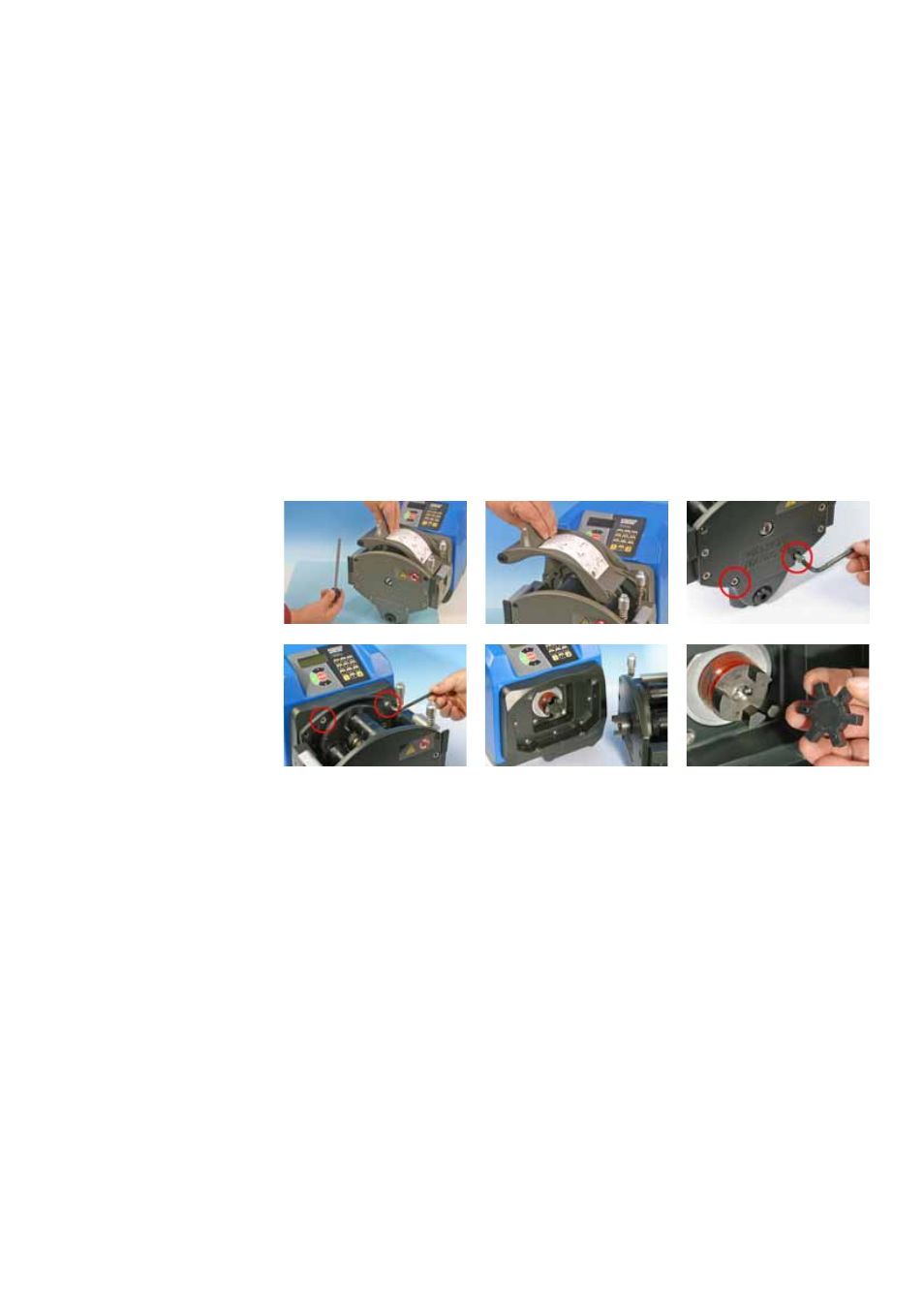

Dépose de la tête de pompe
Retirez de la tête de pompe: la tige de fixation du stator et le stator lui-même;
les vis à tête creuse M8 x 157 mm en bas à droite et à gauche de la plaque
frontale; les vis à tête creuse M8 x 16 mm en haut à droite et à gauche de la
plaque arrière de la tête de pompe
Séparez la tête de pompe de l’unité centrale de la pompe. Les accouplements
se séparent, laissant l’étoile d’accouplement sur l’un d’eux. Celle-ci s’enlève
facilement à la main pour être nettoyée ou remplacée.
Réinstallation de la tête de pompe
Replacez l’étoile d’accouplement sur l’accouplement du côté de l’unité
d’entraînement.
Faites tourner manuellement l’accouplement de la tête de pompe jusqu’à ce
que sa position s’aligne avec celle de l’accouplement de l’unité d’entraînement.
Alignez la tête de pompe et l’unité d’entraînement de manière à ce que les
deux accouplements s’emboîtent quand vous les refermez. (Si le pied de la tête
de pompe est monté, la tête de pompe sera correctement positionnée verticale-
ment; si la tête de pompe est visuellement centrée sur la plaque de fixation de
l’unité d’entraînement, la tête de pompe sera correctement positionnée horizon-
talement.)
Refermez la tête de pompe sur l’unité d’entraînement. La tête de pompe est
correctement positionnée si aucun espace n’est visible entre la plaque arrière
de la tête de pompe et la plaque de fixation de l’unité d’entraînement.
Appliquez l’adhésif frein-filet sur les vis à tête creuse M8 x 157 mm et réinsérez
ces dernières dans les orifices en bas à droite et à gauche; répétez pour les vis
à tête creuse M8 x 16 mm en haut à droite et à gauche. Serrez les quatre vis
tour à tour.
Replacez le stator et sa tige de fixation.
