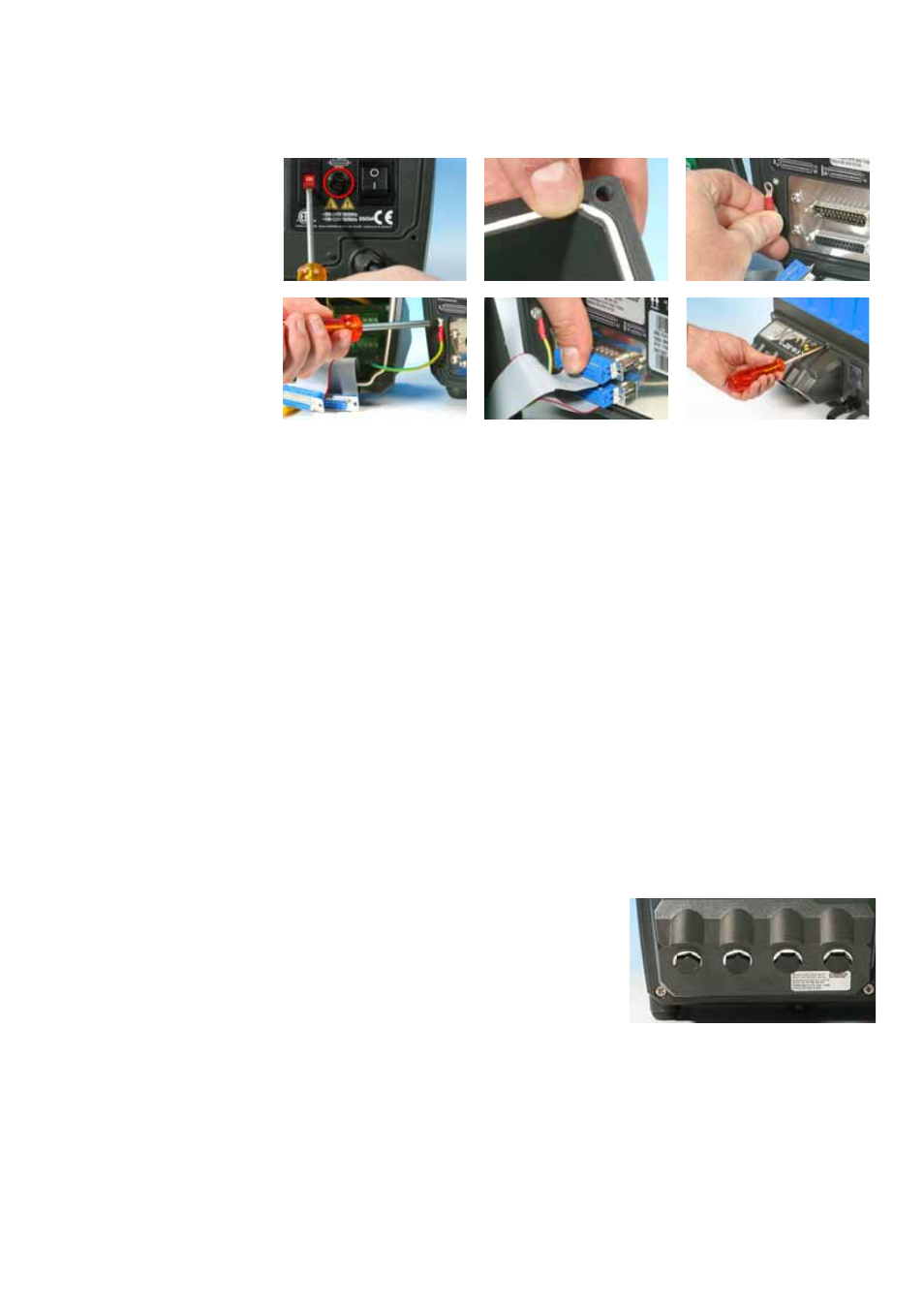

Vérifiez que le fusible dans le porte-fusible (encerclé) n’a pas besoin d’être
remplacé. Vérifiez que le commutateur de sélection de tension est réglé cor-
rectement.
Vérifiez que la baguette d’étanchéité est bien insérée dans sa rainure, sur la
face du module.
Branchez la prise de terre du module. Replacez la vis et serrez-la à 2 Nm.
Enfoncez les connecteurs en D femelle (supérieur) et mâle à 25 voies.
Maintenez le module en place. Veillez à ne pas compromettre le joint
d’étanchéité, ni pincer le câble de prise de terre ou les câbles ruban du con-
necteur en D et vissez les vis de fixation (en vissant d’abord la vis centrale du
haut). Serrez à 2,5 Nm.
Remarque: Vérifiez d’avoir bien utilisé les six vis. Si les vis ne sont pas remises en
place, leurs orifices seraient sujets à la corrosion, ce qui compromettrait la protec-
tion IP66 (NEMA4X).
22.2 Câblage
Il incombe à l’utilisateur d’assurer la sécurité et le bon fonctionnement de la pompe
en mode Contrôle à distance ou automatique.
Les lignes 0 V de cette pompe sont isolées par transformateur secteur de la terre
(terre flottante). Elle peut être connectée à une ligne 0 V isolée ou à des interfaces
0 V mises à la terre.
L’entrée du câble dans le module se fait au
moyen de quatre presse-étoupes de câble
étanches (max.). Ceux-ci peuvent être fixés à
la place des bouchons d’étanchéité dont le
module est équipé pour l’expédition.
Le nombre de presse-étoupes nécessaires
dépend du nombre de câbles de connexion
requis et du jugement de l’installateur. De manière standard, quatre presse-étoupes
de câble M16 sont fournis avec la pompe.
Utilisez les câbles de contrôle recommandés pour les blocs de bornes : métrique =
0,14 mm2 – 2,5 mm2 solide et 0,14 mm2 – 1,5 mm2 toronné. Etats-Unis = 26AWG
– 14AWG solide et 26AWG – 16AWG toronné. Câble: circulaire. Diamètre extérieur
max./min. pour assurer l’étanchéité au passage du presse-étoupe standard: 9,5
mm-5 mm. La section du cordon doit être circulaire pour assurer l’étanchéité
du joint.
Manuel d’utilisation des pompes Watson-Marlow 720DuN 62
Pour replacer le module étanche 720N:
