Manuel d’utilisation des pompes Watson-Marlow 720DuN 71
Tension
CC Charge
max
Utilisation typique
+5 V 10 mA
Tension d’alimentation des entrées utilisant
le commutateur à distance.
Alimentation possible pour les sorties si
seulement 5 V sont requis.
+12 V 10 mA
Tension d’alimentation possible des entrées
utilisant le commutateur à distance.
Tension d’alimentation possible pour les
sorties. Tension d’alimentation pour le
détecteur de fuite de tube Watson-Marlow.
Tension d’alimentation (-12 V également
requis) pour le commutateur de proximité
Watson-Marlow.
-12 V 10 mA
Tension d’alimentation (+12 V également
requis) pour le commutateur de proximité
Watson-Marlow.
+ 10 V
(à partir
de J7) Tension de référence de contrôle de vitesse
de potentiomètre à distance. N’utilisez pas
de tension d’alimentation générale.

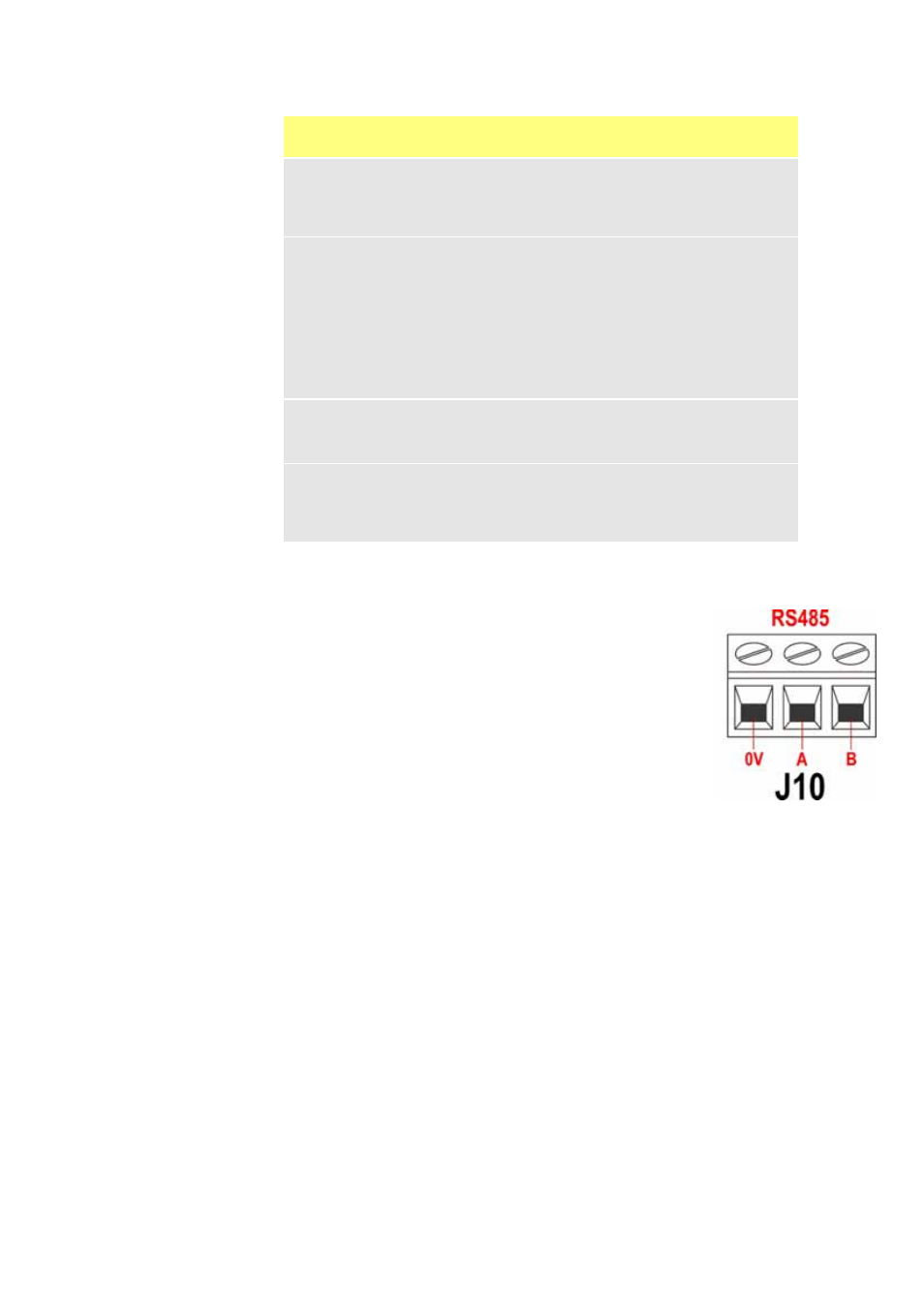

22.14 Entrée RS485
Connectez votre liaison réseau à J10 en utilisant un câble
blindé à paire torsadée: A à A, B à B, écran à 0 V. Assurez-
vous que la pompe est configurée pour fonctionner sous con-
trôle réseau. Il est possible de contrôler plusieurs pompes à
partir du même signal RS485: connectez toutes les pompes
en parallèle. Référez-vous à la section 24 Contrôle et utilisa-
tion du réseau.
