Jambes de suspension avant
77
Conseils d’utilisation
Pour un nettoyage occasionnel des jambes de
suspension, il suffit de les placer en extension
maximale, puis de nettoyer l’extérieur du
soufflet, ensuite de le repousser complète-
ment vers le bas et de bien nettoyer le tube
avec un chiffon propre et sec. Ensuite graisser
légèrement la surface du tube, ou y pulvériser
une huile appropriée, et remettre le soufflet
en place.
Pour un nettoyage complet conformément au
programme d’entretien, ou pour le remplace-
ment du fourreau amortissant qui se trouve
entre les douilles de guidage à l’intérieur du
porte-moyeu, il faut déposer et démonter les
jambes. Pour cela fixer le Scorpion à un pied
d’atelier de façon à donner accès à la roue
avant. Retirer la roue avant. Démonter l’étrier
de frein conformément à la notice du fabricant
des freins. Déposer le garde-boue (voir à par-
tir de la p. 81). Déposer la barre antiroulis
comme décrit plus haut.
Retirer de la jambe de suspension la rotule
extérieure de la barre d’accouplement en la
dévissant. Pour cela, repousser vers le haut le
rebord inférieur du capuchon en caoutchouc
de façon à dégager l’écrou autofreiné de 6.
Dévisser la vis à tête hexagonale M6 × 40 à
l’extrémité inférieure de la jambe de suspen-
sion qui relie le triangle de suspension à la
jambe.
Enlever le chapeau B à l’extrémité supérieure
de la jambe. Détacher et enlever la bride C
ainsi que le montage qui se trouve en dessous,
composé des rondelles d’épaisseur D et F, de
la rondelle de protection E et de la rondelle F.
Incliner la jambe de sorte à pouvoir la faire
passer de l’autre côté du triangle de suspen-
sion. Si ce n’est pas possible, démonter la
fixation arrière du triangle au cadre et le bas-
culer vers l’avant. Enfoncer la jambe pour la
faire sortir du manchon en élastomère G dans
le tube de direction.

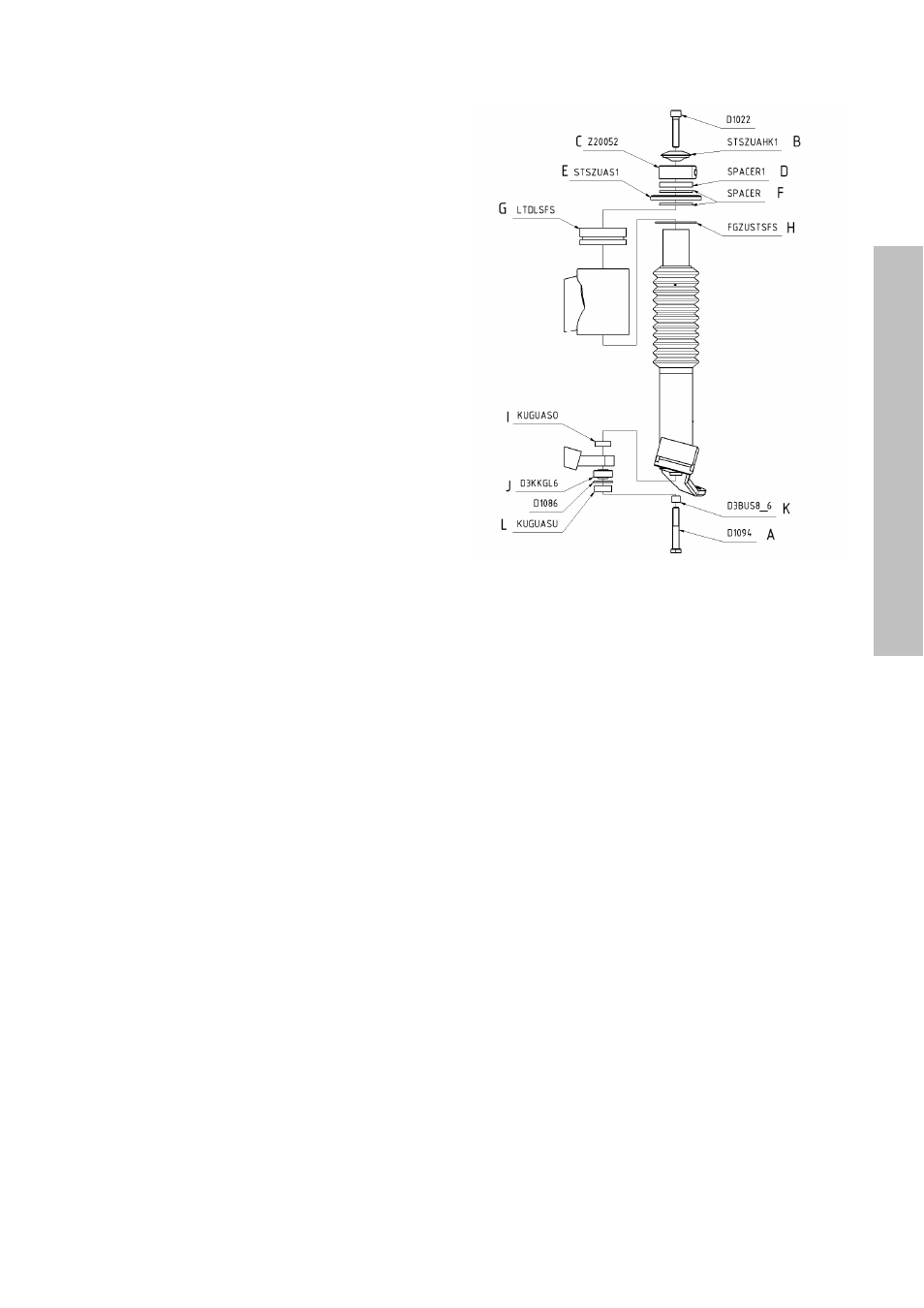

Éclaté du montage de la jambe de suspension
Retirer la rondelle de protection H à
l’extrémité supérieure de la jambe démontée.
Pour continuer le démontage, retirer le collier
à l’extrémité inférieure du soufflet I. Dégager
le soufflet de son manchon supérieur et le re-
tirer par le haut. Visser la vis A dans
l’extrémité inférieure de la jambe de suspen-
sion en engageant quatre à cinq pas de vis,
mais en laissant plus de 4 mm entre la tête de
la vis et la jambe. Bien maintenir la jambe dans
le porte-moyeu 2 (partie inférieure noire) et
frapper la tête de la vis avec un marteau en
caoutchouc de façon à dégager la tige du pis-
ton (6) de son manchon de guidage inférieur.
