InstallatIon
3-42 HPR800XD Auto Gas – 806502 Révision 1

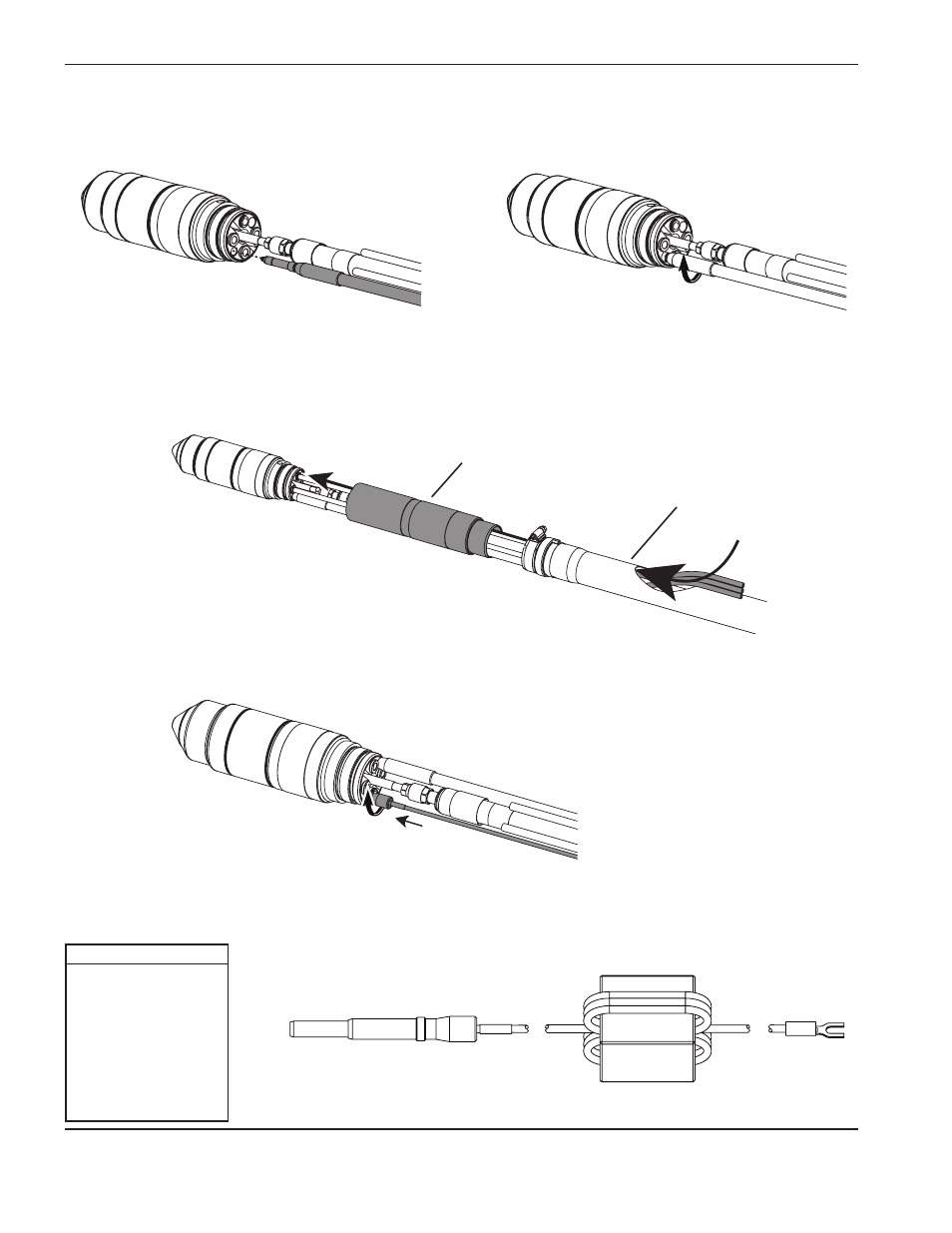

5. Raccorder le câble arc pilote (jaune). Brancher le connecteur dans la prise de la torche et tourner à la main jusqu’à
ce qu’il soit serré.
6. Raccorder le câble de contact ohmique en option.
6a. Faire passer le câble de contact ohmique par l’ouverture du capot tressé et la gaine de torche.
Revêtement tressé
Gaine
6b. Brancher le connecteur dans la prise de la torche et tourner à la main jusqu’à ce qu’il soit serré.
Numéros de référence pour le câble de contact ohmique
(Ne fait pas partie du système HPR400Xd. Illustré à titre de référence uniquement.)
Note : Le câble de rallonge ohmique présenté à l’annexe C est destiné uniquement à des applications robotisées.
N° réf. Longueur
123983 3 m
123984 6 m
123985 7,5 m
123986 9 m
123987 12 m
123988 15 m
123989 23 m
123990 30 m
123991 45 m
