Annexe C – AppliCAtions robotisées
HPR800XD Auto Gas – 806502 Révision 1 c-3

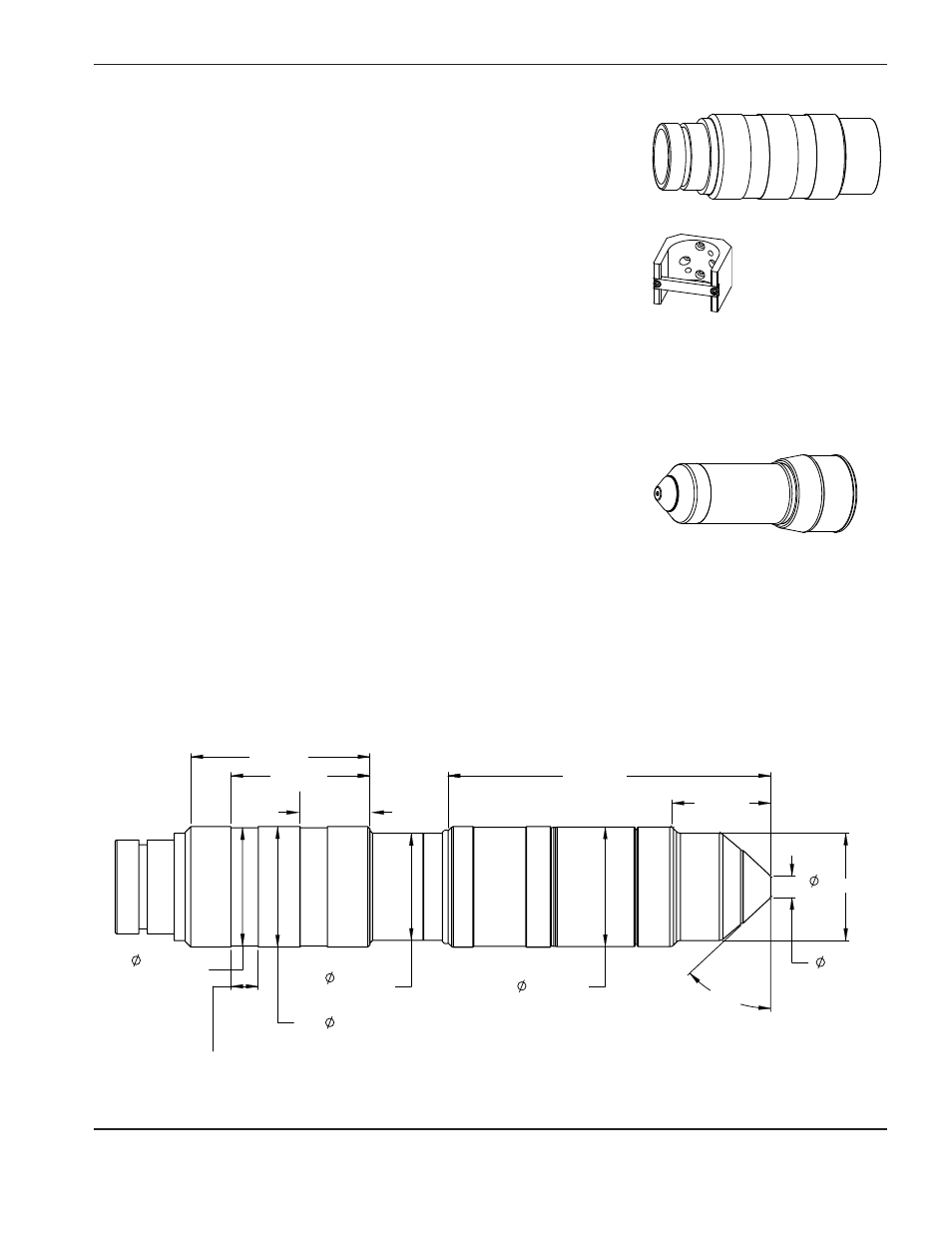

Collier de montage rotatif (en option) — 220864
Le collier rotatif est conçu pour être utilisé lorsque les faisceaux de torche sont
tordus plusieurs fois. C’est un composant optionnel qui n’est pas nécessaire pour
l’utilisation des faisceaux de torche indiqués ci-dessus. La longueur du collier
rotatif est de 114,3 mm.
Connecteur du collier de montage rotatif — 220900
Le diamètre du collier rotationnel est plus grand que celui des colliers
standard (57 mm).
Enveloppe en cuir — 024866
La longueur de l’enveloppe en cuir est de 3 m et elle est conçue pour être installée
sur les faisceaux à l’endroit où ils se fixent à la torche. Cette surenveloppe fournit
une protection supplémentaire dans les applications où le métal fondu éclabousse
les faisceaux.
Torche d’enseignement robotisée (pointeur laser) — 228394
• Monter le pointeur laser sur la gaine de la torche pour que la torche soit
correctement positionnée et alignée.
• Utiliser pour la programmation/l’enseignement en ligne et pour les systèmes
d’alignement robotisés.
Dimensions de la torche et du collier de montage rotatif
47°
84,84 mm
65,79 mm
33,02 mm
152,65 mm 37,08 mm
46,74 mm
10,16 mm
50,80 mm
56,64 mm
57,02 mm 3 X
50,67 mm
56,01 mm 2 X
2 X 12,95 mm
