NomeNclature des pièces
HPR800XD Auto Gas – 806502 Révision 1 6-11
Numéro de
Article référence description Identificateur Qté
1 078535 Console de dosage 1
2 129633 Voyant d’alimentation vert 1
3 041897 Circuit imprimé de distribution d’alimentation PCB1 1
008756 Fusible : 5 A, 250 V (fusion temporisée) F1 1
4 228069 Kit : Circuit imprimé de commande PCB2 1
5 006077 Clapets antiretour 2
6 006109 Électrovanne SV16 1
006112 Bobine de solénoïde de rechange
7 005263 Capteur de pression (3/4 illustrés) P5 – P8 4
8 006128* Vanne proportionnelle B1 – B4 4
228023 Kit : mise à niveau du collecteur de mesure des gaz HPR 1
* Les consoles de gaz portant le numéro de série 500134 ou supérieur adoptent ce numéro de référence.

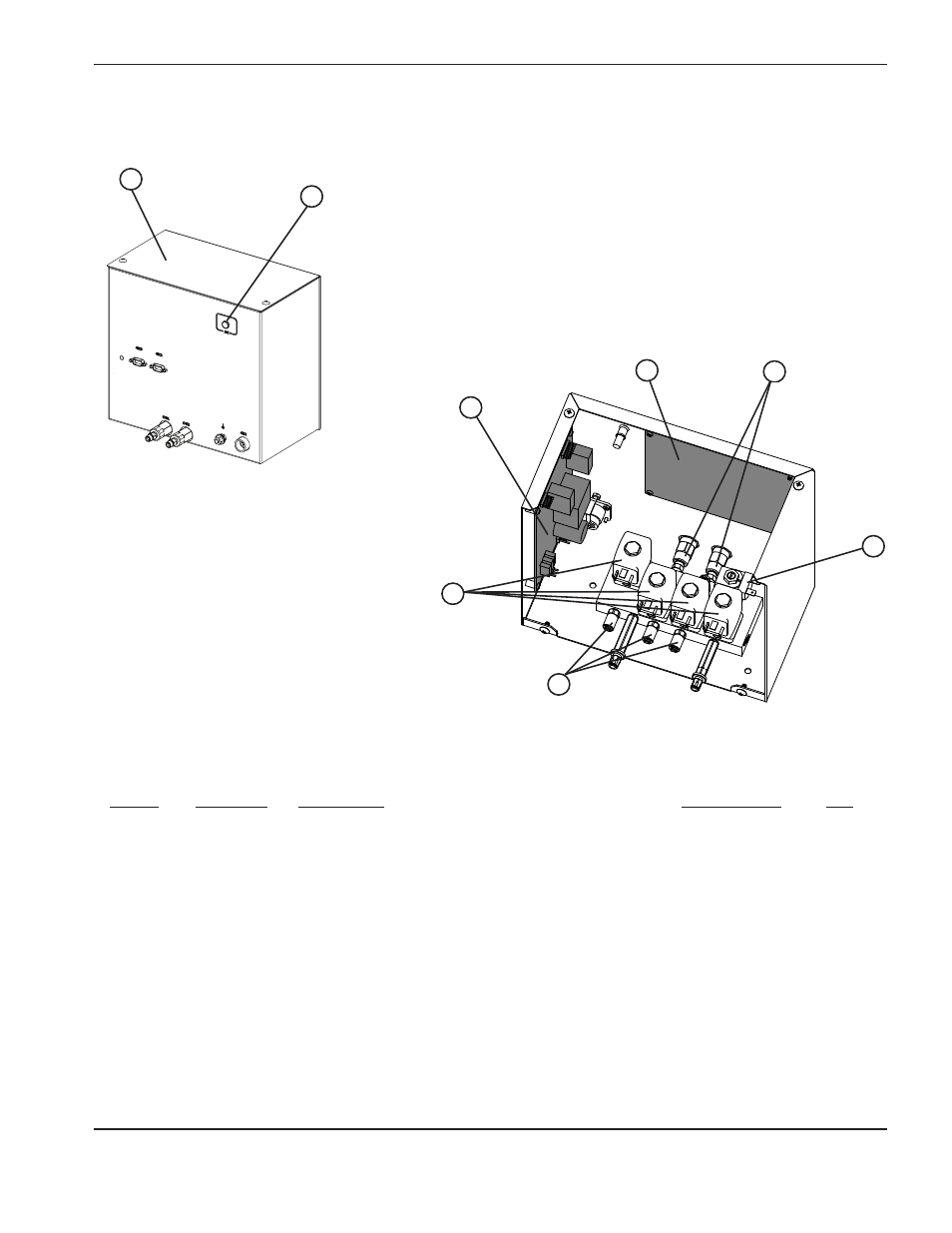

Console de dosage
1
4 5
6
7
8
3
2
