Câble d’interface (marche/arrêt), Câble d’interface (marche/arrêt) -21, Câble d’interface (marche/arrêt) 1 – Hypertherm HPR800XD Auto Gas Manuel d'utilisation
Page 65
Advertising
InstallatIon
HPR800XD Auto Gas
– 806502 Révision 1
3-21

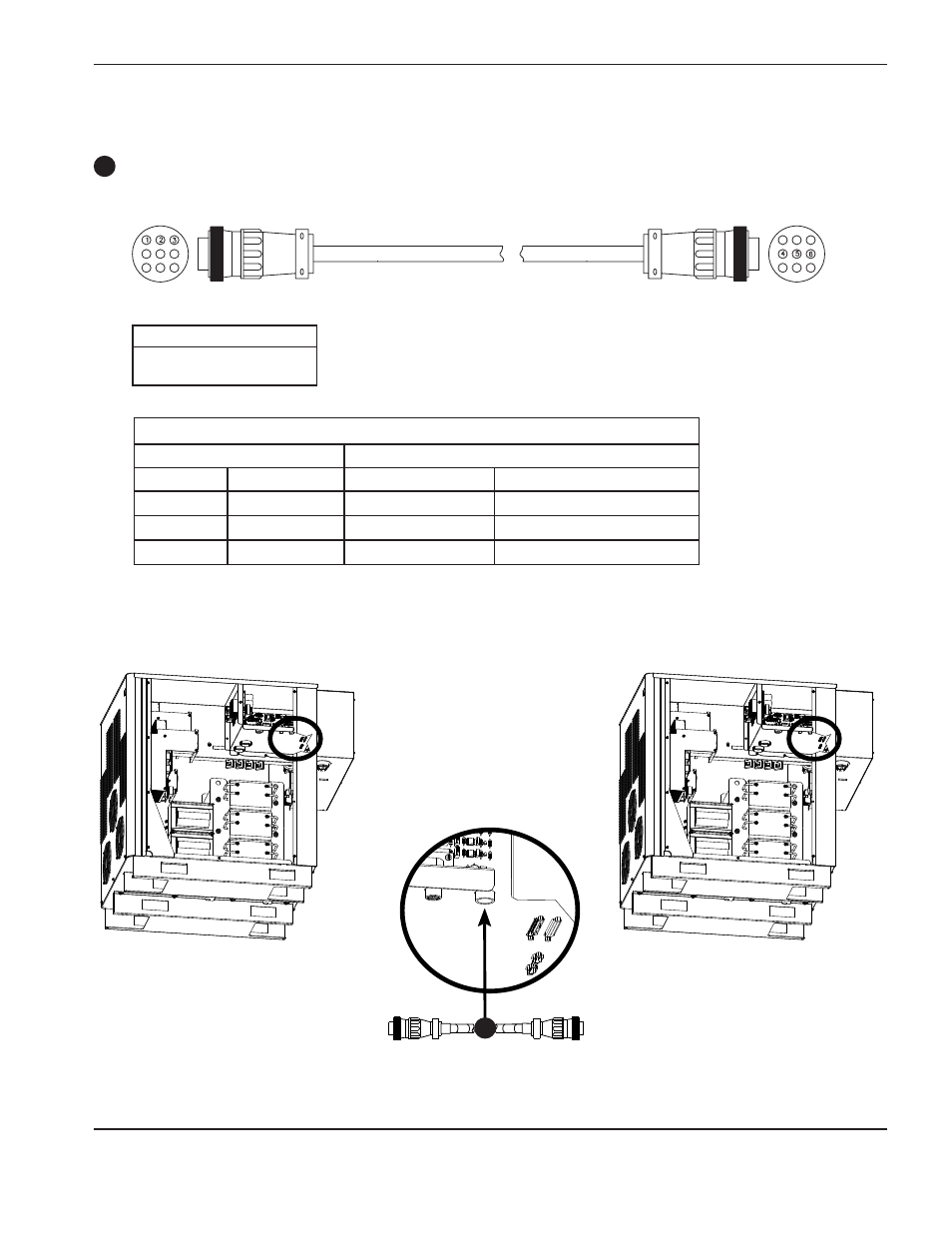

Câbles reliant la source de courant primaire à la source de courant secondaire
Câble d’interface (marche/arrêt)
1
N° réf.
Longueur
223071
4,5 m
223098
7,5 m
1
Liste des signaux de câble — source de courant primaire à la source de courant secondaire
Côté source de courant primaire
Côté source de courant secondaire
Couleur des fils
N° de contact
Description
N° de contact
Rouge
1
120 V c.a. — sous tension
4
Noir
2
120 V c.a. — retour
5
Protecteur
3
Terre
6
Primaire 1X7
Secondaire 1X7
