EntrEtiEn
HPR800XD Auto Gas
– 806502 Révision 1
5-39

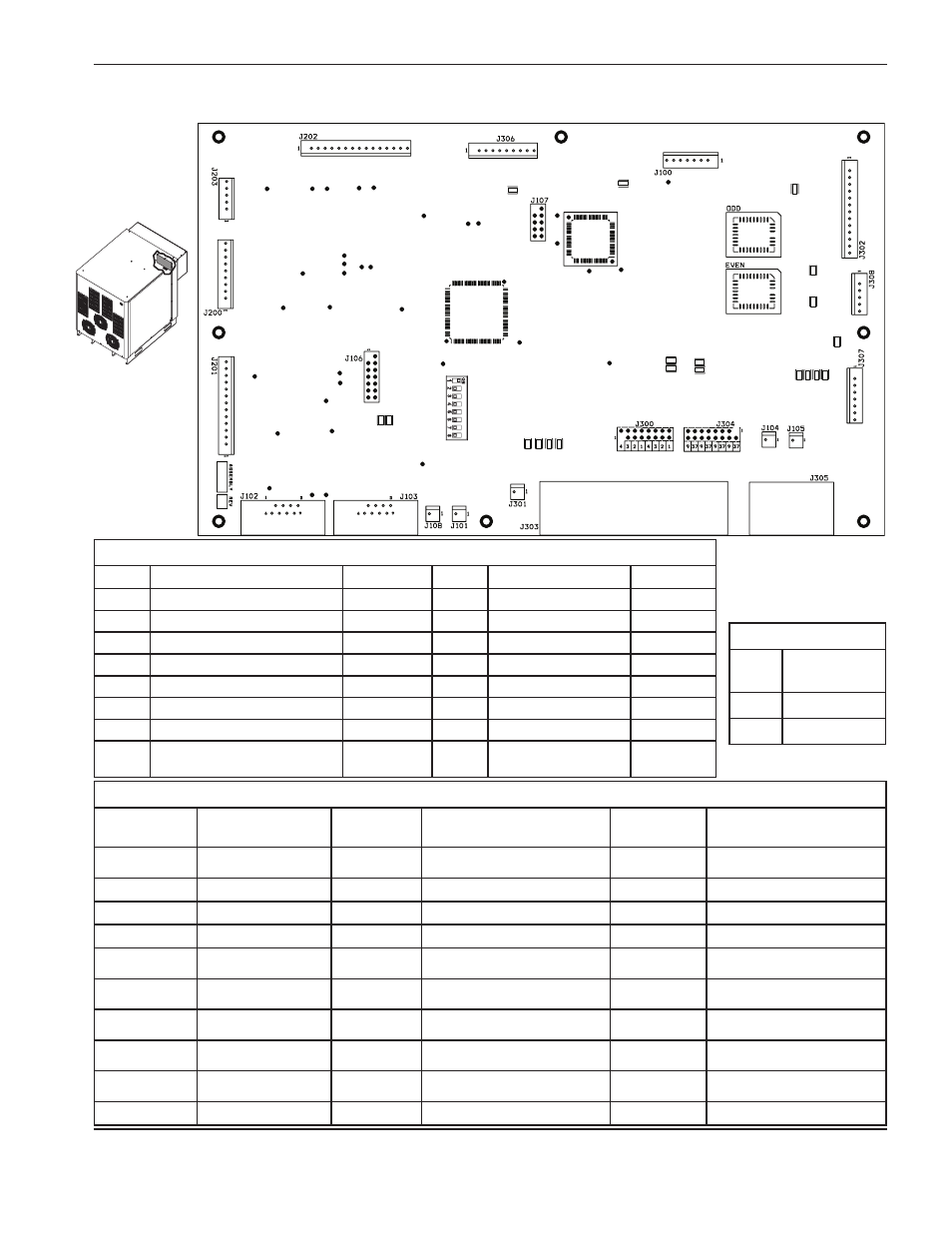

Circuit imprimé de commande de la source de courant PCB3
1410
30
TP214
TP210
TP211
TP212
TP213
TP112
TP203
TP208
TP118
TP202
TP200
TP201
TP11
1
TP110
TP109
TP104 TP102
D329
1
TP100
TP113
TP107
TP106
TP101
TP103
TP105
TP206
TP209
TP119
TP204
TP207
TP205
TP116
TP115
TP120
TP117
Tx Rx
D111
D110
D107
+5V
HOL
D
D313
D314
PI
E
RCE
CO
RNER
ST
AR
T
D312
D315
MOTION
ERROR
Rd ERROR
NOT READY
D308
D311
D310
D309
TP114
D108
+3.3V
D317
SPARE
PA
PILOT ARC
D316
PHASE
LOST
D324
D323
D322
D321
D320
MA
RK
RE
LA
Y
CON
TA
CT
OR
HF
PI
LO
T
RE
LA
Y
Points de test du circuit imprimé de commande
Point de test
référence
Description
Point de test
référence Description
Point de test
référence Description
TP105
WDI
TP117
Terre CAN
TP206
Entrée analogique
du hacheur 4
TP108
Réinitialisation
TP118
CCA+
TP207
Commande du hacheur D
TP109
Réinitialisation
TP119
CCC+
TP208
Sortie A du CNA
TP110
Masse numérique
TP120
CRXD (CAN L)
TP209
Sortie B du CNA
TP111
Masse analogique
TP200
Entrée analogique du hacheur 1
TP210
Capteur de température
du hacheur A
TP112
A + 3,3 V
TP201
Commande du hacheur A
TP211
Capteur de température
du hacheur B
TP113
+ 3,3 V
TP202
Entrée analogique du hacheur 2
TP212
Capteur de température
du hacheur C
TP114
+ 5 V
TP203
Commande du hacheur B
TP213
Capteur de température
du hacheur D
TP115
CAN H
TP204
Entrée analogique du hacheur 3
TP214
Entrée analogique du câble
de retour
TP116
CAN L
TP205
Commande du hacheur C
Microprogramme
Article Numéro
de référence
U110
081135 PAIR
U109
081135 IMPAIR
Liste des dEL du circuit imprimé de commande
DEL
Description
Statut
DEL
Description
Statut
D107
+ 5 V OK
Permanent
D312
Attente
D108
+ 3,3 V OK
Permanent
D313
Perçage
D110
DEL transmission CAN
Clignotement D314
Angle
D111
DEL réception CAN
Clignotement D315
Démarrage redondant
D308
Mouvement
D316
Activation de l’arc pilote
D309
Erreur
D317
Rechange
D310
Erreur de décélération progressive
D324
Perte de phase
D311
Pas prêt
D329
Moteur d’entraînement
de la pompe OK
Permanent
quand OK
