EntrEtiEn
5-10 HPR800XD Auto Gas – 806502 Révision 1

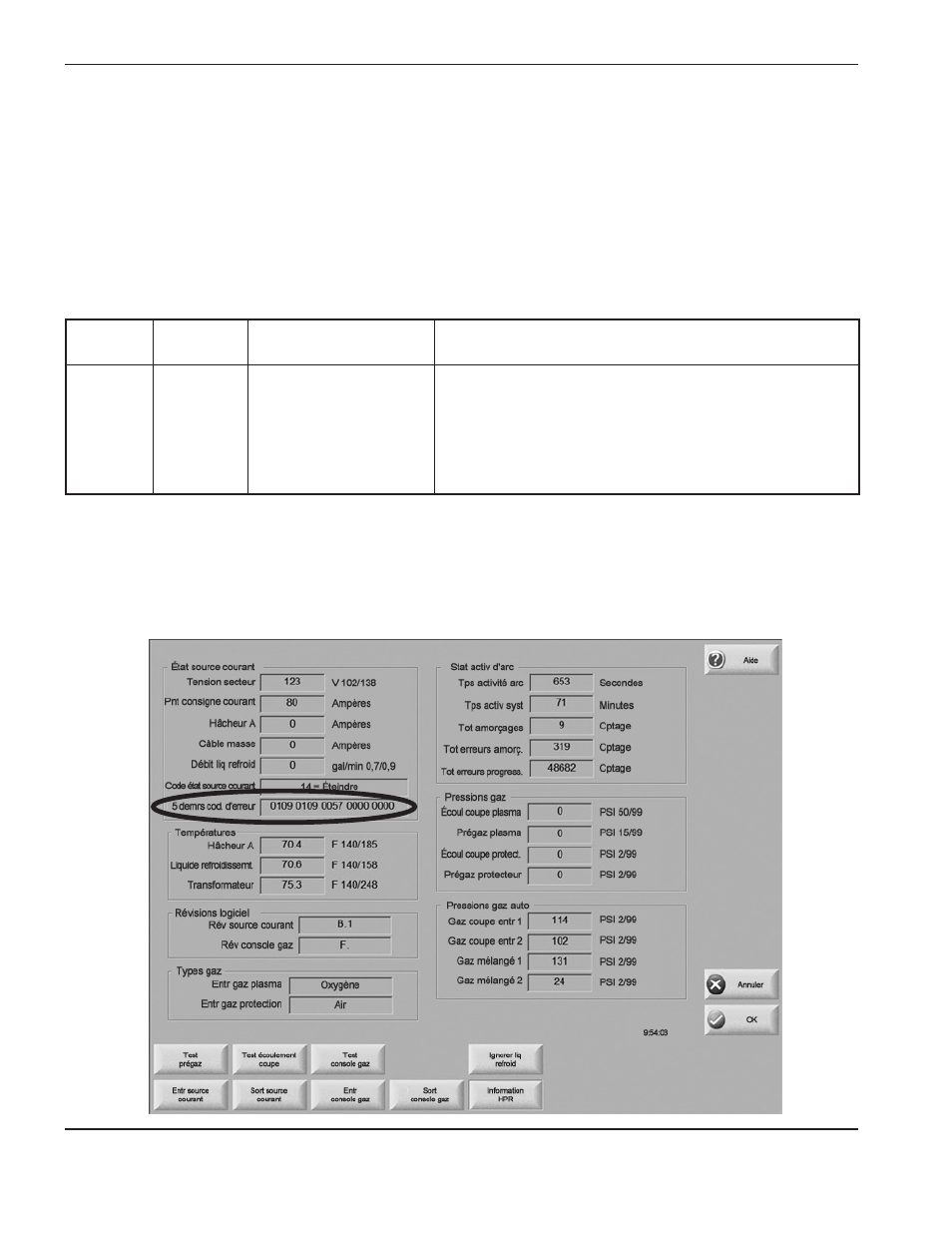

Les codes d’erreur sont affichés sur l’écran de la CNC. L’écran de diagnostic illustré ci-dessous est fourni à titre
de référence. Les écrans réels peuvent être différents, mais doivent inclure les fonctions décrites dans la section
Fonctionnement de ce manuel.
Codes d’erreur
Les erreurs pouvant être générées par la source de courant primaire ou la source de courant secondaire ont 2 entrées
dans la colonne des numéros des codes d’erreur. Le premier numéro représente la source de courant primaire
et le deuxième la source de courant secondaire. L’entrée des codes d’erreur secondaire équivaut au numéro du code
d’erreur primaire plus 200.
Consulter l’exemple ci-dessous :
N° du code
d’erreur
Nom description Mesure corrective
102
Primaire
302
Secondaire
Surchauffe
du hacheur 1
à la mise
sous tension
Le signal de courant
du hacheur 1 est actif
à la mise sous tension
Se reporter aux schémas de câblage de la section 7.
1. Vérifier que la tension au CS1 est correcte.
2. Vérifier que le câblage entre CS1 et PCB3 est correct
et en bon état.
3. Intervertir CS1 et CS2. Si le code d’erreur passe à 156,
remplacer le CS1 d’origine.
