InstallatIon
3-22
HPR800XD Auto Gas
– 806502 Révision 1

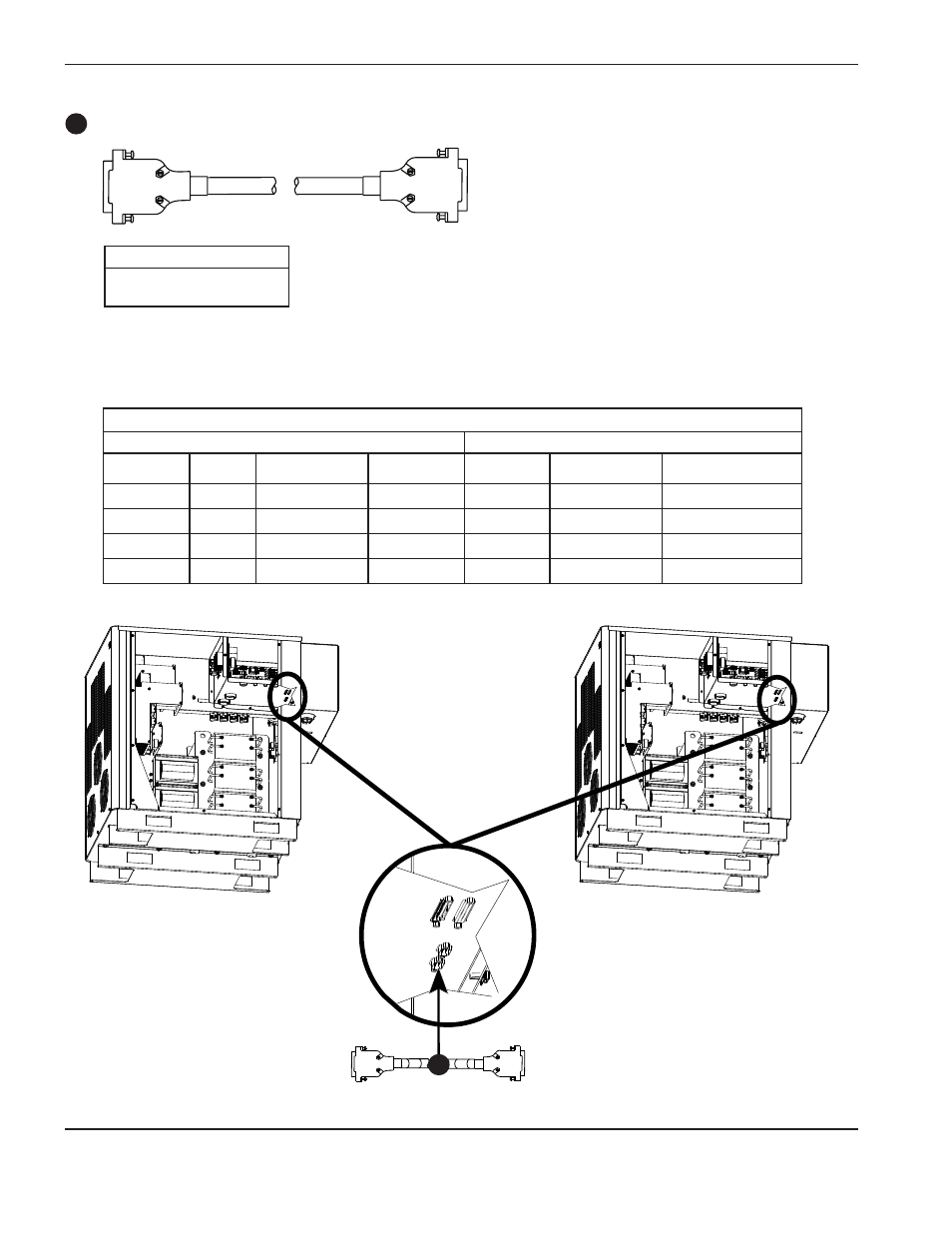

Câble de communication
2
Liste des signaux de câble — source de courant à source de courant (connecteurs D-sub à 9 contacts)
Côté source de courant primaire
Côté source de courant secondaire
N° de contact
Couleur
des fils
Entrée/Sortie
Description
N° de contact
Entrée/Sortie
Fonction
2
Noir
Entrée/Sortie
CAN L
2
Entrée/Sortie
Communication CAN
3
Noir
Entrée
Terre CAN
3
Sortie
Terre
7
Rouge
Entrée/Sortie
CAN H
7
Entrée/Sortie
Communication CAN
9
Rouge
Entrée
Inutilisé
9
Sortie
Inutilisé
2
N° réf.
Longueur
123839
4,5 m
123691
7,5 m
