EntrEtiEn
HPR800XD Auto Gas
– 806502 Révision 1
5-47

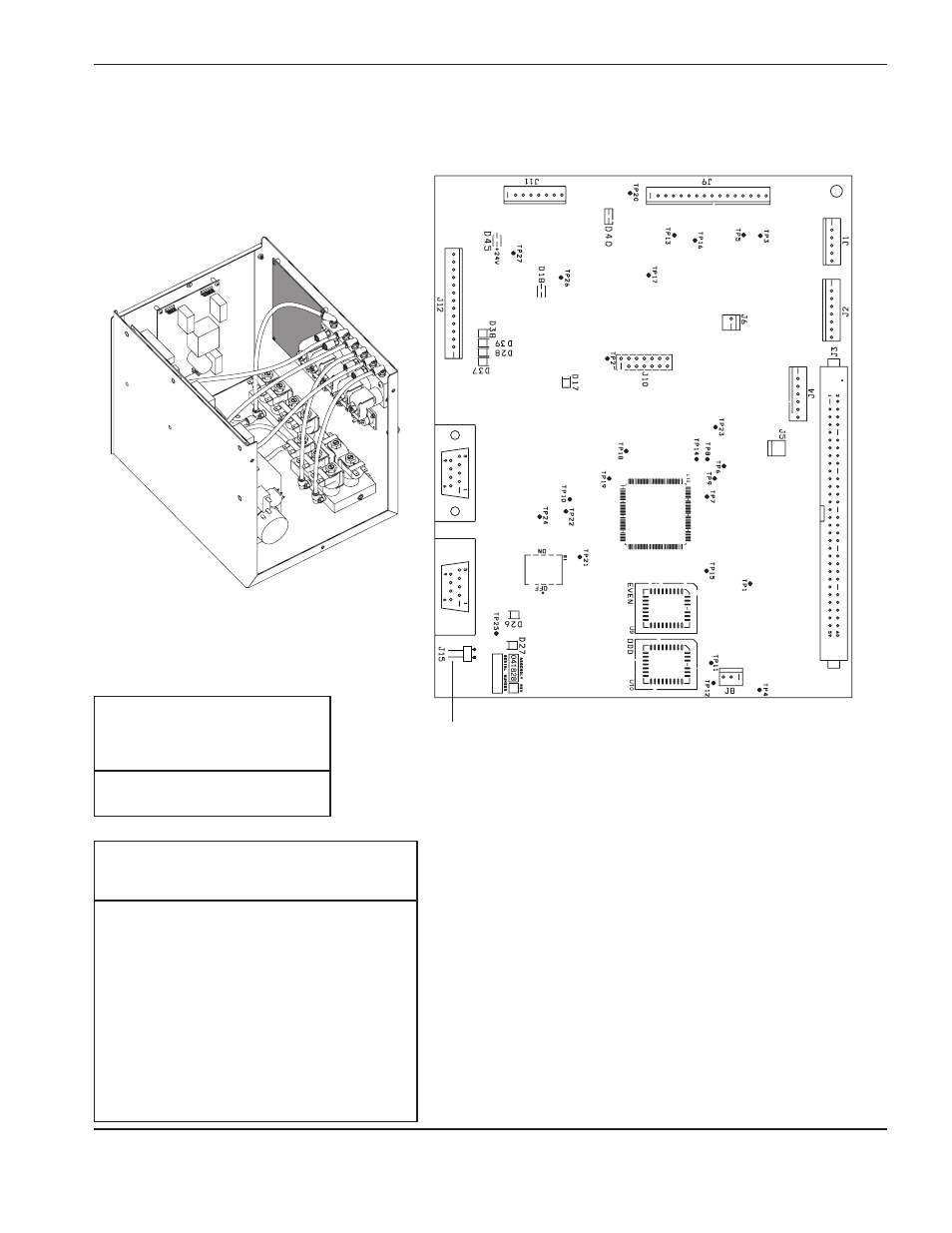

Circuit imprimé de commande de la console de sélection PCB2
Note :
Résistance de terminaison CAN.
Le cavalier doit être retiré.
Liste des micrologiciels
du circuit imprimé
de commande PCB2
Article
Numéro de référence
U9
081110
PAIR
U10
081110
IMPAIR
Liste dEL du circuit imprimé
de commande de la console des gaz
DEL
Nom du signal
Couleur
D17
+ 3,3 V c.c.
Vert
D18
+ 5 V c.c.
Vert
D26
CAN – RX
Vert
D27
CAN – TX
Vert
D28
Inutilisé
Rouge
D37
Inutilisé
Rouge
D38
Inutilisé
Rouge
D39
Inutilisé
Rouge
D40
+ 15 V c.c.
Vert
D45
+ 24 V c.c.
Vert
