InstallatIon
3-18
HPR800XD Auto Gas
– 806502 Révision 1

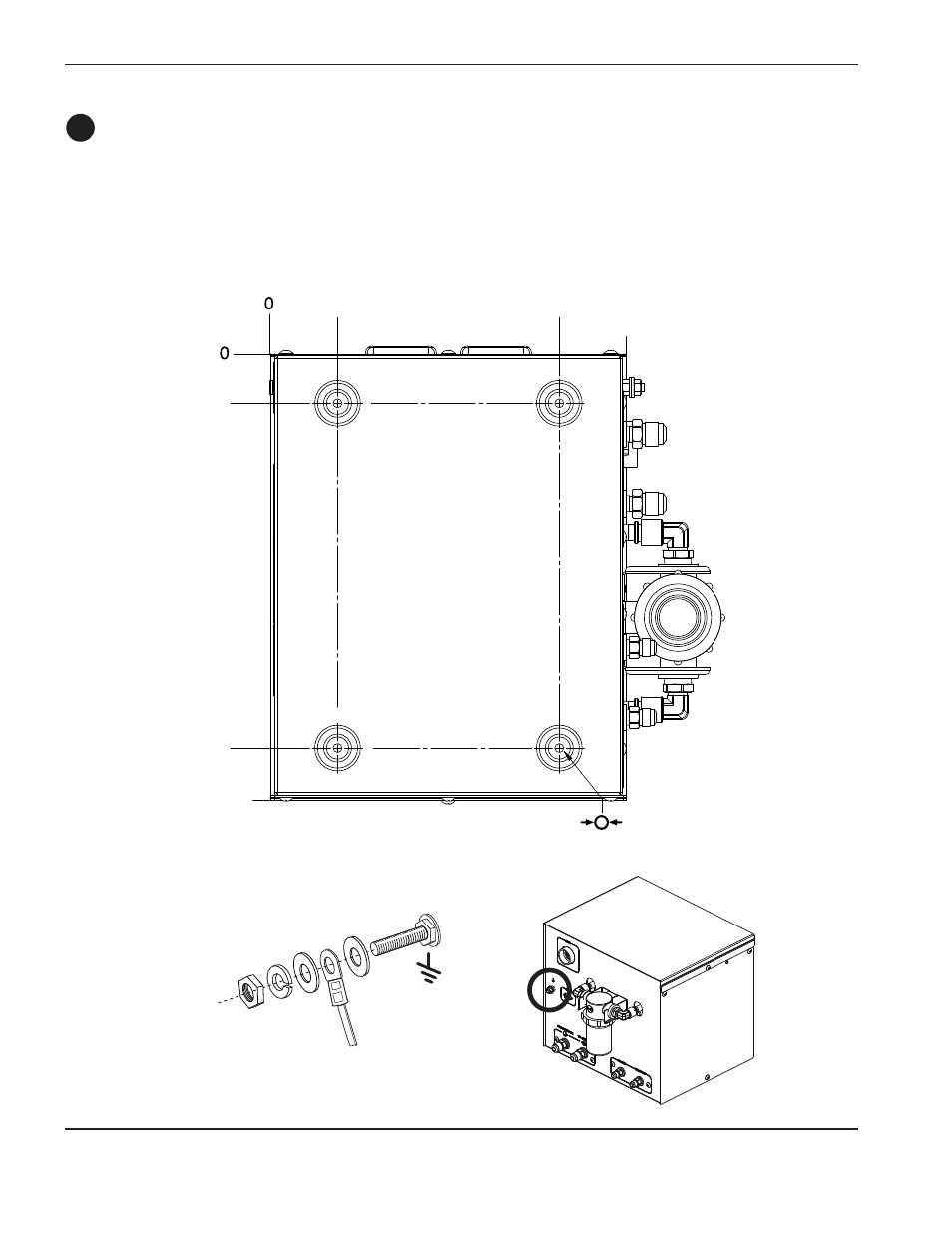

Installation de la console d’interface du dispositif de refroidissement
•
Monter la console d’interface du dispositif de refroidissement en position horizontale.
•
Prévoir un espace suffisant pour déposer le capot lors de l’entretien.
•
Si la console d’interface du dispositif de refroidissement est placée au-dessus de la source de courant,
ne percez pas de trous bien que cette source de courant se ferme pour la maintenir en place.
E
Mise à la terre de la console d’allumage
(4 emplacements)
38 mm
50,8 mm
314,5 mm
228,6 mm
279,4 mm
355,6 mm
7 mm
