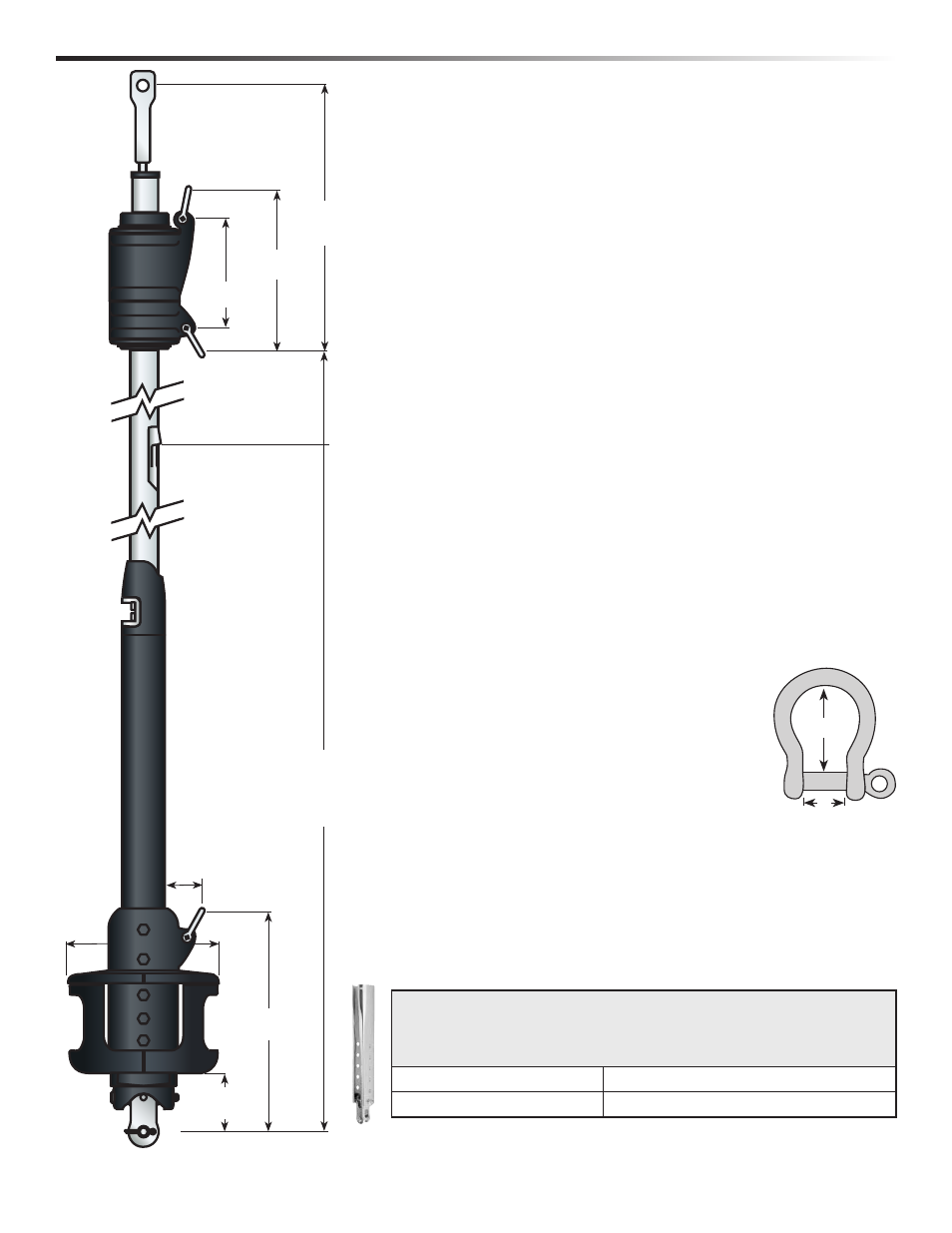

Préassemblage

Dimensions/instructions du fabricant de voiles

Longueur de guindant
Noter les déports au-dessus et au-dessous de la voile.
Un guindant plus court pourra être requis si un dispositif de retenue de

drisse est nécessaire (page 27) ou qu'un cardan ou un cardan long est

utilisé pour remonter le tambour.
Si le guindant de la voile n'est pas assez long pour placer l'émerillon de

drisse près du haut du profil d'étai, une estrope devra être ajoutée (voir

page 26).

Recul du point d'armure
Noter le recul de la manille du point d'armure et couper la voile

en conséquence.

Dimension de la bande de guindant

Le modèle 1 exige une bande de guindant n° 6 6/32' (5 mm).

Longueur de la bande de guindant
Eliminez la bande de ralingue sur 450 à 600 mm sous le point de

drisse. L'oeillet pourra ainsi pivoter sans à coups et faciliter la

réduction de voilure.
Noter la hauteur de l'engoujoure et tendre le bas de la bande de

guindant vers le bas pour le situer en dessous de l'engoujure. Ceci

permettra d'éviter que la bande de guindant se prenne dans

l'engoujure quand vous amenez la voile.

Manilles au point d'armure et au point de drisse
S'assurer que les manilles au point d'armure et

au point de drisse sont adaptées aux anneaux de

la voile. Les dimensions internes minimum de

manilles standard au point d'armure et au point

de drisse sont les suivantes :

(A) 1

1

/

16

" (27mm)

(B)

1

/

2

" (13mm)

Chaussette de génois
Les chaussettes de génois peuvent être installées d'un côté ou de

l'autre de la voile. Veiller à la coordonner aux autres chaussettes de

génois du client.

13"

(330mm)

Min

42

1

/

4

" (1073mm)

Max

46

1

/

4

" (1175mm)

9

1

/

2

" (241mm)*

13

1

/

8

" (333mm)**

4

3

/

4

"

(120mm)

2

9

/

16

" (65mm)*

5

1

/

16

" (129mm)**

7"

(177mm)

6

5

/

8

"

(168mm)

6

MKIV Ensemble 1

4/29/09

N.B. : Si une latte ridoir longue est utilisée, ajouter les dimensions suivantes à la

hauteur de l'engoujure, de la manille et du tambour (selon que la latte ridoir est

utilisée longue ou raccourcie à l'une des cinq positions de trou). Ne pas ajouter

aux dimensions de l'émerillon de drisse ou de la terminaison supérieure.

1/2" (12.7mm) Axe à épaulement

Ajouter de 13

1

/

4

" à 6

3

/

8

"

(337mm to 162mm)

5/8" (15.9mm) Axe à épaulement

Ajouter de 11

1

/

4

" à 4

3

/

8

" (286mm to 111mm)

Cardan utilisé

*1

/

2

" (12.7mm)

**

5

/

8

" (15.9mm)

2"

(51mm)

B

A
