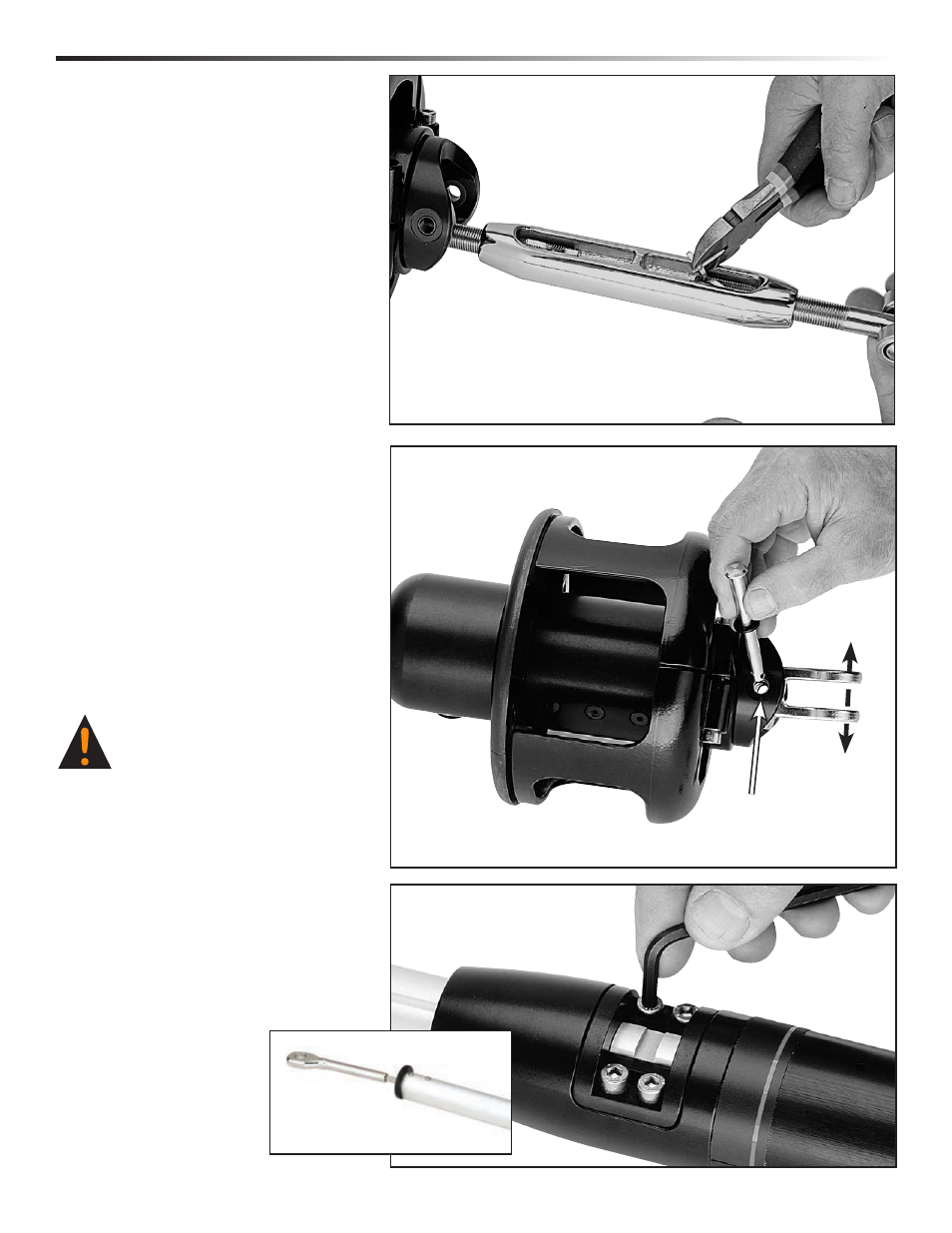

Vérifier la haut du profil en haut, régler
et fixer à l'aide de la clé Allen.
Voir l'astuce à la page suivante.
Glisser l'ensemble inférieur du tambour sur
le ridoir et attacher à l'aide de la goupille
fendue longue.
Utiliser les rondelles en plastique fournies.
Important—La goupille fendue doit être à
90 degrés par rapport à l'axe à épaulement
qui attache l'ensemble au bateau.
Assemblage Final
22 MKIV Ensemble 1 12/31/08
Une fois la longueur d'étai définie, utiliser
une pince coupante ou une pince à bec fin
pour courber la goupille fendue pour fixer
le ridoir.
l'axe à
épaulement
La goupille fendue doit être
à 90 degrés par rapport à
l'axe à épaulement
ATTENTION ! L'axe de fixation du
tambour doit être orienté à 90°
de l'axe à épaulement qui fixe
l'ensemble au bateau. Si les deux
axes sont parallèles, la fatigue
mécanique peut entraîner la
rupture brutale de l'articulation
et provoquer un accident ou des
avaries au navire, voire des
blessures corporelles ou la mort.
Des consignes de sécurité supplé-
mentaires sont disponibles sur
le site Internet www.harken.com.
