33
▯
No apretar demasiado el tornillo de ajuste.
▯
Recortar el exceso de cinta de aluminio en torno al
borde de la placa de cocción.
Consejo: Instalar la placa de fijación sin el tornillo de
ajuste encajado.Girar las placas de sujeción para que
queden enrasadas con los lados del recorte. De este
modo, será más fácil insertar la placa de cocción en
espacios de difícil acceso.
Conectar el suministro de gas
La entrada de gas de la unidad está situada en la parte
posterior derecha de la placa de cocción.
Instalar el regulador de presión (suministrado junto con
la unidad) en el tubo colector. Para ello, colocar cinta de
teflón en la rosca del tubo.Girar 1/4 de vuelta para
apretarlo, sin superar 1 vuelta para la alineación.Para
evitar posibles daños en el regulador de presión del gas,
instalarlo después de haber colocado la placa de
cocción en su posición final. Cuando el regulador esté
instalado firmemente en el tubo colector, será fácil
acceder a la tuerca de conversión.

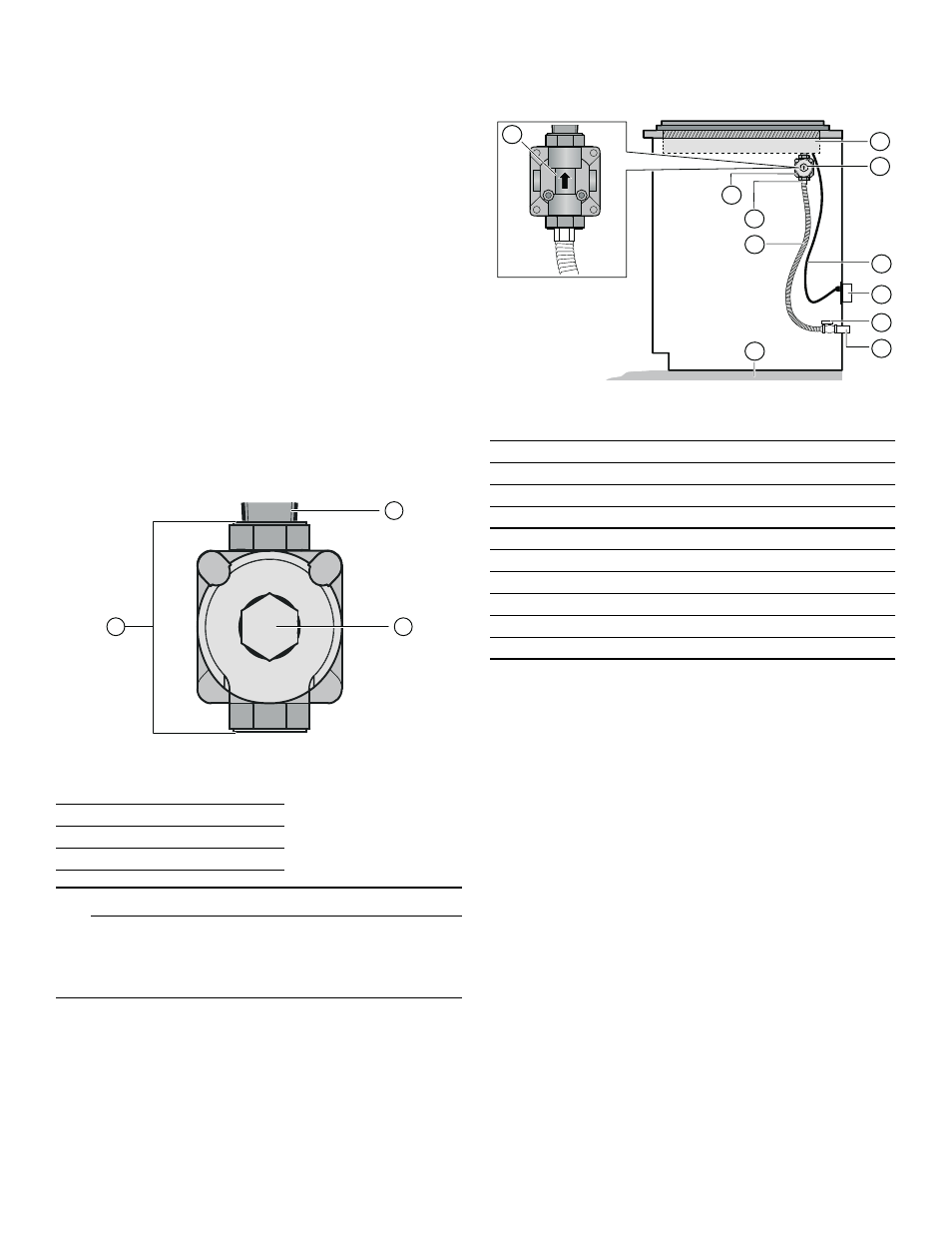

Regulador de presión
9 ADVERTENCIA
No intentar realizar ningún ajuste en el regulador de
presión, excepto al realizar la conversión para
propano. Los ajustes podrían causar fugas o
presión del gas incorrecta en el electrodoméstico.
Vista lateral de la instalación de la placa de cocción
de gas
Ubicación de los componentes eléctricos y de gas
Conectar el tubo de suministro de gas con el regulador
de presión mediante un conector de tubo de gas flexible
de 1/2 pulgada entre la válvula de cierre manual y el
regulador de presión. Siempre utilizar un tubo flexible
nuevo.
Comprobar que no haya fugas en las conexiones de los
tubos de suministro mediante una solución jabonosa o
un fluido de detección de fugas que no sea corrosivo.
No utilizar ningún tipo de llama.
1. Abrir el gas.
2. Aplicar una solución jabonosa o un fluido de
detección de fugas que no sea corrosivo en todas las
juntas y acoplamientos en el suministro de gas entre
la llave de cierre y la placa de cocción.Incluir también
los acoplamientos y juntas de gas de la placa de
cocción si existe la posibilidad de que las conexiones
se hayan visto alteradas en el montaje. Si aparecen
burbujas en los acoplamientos y conexiones, hay una
fuga.
3. Si se detecta una fuga, cerrar la llave de cierre del
suministro de gas y apretar las conexiones.
4. Volver a comprobar si hay fugas abriendo la llave.
Cuando se finaliza la comprobación de fugas (no
aparecen burbujas), la prueba ha terminado.
A Tubo colector
B Tuerca de conversión
C Regulador de presión
$
% &
A Caja oculta de la placa de cocción
B Flecha del regulador de presión
C Regulador de presión
D Roscas hembra de 1/2 pulgada
E Tubo flexible de gas
G Cable de alimentación (60 pulg./1,524 mm)
H Tomacorriente de 120 V
J Llave de cierre de gas
K Fracción del conducto de suministro de gas
L Piso
%
$
%
&
(
'
*
+
-
/ .
/DIOHFKDHQODSDUWH
WUDVHUDGHOUHJXODGRU
GHSUHVLyQPXHVWUD
ODGLUHFFLyQGHOIOXMR
GHJDV
