20
Procédure d'installation
Procédure d’installation
Préparation du plan de travail
9 AVERTISSEMENT
Pour éviter tout danger d'électrocution avant
d'installer la table de cuisson, couper l'alimentation
au panneau de service pour éviter que l'alimentation
soit rétablie accidentellement.
Découper le plan de travail aux dimensions indiquées
dans la section « Exigences concernant les armoires » .
Certains matériaux demandent des méthodes de
découpe différentes. Consulter le fabricant de la surface
solide pour connaître la bonne méthode de découpe.
Appliquer du ruban réflecteur de chaleur comme du
ruban d'aluminium Scotch no 425 ou no 427 (non
compris) autour de la découpe pour qu'il se plie par
dessus la surface et les côtés. Ne pas plier le ruban sous
la table de cuisson. S'assurer que le ruban dépasse au-
delà du rebord externe de la collerette de la table de
cuisson. Tous les coins doivent être couverts de ruban.

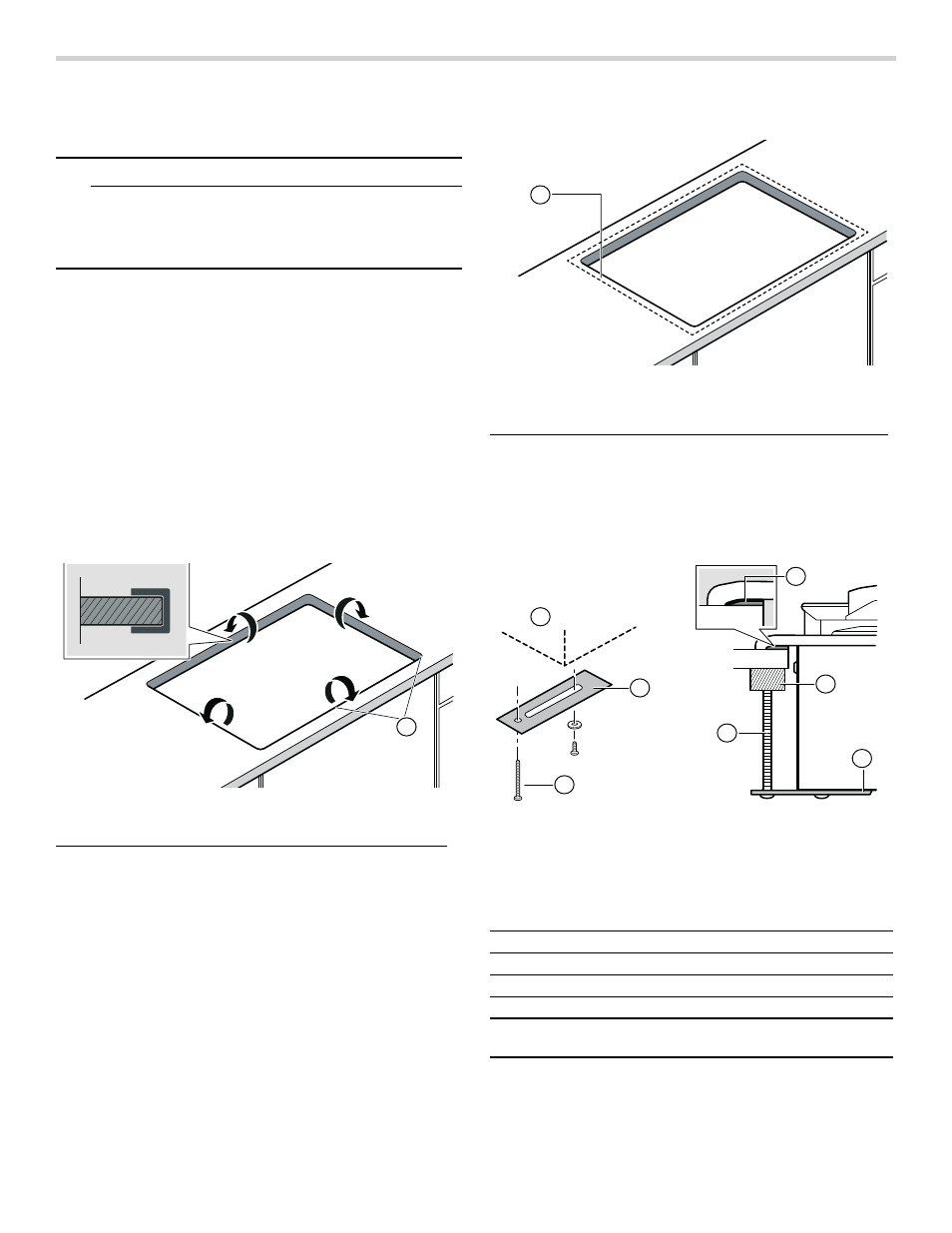

Découpe de la surface solide du plan de travail
Sceller la table de cuisson avec le ruban
de mousse
Remarque : Ne pas installer le ruban de mousse peut
influencer le rendement du brûleur.
Appliquer le ruban autocollant de mousse en un
rectangle ininterrompu sur le rebord de la découpe dans
le plan de travail (sur le périmètre) comme illustré par la
ligne pointillée sur l'image ci-dessous. Le ruban de
mousse doit être de niveau avec le rebord de la
découpe.
Placement du ruban de mousse sur le périmètre de la
découpe dans le plan de travail
Installation de la table de cuisson
Insérer la table de cuisson dans la découpe. Fixer les
pinces du support de fixation livré avec la table de
cuisson. Utiliser la rondelle et les vis fournis.
Régler le support de fixation à la hauteur désirée, et
serrer les vis à la table de cuisson. Insérer les vis de
réglage dans la pince et fixer solidement la table de
cuisson au plan de travail.
Fixation des supports
Remarque : Installation sur une surface solide :
▯
Insérer un bloc de bois entre l'extrémité de la vis et le
dessous du plan de travail.
▯
Ne pas trop serrer la vis de réglage.
A Ruban réflecteur de chaleur
$
A Placement du ruban de mousse
A Table de cuisson
B/H Support de retenue
C/E Vis de réglage
D Ruban de mousse (scellé)
G Bloc de bois (à utiliser avec le matériau de la
surface solide)
$
$
%
*
(
+
'
&
