18
Avant de commencer
Outils et pièces nécessaires
▯
Tournevis à tête Phillips
▯
Ruban à mesurer
▯
Ruban de teflon (de classe Gaz)
▯
Perceuse avec mèche de ¼ po (6,5 mm)
Pièces incluses
▯
Ruban de mousse
▯
Supports de fixation (4)
▯
Vis, no 10-32 x 2 1/2 po (63,8 mm) (4)
▯
Vis à tôle, No 8 x 3/8 po (9,5 mm) (4)
▯
Rondelles (4)
▯
Grilles de brûleur (3)
▯
Brûleurs (5)
▯
Chapeaux de brûleur (5)
▯
Régulateur de pression
Remarque : Vérifier tous les emballages pour trouver les
grilles, les chapeaux de brûleur et le régulateur. Si des
pièces sont manquantes ou endommagées, composer le
numéro indiqué ou écrire à l'adresse indiquée à la
troisième de couverture.
Informations générales
Dimension hors tout
Remarque : Ce sont les dimensions hors tout et NON
les dimensions pour la découpe.
Préparatifs
Exigences électriques
9 ATTENTION
Ne pas utiliser une rallonge avec la table de
cuisson.
Cet électroménager a besoin d'un raccord de 60 Hz,
15 A, 120 volts c.a. Planifier l'installation de sorte que le
raccord électrique est accessible de l'avant de l'armoire.
Exigences en matière de gaz
Une ligne de production métallique souple ou un tuyau
métallique fixe doit être utilisé pour raccorder le gaz à
l'appareil. Si une conduite de gaz en métal ne peut pas
être utilisée, veuillez vous adresser à un électricien agréé
local ou aux codes électriques locaux pour obtenir une
mise à la terre appropriée.
Pression d’admission :
▯
Gaz naturel : 7 po de colonne d’eau (14,9 millibars)
▯
Gaz propane : 11 po de colonne d’eau
(27,4 millibars)
Le réservoir de gaz propane doit être doté de son propre
régulateur de pression élevée en plus du régulateur de
pression fourni avec cet appareil. Cette table de cuisson
est livrée de l’usine prête à fonctionner au gaz naturel.
Pour une utilisation avec un appareil sans socle, utilisez
la trousse de conversion modèle SNLPKITW pour gaz de
pétrole liquéfié (PL), vendue séparément. Pour les table
de cuisson avec socle, vous devez commander la
trousse de conversion modèle SLPKITPEDW pour gaz de
pétrole liquéfié (PL), vendue aussi séparément. Un
technicien ou un installateur homologué doit procéder à
la conversion.

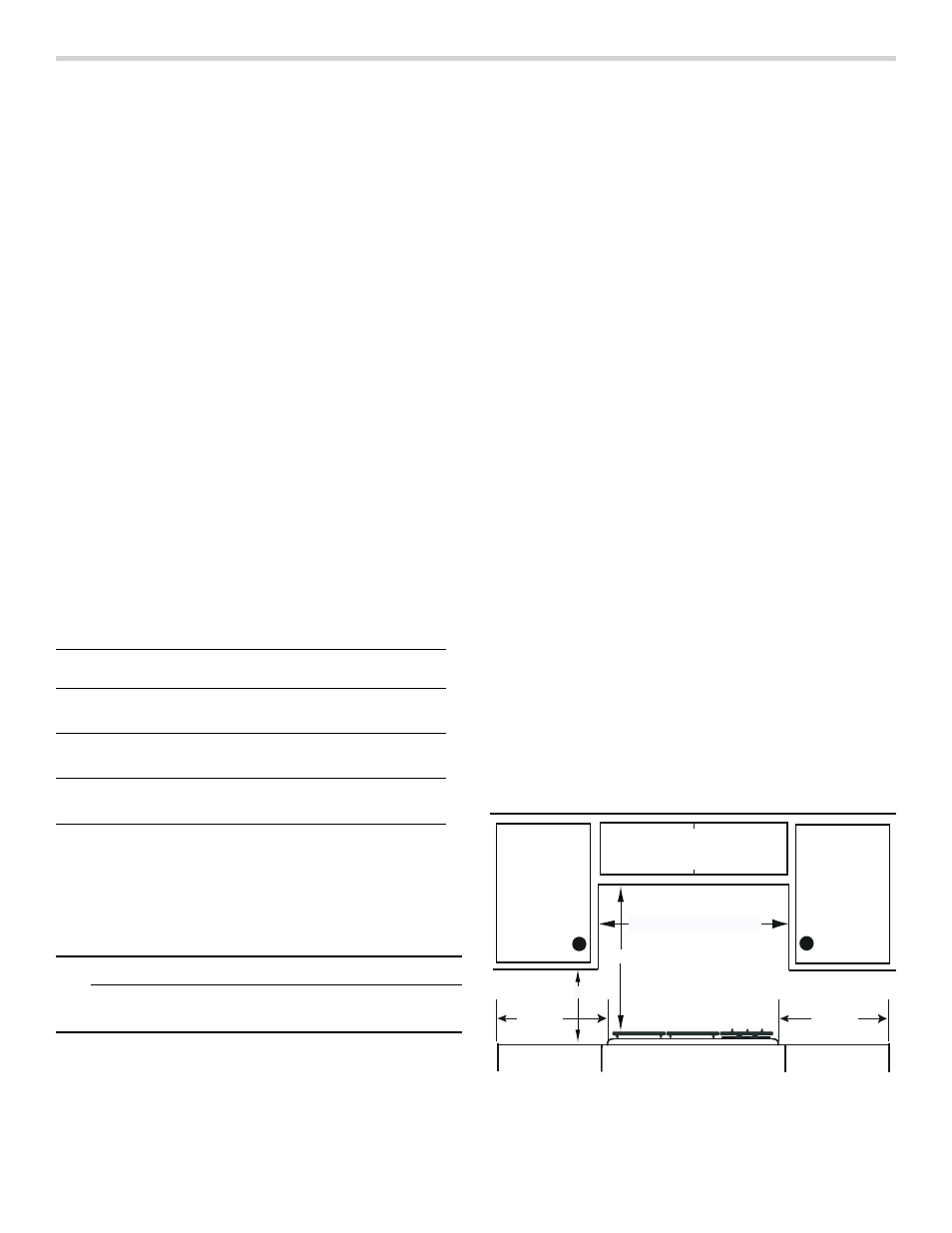

Exigences concernant les armoires
Les exigences concernant les dimensions, de l’image ci-
dessous , concernent les surfaces inflammables.
Lorsque la surface est protégée par un matériau
considéré par UL comme un coupe-feu de mur et de
plancher recouvert, au minimum, d’une tôle no 28
d’acier inoxydable de 0,015 po (0,38 mm), d’aluminium-
cuivre de 0,024 po (0,6 mm), le matériau est considéré
comme étant non inflammable et certaines distances
peuvent être réduites. Pour les surfaces non
inflammables au-dessus de la table de cuisson, le
dégagement minimum est de 24 po (61 cm) plutôt que
de 30 po (76 cm).
* Le dégagement du mur latéral peut être réduit à 5 po
(127 mm) si le mur opposé est à ≥ 23 po (584 mm).
Modèles de
30 po
Modèles de
36 po
Largeur (d'un côté à
l'autre)
31 po
(788 mm)
37 po
(940 mm)
Profondeur (de l'avant
vers l'arrière)
21 1/4 po
(540 mm)
21 1/4 po
(540 mm)
Hauteur (du haut au
bas)
3 13/16 po
(97 mm)
3 13/16 po
(97 mm)
PP
&{WpJDXFKH
PLQ
PLQ &HQWUpHDXGHVVXVGH
ODWDEOHGHFXLVVRQ
3DURLDUULqUHPLQ
&{WpGURLW
PLQ
$XGHVVXVGXFRPSWRLUPLQ
GHODVXUIDFHFRPEXVWLEOH
6*6;PLQ
6*6;PLQ
3URIRQGHXUGHSXLVODSDURLDUULqUH
$UPRLUHPD[
