Couper l'excès de ruban d'aluminium autour de la
collerette de la table de cuisson.
Conseil : Installer le support de retenue sans la vis de
réglage. Tourner le support de retenue pour qu'il soit de
niveau avec les côtés de la découpe. Cela aidera à la
pose de la table des cuisson dans des espaces difficiles
à atteindre.
Branchement du gaz
L'admission de gaz de l'appareil est située à droite, à
l'arrière de la table de cuisson.
Installer le régulateur de pression (fourni avec cet
appareil) au tuyau collecteur avec du ruban teflon sur les
filets du tuyau collecteur. Serrer à la main puis tourner 1/
4 de tour de plus sans excéder 1 tour, pour l'alignement.
Pour éviter d'endommager le régulateur de pression de
gaz, l'installer après avoir mis la table de cuisson dans
sa position permanente. Une fois le régulateur
solidement installé sur le tuyau collecteur, il sera facile
d'accéder à l'écrou de conversion.
Régulateur de pression
9 AVERTISSEMENT
Ne pas essayer d'ajuster le régulateur de pression à
moins de convertir l'appareil électroménager au
propane. Les réglages peuvent entraîner des fuites
ou une mauvaise pression en direction de l'appareil
électroménager.

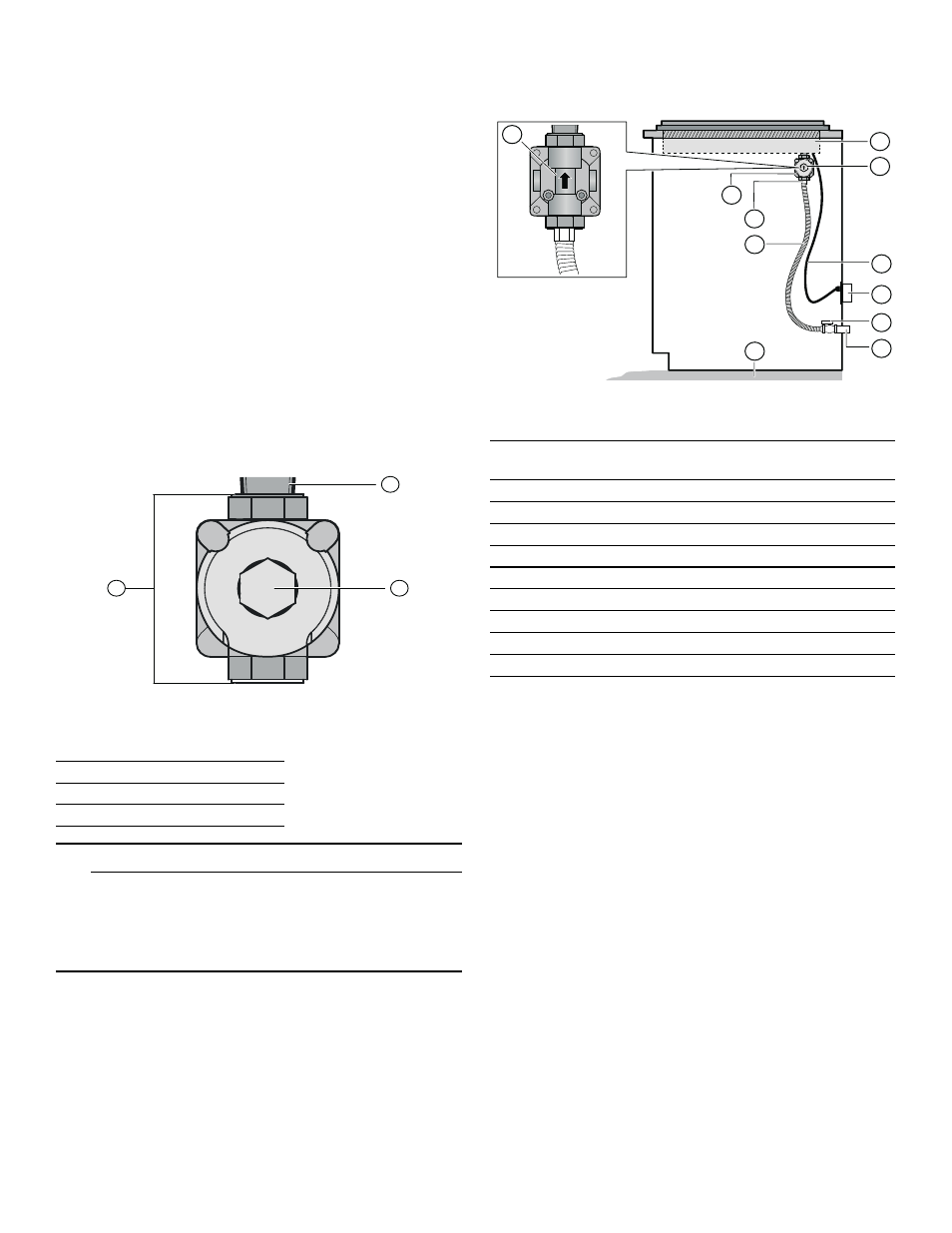

Vue latérale de l'installation de la table de cuisson
au gaz
Emplacement du gaz et de l'électricité
Raccorder la conduite d'alimentation en gaz au
régulateur de pression de l'appareil avec un connecteur
souple de gaz de 1/2 po entre le robinet d'arrêt manuel
et le régulateur de pression. Toujours utiliser une
conduite souple neuve.
Vérifier la présence de fuites des conduites
d'alimentation au moyen d'une solution savonneuse ou
d’un liquide de détection de fuites non corrosif. Ne
jamais utiliser une flamme sans égard au type de
flamme.
1. Ouvrir le gaz.
2. Appliquer une solution savonneuse ou un liquide de
détection de fuites non corrosif à toutes les jonctions
et tous les raccords des conduites de gaz entre le
robinet d'arrêt et la table de cuisson. Inclure les
raccords et les jonctions de gaz de la table de cuisson
si les raccords auraient pu être déréglés au cours de
l'installation. Une bulle qui apparaît autour d'un
raccordement indique une fuite.
3. En présence d'une fuite, couper l'alimentation en gaz
en fermant le robinet d'arrêt et serrer le ou les
raccords qui fuient.
4. Tester de nouveau la présence de fuites en ouvrant le
robinet d'arrêt de l'alimentation de gaz. Quand aucune
bulle n'apparaît, le test de fuite est terminé.
A Tuyau collecteur
B Écrou de conversion
C Régulateur de pression
$
% &
A Boîtier de la robinetterie brute de la table de
cuisson
B Flèche sur le régulateur de pression
C Régulateur de pression
D Tuyau de 1/2 po à filets femelles
E Conduite de gaz souple
G Cordon d'alimentation (60 po/1 524 mm)
H Prise de 120 volts
J Robinet d'arrêt du gaz
K Embout pour la conduite d'alimentation en gaz
L Plancher
%
$
%
&
(
'
*
+
-
/ .
