30
Antes de empezar
Herramientas y piezas necesarias
▯
Desarmador de cabeza Phillips
▯
Medida de cinta
▯
Cinta de teflón (marcada para gas)
▯
Taladrar con broca de 1/4" (6.5 mm)
Piezas incluidas
▯
Cinta de espuma
▯
Soportes de montaje (4)
▯
Tornillos, #10-32 x 2 1/2” (63.8 mm) (4)
▯
Tornillos para placa, #8 x 3/8” (9.5 mm) (4)
▯
Rondanas (4)
▯
Rejillas de los quemadores (3)
▯
Quemadores (5)
▯
Tapas de los quemadores (5)
▯
Regulador de presión
Nota: Comprobar con cuidado todo el embalaje en
busca de las rejillas, los quemadores, las tapas y el
regulador. Si faltan piezas o alguna de ellas está
dañada, llamar al número o escribir a la dirección que
figuran en la parte interior de la contraportada.
Información general
Medidas totales
Nota: Estas son las medidas totales, NO las del recorte.
Preparación
Requisitos eléctricos
9 ATENCION
No utilizar un cable de extensión con la placa de
cocción de gas.
Este electrodoméstico requiere de una conexión de 120
V CA, 60 Hz, 15 A.Planificar la instalación de tal manera
que la conexión a la toma de corriente sea accesible
desde la parte frontal del gabinete.
Requisitos de gas
Se debe usar una línea flexible de metal o una tubería de
metal fija para conectar el gas al aparato. Si no se puede
utilizar una línea de metal para el gas, se debe consultar
a un electricista certificado local o los códigos eléctricos
locales para realizar una conexión a tierra adecuada.
Presión de suministro:
▯
Gas natural: 7 pulgadas de columna de agua
(14.9 milibares)
▯
Gas propano: 11 pulgadas de columna de agua
(27.4 milibares)
El tanque de gas propano debe estar equipado con su
propio regulador de alta presión, además del regulador
de presión incluido con esta unidad. La placa de cocción
se envía desde la fábrica para su uso con gas natural.
Para utilizarla con conversión de gas LP sin pedestal, se
debe comprar por separado el kit modelo SNLPKITW.
Las placas de cocción con pedestal deben solicitar el kit
de conversión de gas LP modelo SLPKITPEDW, que
también debe comprarse por separado. Esta conversión
tiene que realizarla un técnico o instalador certificado.

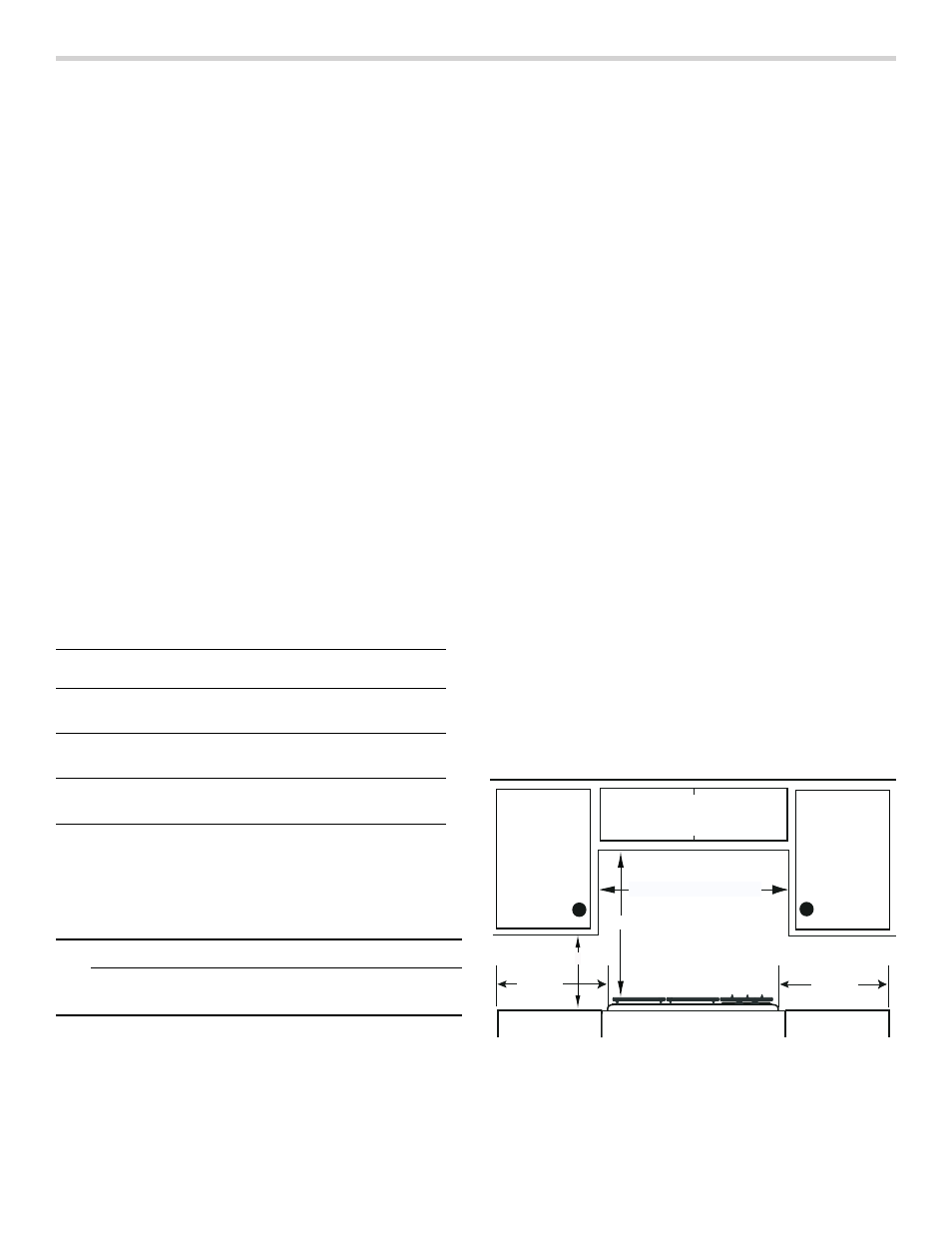

Requisitos del gabinete
Los requisitos de medidas de la siguiente imagen son
para superficies combustibles. Si la superficie está
protegida por un material listado por UL como Floor
Protector and Wall Shield (protector de suelo y
mecanismo de protección de pared) cubierto con no
menos de 0.015 pulgadas (0.38 mm) de placa metálica
de N.º 28 MSG de acero inoxidable, 0.024 pulgadas
(0.6 mm) de aluminio cobre, se considera no
combustible y se pueden reducir algunas medidas. Para
una superficie no combustible sobre la placa de cocción,
la distancia mínima es de 24" (61 cm) en vez de 30"
(76 cm).
* Las dimensiones de separación de la pared lateral se
pueden reducir a 5” (127 mm) si la pared lateral
opuesta es ≥ 23” (584 mm).
Modelos de
30"
Modelos de
36"
Ancho (lado a lado) 31”
(788 mm)
37”
(940 mm)
Profundidad (parte fron-
tal-posterior)
21 1/4”
(540 mm)
21 1/4”
(540 mm)
Altura (de arriba abajo) 3 13/16”
(97 mm)
3 13/16”
(97 mm)
PP
/DGRL]TXLHUGR
PtQ
PtQ
&HQWUDGRVREUHSODFDGHFRFFLyQ
3DUHGSRVWHULRUPtQ
(QFLPDGHODSODFDGHFRFFLyQ
PtQFRQ
ODVXSHUILFLHFRPEXVWLEOH
3URIXQGLGDGGHVGHSDUHGSRVWHULRU
*DELQHWHPi[
6*6;PtQ
6*6;PtQ
/DGRGHUHFKR
PtQ
