Procedimiento de instalación
Procedimiento de instalación
Preparar la cubierta
9 ADVERTENCIA
Para evitar el peligro de descarga eléctrica, antes
de instalar la placa de cocción, desconectar el
suministro eléctrico en el panel de servicio para
impedir que se conecte accidentalmente.
Cortar la cubierta de acuerdo a las medidas indicadas
en la sección «Requisitos del gabinete» .
Algunos materiales de superficies sólidas requieren
distintos métodos de corte. Consultar al fabricante de la
superficie sólida sobre el método de corte correcto.

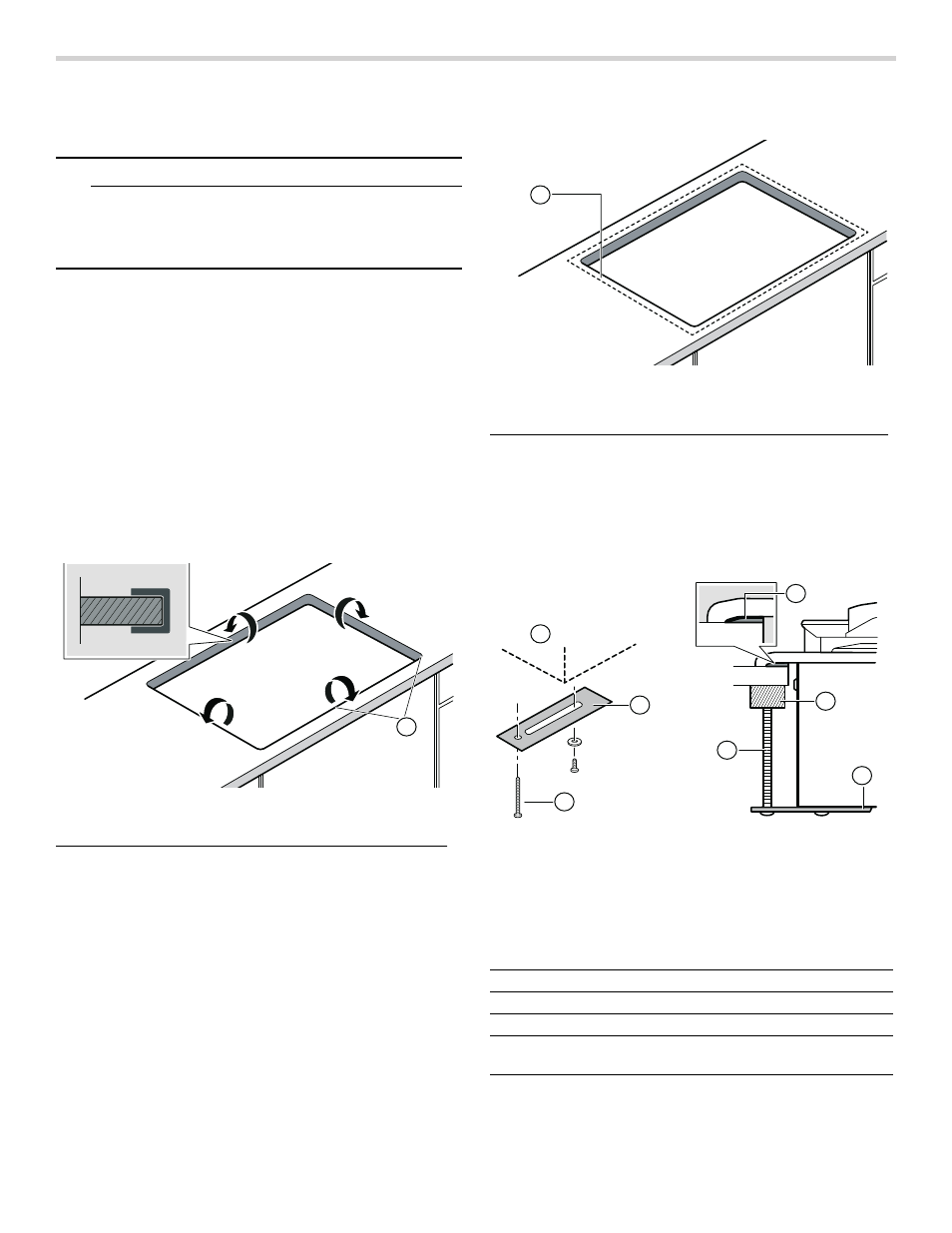

Poner cinta termorreflectante como cinta de aluminio
Scotch #425 o #427 (no incluida) alrededor del recorte
de modo que se doble sobre la parte superior y los
laterales. No envolver la cinta por debajo de la placa de
cocción. Asegurarse de que la cinta se extienda más allá
del lateral que más sobresalga de la placa de cocción.
Todas las esquinas deberían estar cubiertas con cinta.
Corte en cubiertas de superficie sólida
Sellar la placa de cocción con cinta de
espuma
Nota: Si no se pone cinta de espuma, el rendimiento del
quemador podría verse afectado.
Aplicar la cinta adhesiva de espuma en un rectángulo
continuo directamente en la cubierta alrededor del
perímetro del recorte, tal y como muestra la línea
discontinua en la imagen de abajo. La cinta de espuma
debería quedar al ras del borde del recorte.
Colocación de la cinta de espuma: recorte de la
cubierta
Instalar la placa de cocción
Insertar la placa de cocción en el recorte. Fijar las
sujeciones de las placas de sujeción que vienen con la
placa de cocción. Utilizar la rondana y los tornillos
provistos.
Ajustar las placas de fijación en la posición deseada y
apretar los tornillos a la placa de cocción. Insertar el
tornillo de ajuste en la sujeción y fijar la placa de cocción
a la cubierta.
Acoplar las placas de fijación
Nota: Para instalaciones en material de superficies
sólidas:
▯
Insertar un bloque de madera entre el extremo del
tornillo y la parte inferior de la cubierta.
A Cinta termorreflectante
$
A Colocación de la cinta de espuma
A Placa de cocción
B/H Placa de sujeción
C/E Tornillo de ajuste
D Cinta de espuma (sellante)
G Bloque de madera (que se usará con materiales
de superficies sólidas)
$
$
% *
(
+
'
&
