SMA Solar Technology AG 2 Sécurité
Instructions d’installation SCxxxHE-20-IA-IFR111210 9
2 Sécurité
2.1 Utilisation conforme
Le Sunny Central est un onduleur central qui transforme le courant continu des panneaux
photovoltaïques en courant alternatif. La tension d'entrée DC maximale autorisée ne doit pas être
dépassée.
Le Sunny Central est adapté au montage en intérieur si les distances de sécurité décrites sont
respectées. Le boîtier correspond à l'indice de protection IP 21. Cet indice signifie que l'onduleur est,
à l'état fermé, protégé contre les gouttes d'eau tombant verticalement. Conformément à la norme
EN 60721-3-3, l'onduleur fait partie de la classe 3C1L.
Les onduleurs de la série HE ne peuvent être exploités qu'avec un transformateur approprié. Le
transformateur doit être adapté aux tensions résultant des impulsions de l'onduleur. Les tensions à la
terre peuvent atteindre un maximum de ±1 450 V (cf. Information technique sur le transformateur
moyenne tension sur www.SMA-France.com).
Les réglages concernant la gestion de la sécurité du réseau ne doivent pas être désactivés ou modifiés
sans l'accord de l'exploitant du réseau.

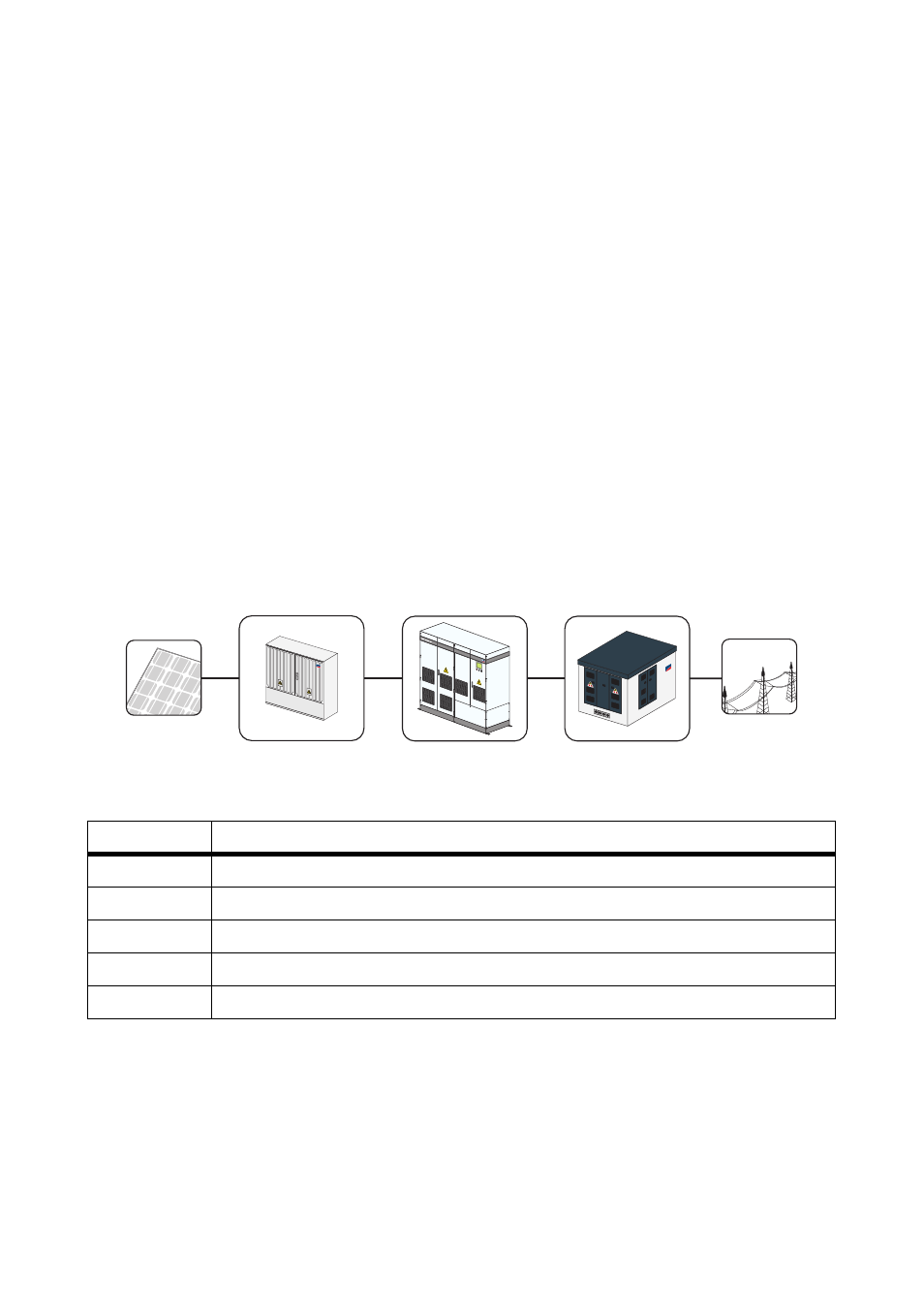

Figure 1: Principe d'une installation photovoltaïque raccordée au réseau avec un onduleur
Position Désignation
A Panneaux photovoltaïques
B Sunny String-Monitor
C Sunny Central
D Transformateur moyenne tension
E Réseau électrique public
A B C D E
SMA SMA
HE
