6 Préparation de l'installation SMA Solar Technology AG
26 SCxxxHE-20-IA-IFR111210 Instructions d’installation
6.1.4 Exigences du passage de câbles
☐ Les passages de câble se trouvent dans l'armoire
électrique.
☐ Des gaines doivent être posées sous les
fondations pour le passage des câbles.
☐ Posez les câbles de communication séparément
des câbles AC et DC.
☐ Prévoyez un nombre suffisant de passages de câble :
– Câbles AC : 3
– Câbles DC : selon le nombre de câbles DC
– Câble PE : 1
– Câble de communication : 1

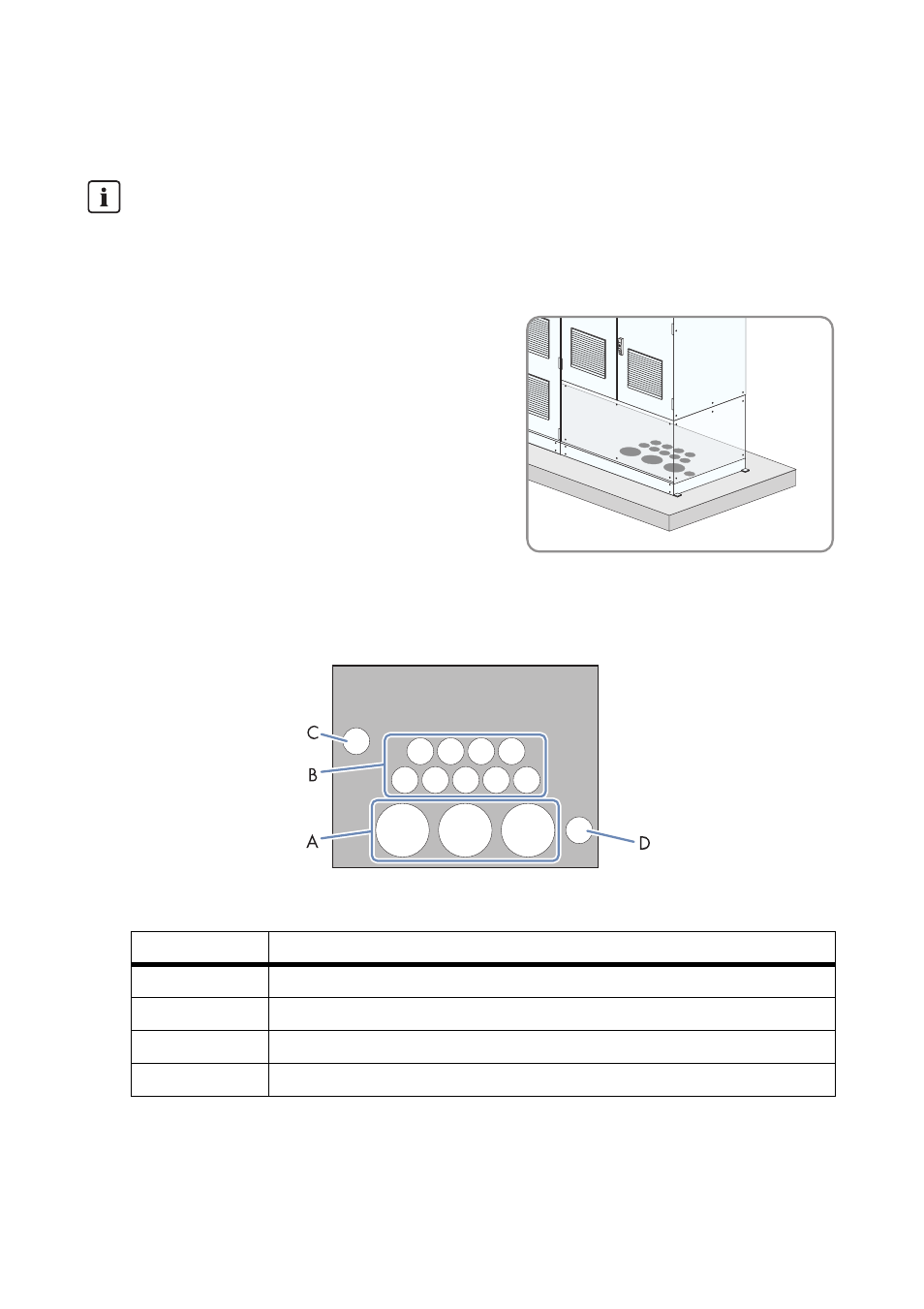

Figure 10: Passages de câbles pour 9 entrées DC (exemple)
Pose des câbles
Ce document ne décrit pas le moment auquel il convient de poser les câbles dans les
fondations. Le moment de la pose des câbles doit être choisi individuellement pour chaque
installation.
Position Dénomination
A Passage pour les câbles AC
B Passage pour les câbles DC
C Passage pour les câbles PE
D Passage pour les câbles de communication
