10 Raccordement des câbles dans l'armoire électrique SMA Solar Technology AG
52 SCxxxHE-20-IA-IFR111210 Instructions d’installation
10.4.6 Raccordement de la protection du transformateur
L'onduleur dispose d'une borne pour la surveillance du transformateur moyenne tension, qui éteint
l'onduleur immédiatement en cas de panne. L'utilisation du dispositif de surveillance du transformateur
nécessite la mise à disposition d'une alimentation en tension externe de 230 V / 50 Hz.
1. Introduisez le câble de protection du transformateur dans l'armoire électrique
(voir chapitre 10.3).
2. Raccordez le câble conformément au schéma électrique (voir chapitre 10.4.1).

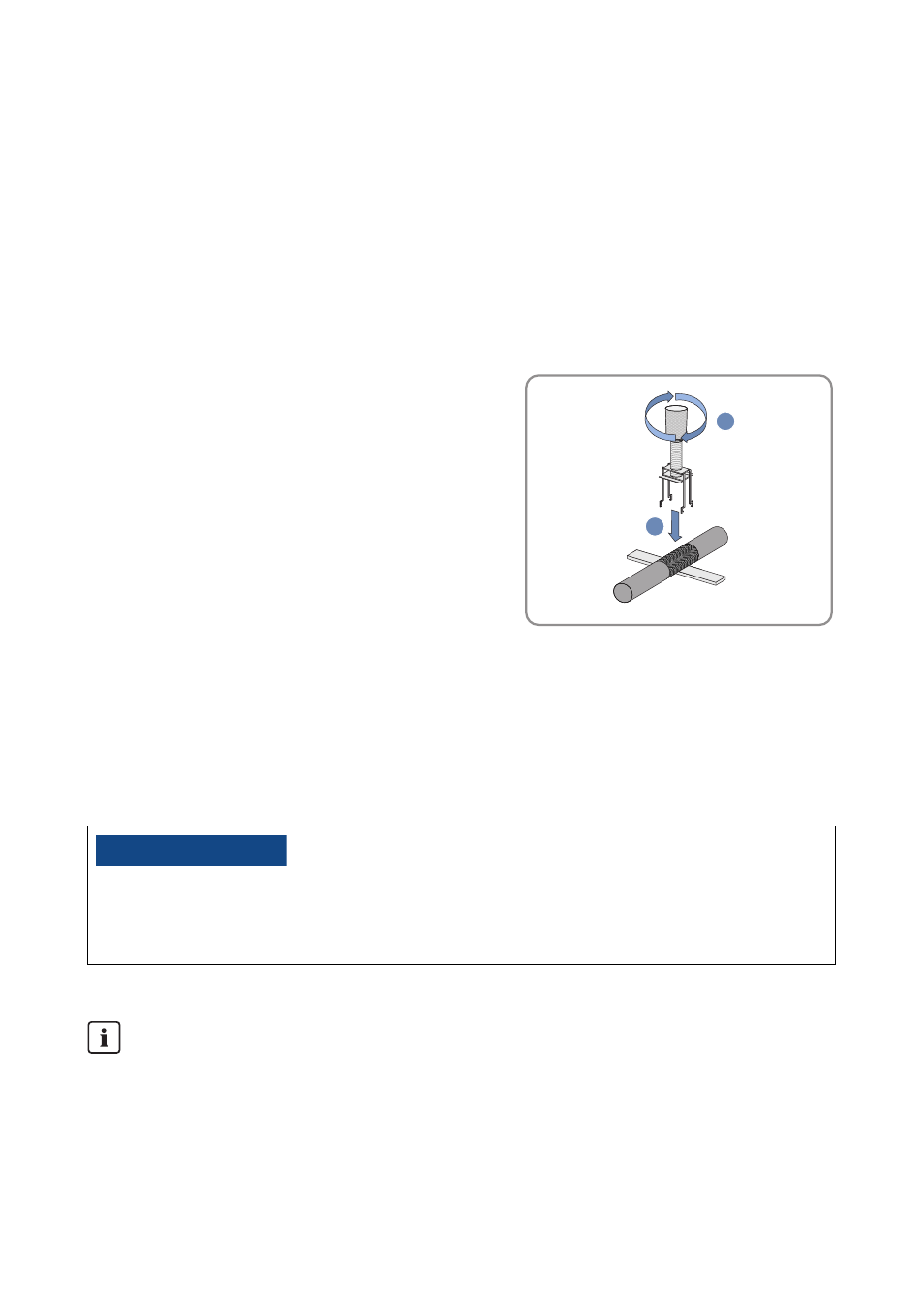

3. Retirez l'étrier de la protection du rail.
4. Installez l'étrier de la protection jusqu'à
l'encliquetage, puis serrez-le à la main.
5. Fixez le câble avec un attache-câbles au rail de collecte des câbles. Vous empêcherez ainsi tout
débranchement du câble.
10.4.7 Raccordement de l'alimentation externe
L'alimentation externe apporte à l'onduleur son courant propre.
Exigence de l'alimentation externe :
• Tension d'alimentation auxiliaire externe triphasée de 230 V (3/N/PE) chacune
136%&/$&
Endommagement de l'onduleur dû au raccordement incorrect de l'alimentation propre.
• Raccordez le conducteur de neutre N.
• Reliez à la terre le point neutre du transformateur d'alimentation propre.
Disjoncteur miniature entre l'alimentation externe et l'onduleur
L'onduleur comprend un disjoncteur miniature de caractéristique B ayant un courant assigné de
16 A.
• Prévoyez un disjoncteur sélectif pour la protection du câble vers l'onduleur.
1
2
