9.4.4 Raccordement du câble avec 2 cosses d'extrémité
Pour la fixation des cosses d'extrémité aux languettes de raccordement, utilisez uniquement les vis et
les écrous fournis dans la livraison.

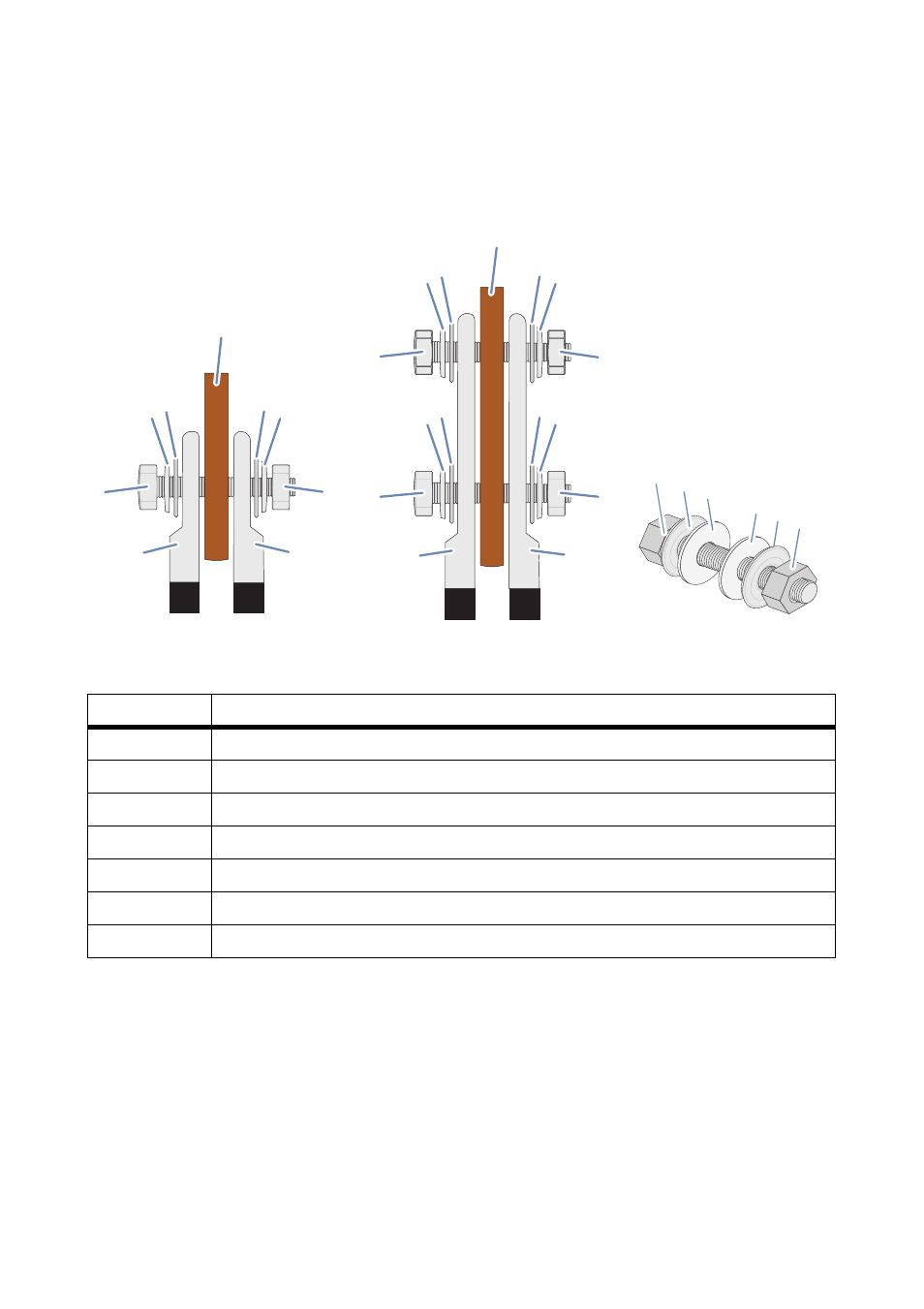

Figure 16: Structure du raccordement pour 2 cosses d'extrémité
• Raccordez toujours les cosses d'extrémité aux languettes de raccordement dans l'ordre
indiqué ici.
Position Désignation
A Vis M12
B Rondelle de serrage
C Joint anti-saletés
D1 Cosse d'extrémité galvanisée avec un trou
D2 Cosse d'extrémité galvanisée avec deux trous
E Barre omnibus en cuivre
F Écrou
