SMA Solar Technology AG 10 Raccordement des câbles dans l'armoire électrique
Instructions d’installation SCxxxHE-20-IA-IFR111210 51
10.4.5 Raccordement pour la définition externe des valeurs de
consigne
1. Introduisez le câble de la définition externe des valeurs de consigne dans l'armoire électrique
(voir chapitre 10.3).
2. Raccordez le câble conformément au schéma électrique (voir chapitre 10.4.1).

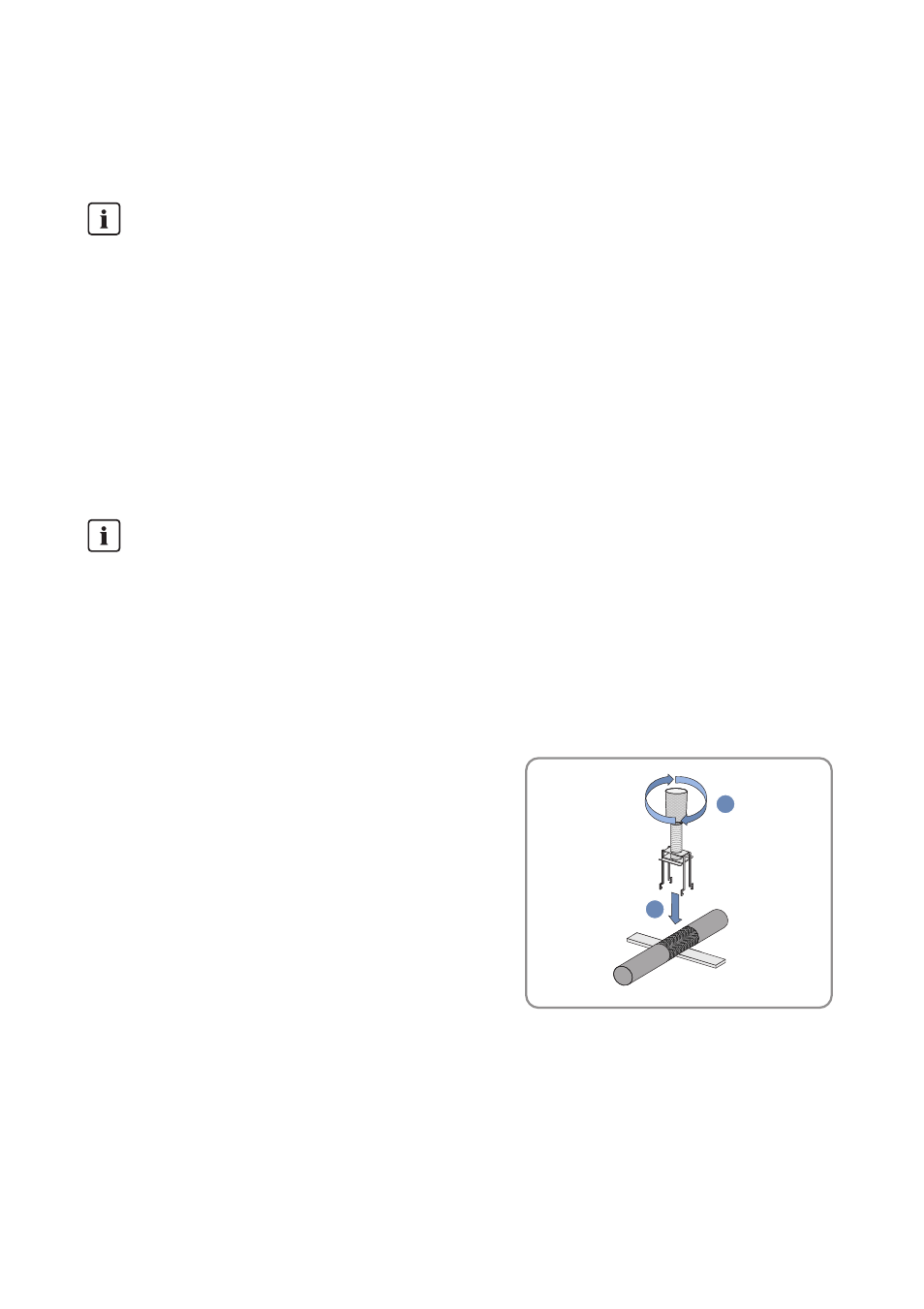

3. Retirez l'étrier de la protection du rail.
4. Installez l'étrier de la protection jusqu'à
l'encliquetage, puis serrez-le à la main.
5. Fixez le câble avec un attache-câbles au rail de collecte des câbles. Vous empêcherez ainsi tout
débranchement du câble.
Transmission de signal
Les valeurs de consigne externes pour les puissances réactive et active sont généralement
prédéfinies par l'exploitant du réseau. Elles peuvent par exemple être distribuées via un
récepteur de télécommande centralisée. La Power Reducer Box reçoit les valeurs de consigne
du récepteur de télécommande centralisée et les envoie via la SC-COM vers l'onduleur.
L'onduleur applique ensuite les définitions de l'exploitant du réseau, et injecte par exemple une
puissance réactive définie dans le réseau électrique public. Informez-vous auprès de votre
exploitant du réseau pour connaître la transmission de signal utilisée.
Si les valeurs de consigne ne sont pas transmises via le SC-COM et la Power Reducer Box,
l'onduleur comprend des bornes de raccordement pour la définition externe des valeurs de
consigne. L'onduleur traite les signaux d'entrée de 4 mA … 20 mA.
Fonctionnement de la définition externe des valeurs de consigne
Pour de plus amples informations sur le fonctionnement de la définition externe des valeurs de
consigne, reportez-vous aux instructions d'emploi de l'onduleur.
1
2
