SMA Solar Technology AG 12 Mise en service
Instructions d’installation SCxxxHE-20-IA-IFR111210 63

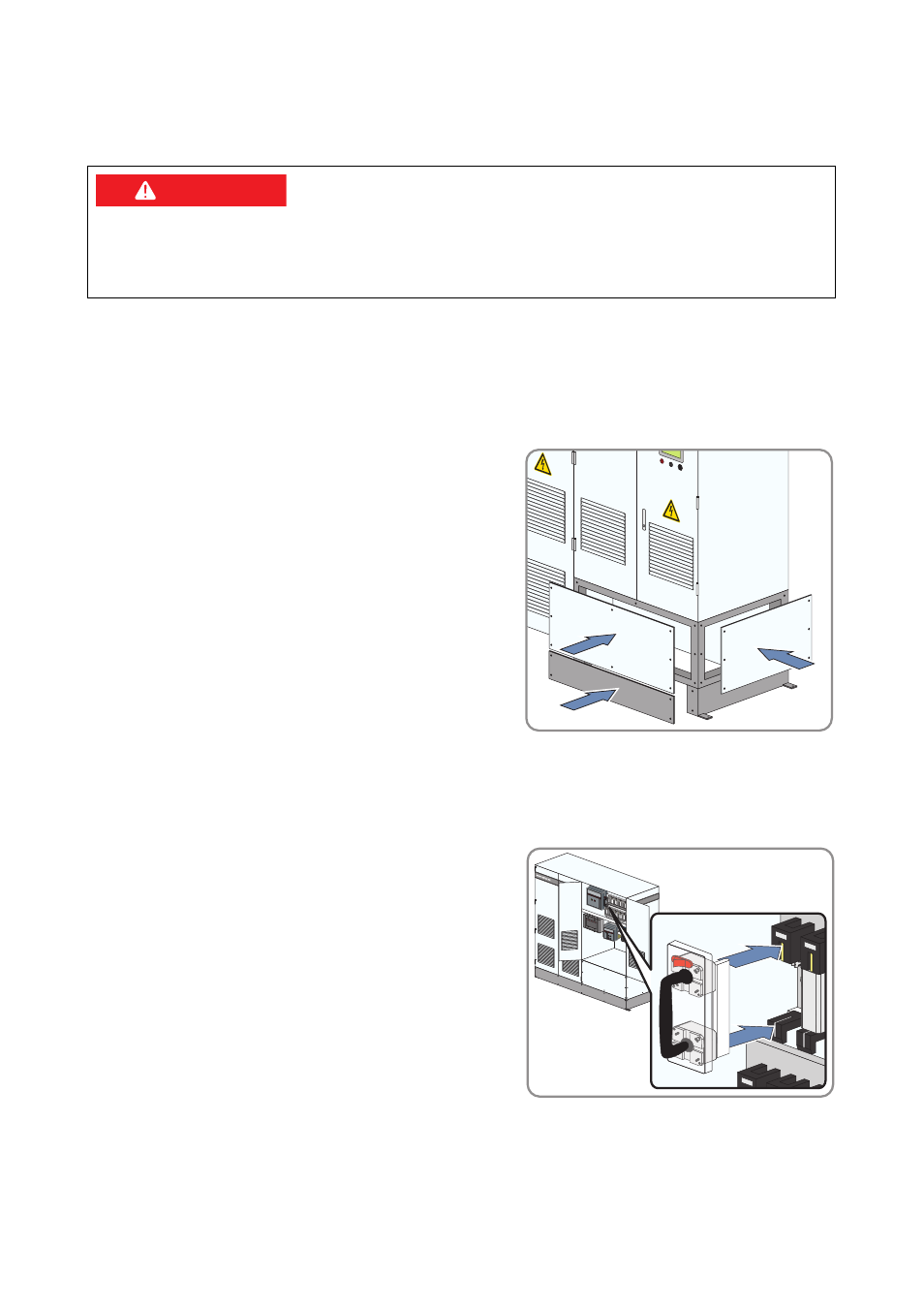

12.4 Montage des caches
1. Fixez tous les câbles avec des attache-câbles au rail de collecte des câbles.
2. Vissez les câbles PE des caches de l'armoire électrique.
3. Vérifiez que les câbles PE sont bien fixés.
4. Vissez le cache de protection en plexiglas situé devant les languettes de raccordement AC.
5. Vissez les caches.
12.5 Insérez les fusibles ou couteaux
1. Si vous n'utilisez pas de kit de raccordement SMB, insérez les fusibles. Utilisez un poignée
d'extraction pour fusibles HPC basse tension.
2. Si vous utilisez un kit de raccordement SMB,
insérez des couteaux. Utilisez un poignée
d'extraction pour fusibles HPC basse tension.
3. Vissez le cache de protection situé devant les fusibles.
%"/(&3
Danger de mort dû à une décharge électrique en cas de contact avec les composants
conducteurs de l'onduleur.
• Ne touchez aucun composant conducteur de tension dans l'onduleur central.
