9 Raccordement DC et AC SMA Solar Technology AG
44 SCxxxHE-20-IA-IFR111210 Instructions d’installation

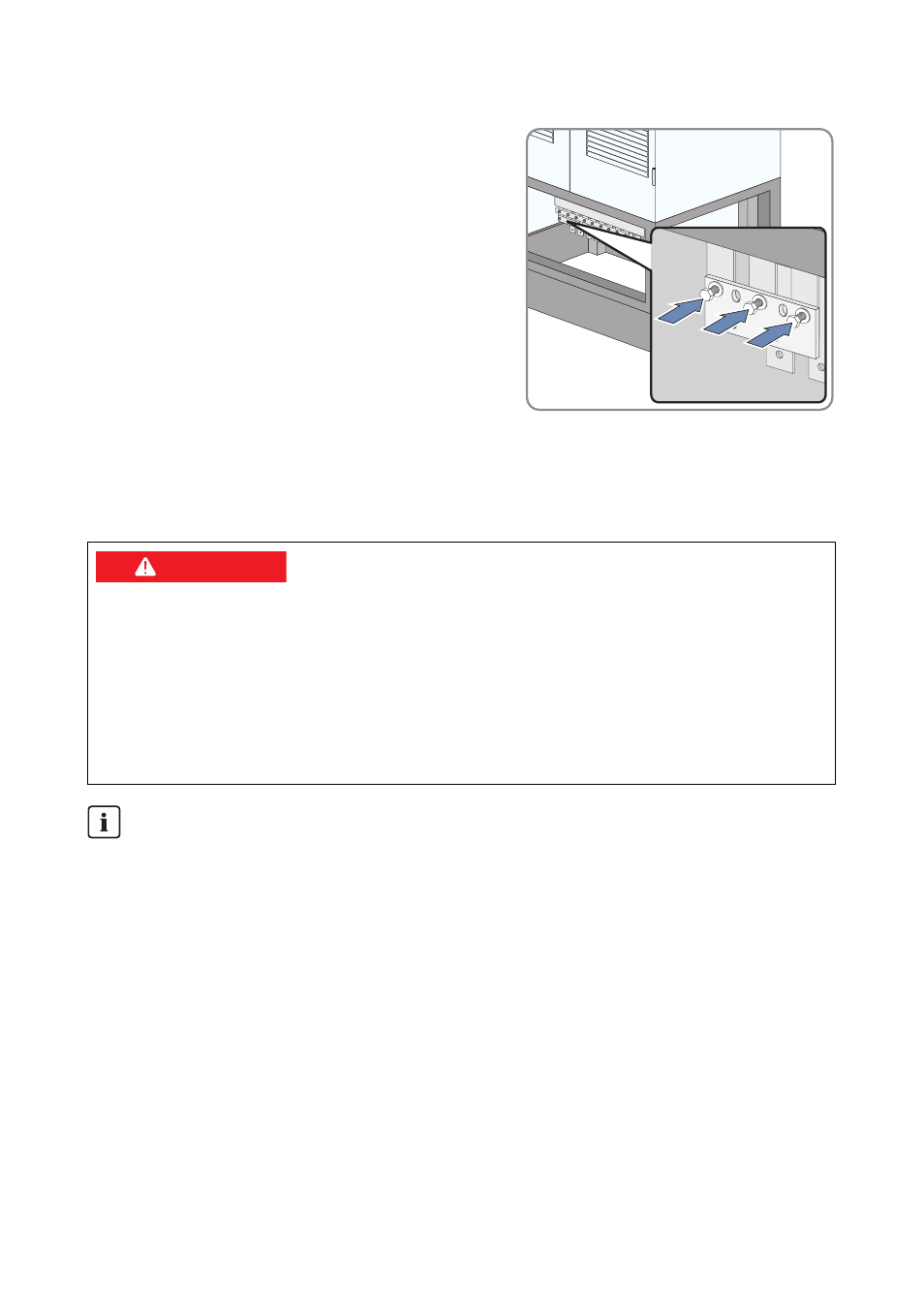

1. Positionnez et fixez la barre omnibus sur trois bornes
DC.
2. Retirez les fusibles des 3 languettes de raccordement pour les câbles DC. Utilisez pour cela un
poignée d'extraction pour fusibles HPC basse tension.
9.6.3 Raccordement des câbles DC
1. Introduisez les câbles DC dans l'armoire électrique.
2. Dénudez les câbles DC.
3. Dotez les câbles DC de cosses d'extrémité.
4. Raccordez les câbles DC aux languettes de raccordement pour les câbles DC ou à la barre
omnibus DC conformément au schéma électrique et aux consignes figurant dans le
chapitre 9.4.
%"/(&3
Danger de mort par décharge électrique Les panneaux photovoltaïques exposés à la
lumière sont sous tension.
• En cas d'utilisation de distributeurs principaux DC : déconnectez les fusibles dans les
distributeurs principaux DC et empêchez toute remise en marche.
• En cas d'utilisation de distributeurs secondaires DC : déconnectez les fusibles dans les
distributeurs secondaires DC et empêchez toute remise en marche.
• Respectez toutes les consignes de sécurité du fabricant des panneaux.
Déconnexion côté DC
Les distributeurs DC principaux et secondaires doivent être équipés de disjoncteurs. Les
disjoncteurs permettent la déconnexion côté DC de l'onduleur en toute sécurité.
