9 Raccordement DC et AC SMA Solar Technology AG
38 SCxxxHE-20-IA-IFR111210 Instructions d’installation
9.3 Zone de raccordement
9.3.1 Fusibles DC

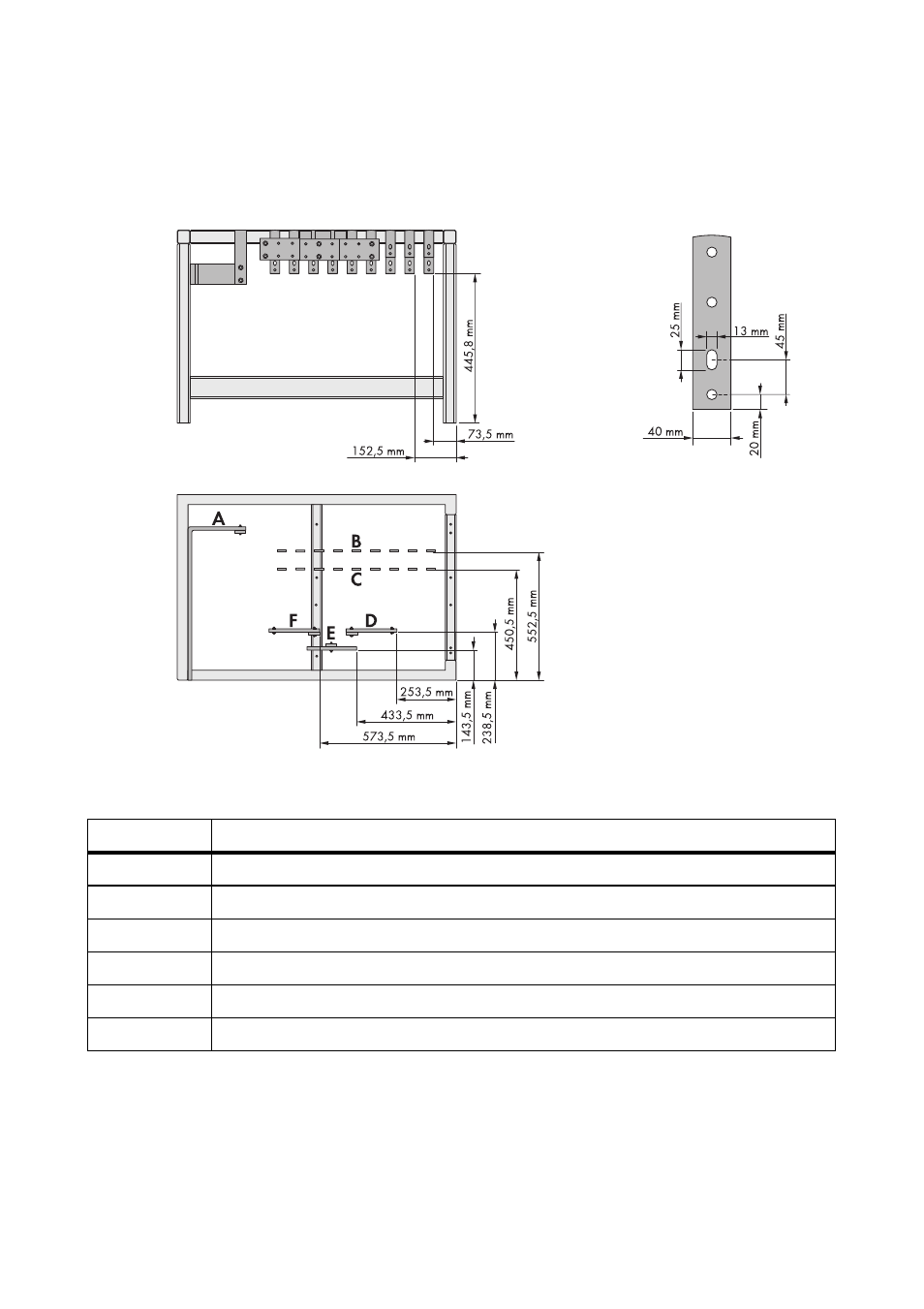

Figure 13: Zones de raccordement (exemples)
Position Désignation
A Languette de raccordement pour câbles PE
B Languettes de raccordement pour câbles DC −
C Languettes de raccordement pour câbles DC+
D Languette de raccordement pour câble AC - conducteur de ligne L
3
E Languette de raccordement pour câble AC - conducteur extérieur L
2
F Languette de raccordement pour câble AC - conducteur de ligne L
1
