9.3.2 Barre omnibus DC

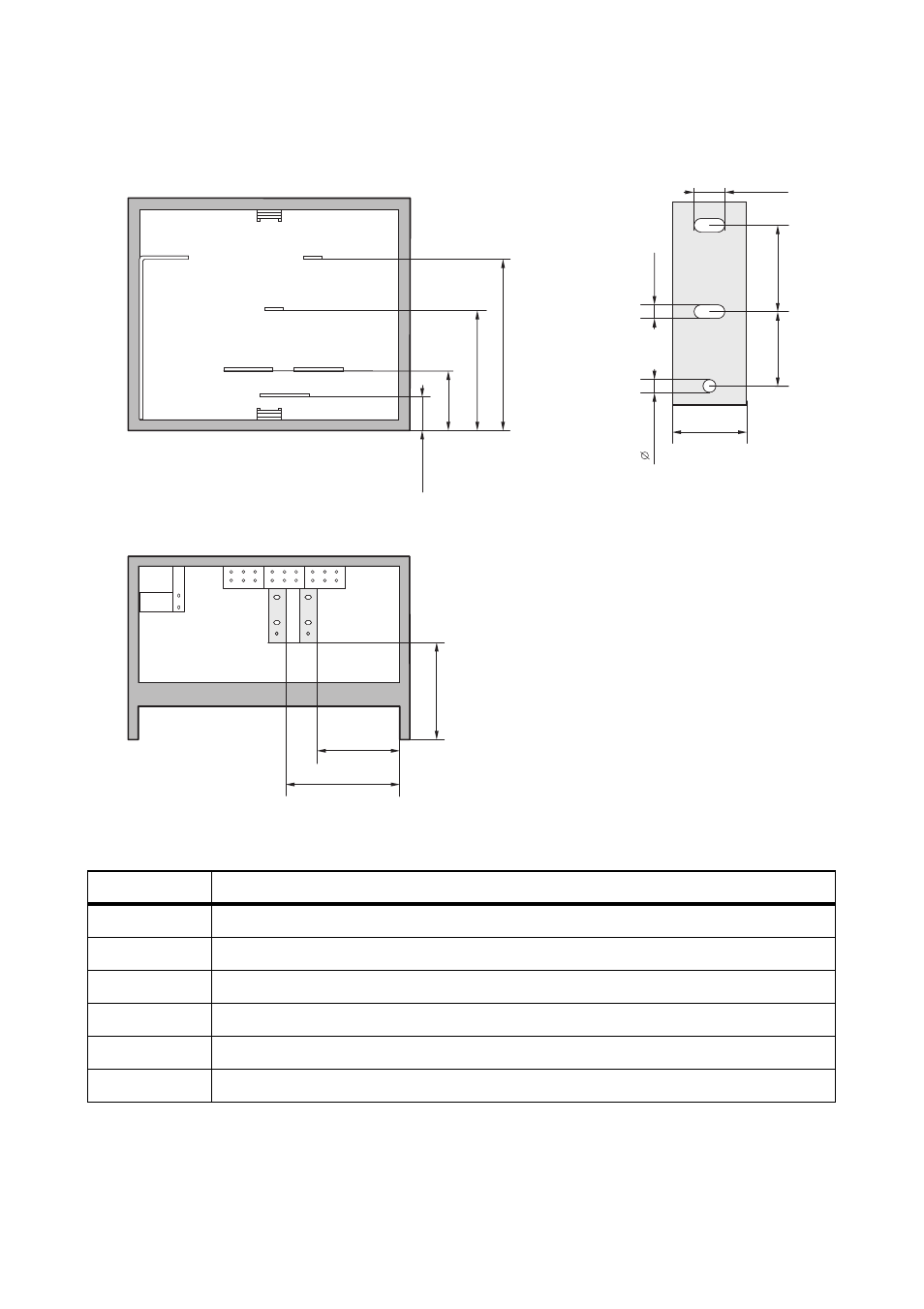

Figure 14: Dimensions de la barre omnibus DC
Position Désignation
A Languette de raccordement pour câbles PE
B Languettes de raccordement pour câbles DC −
C Languettes de raccordement pour câbles DC+
D Languette de raccordement pour câble AC - conducteur de ligne L
3
E Languette de raccordement pour câble AC - conducteur extérieur L
2
F Languette de raccordement pour câble AC - conducteur de ligne L
1
A B
C
D
E
F
34 mm
90 mm
80 mm
80 mm
14 mm
14 mm
330,8 mm
329,5 mm
487,5 mm
179 mm
274 mm
476 mm
648 mm
