6 Préparation de l'installation SMA Solar Technology AG
28 SCxxxHE-20-IA-IFR111210 Instructions d’installation
6.2 Préparation du sol de la station en vue du montage
6.2.1 Position des trous de montage sur le Sunny Central
Avant d'installer l'onduleur, vous pouvez préparer la fixation au sol.
Dans la zone du socle de l'armoire électrique se trouvent 4 pattes de montage pour l'ancrage dans
la fondation.

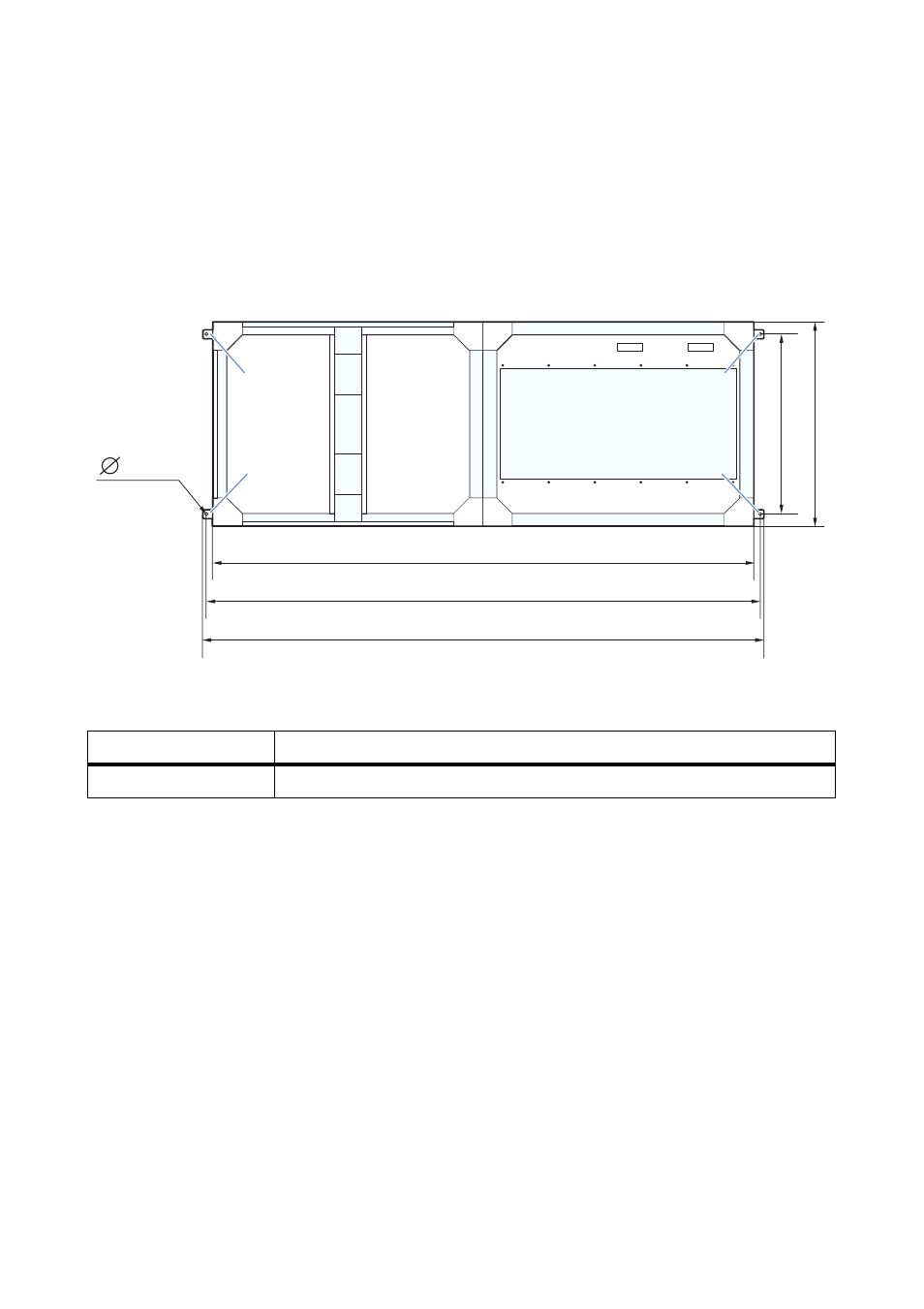

Figure 12: Position des pattes de montage au niveau de l'onduleur
6.2.2 Perçage des trous de montage dans le sol de la station
1. Marquez sur les fondations les positions des trous de montage correspondant aux pattes de
montage.
2. Percez les trous de montage dans les fondations aux emplacements marqués.
Position Désignation
A Pattes de montage
2 404 mm
16 mm
906 mm 773 mm
A
A
A
A
2 470 mm
2 510 mm
