3 Description du produit SMA Solar Technology AG
16 SCxxxHE-20-IA-IFR111210 Instructions d’installation
3.1.4 Écran tactile
En fonction de l'option commandée, le Sunny Central peut être pourvu d'un écran tactile.
Ce dernier permet de consulter différentes données relatives à l'onduleur. L'écran tactile sert
uniquement de moyen d'affichage. En l'absence de contact durant 5 minutes, l'écran tactile se
désactive. Il suffit de toucher l'écran tactile pour réactiver l'affichage.

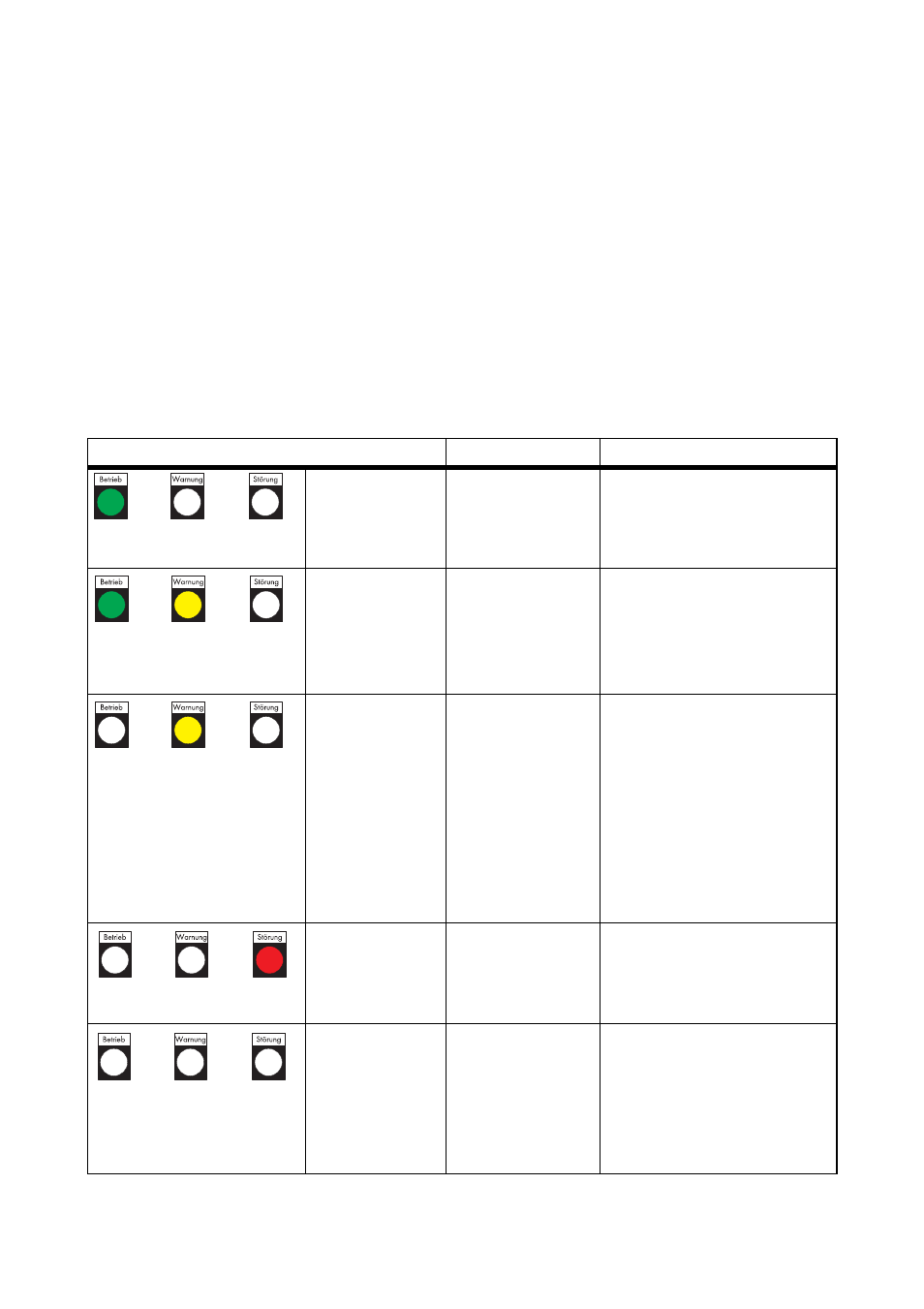

3.1.5 Voyants de signalisation
En fonction de l'option commandée, le Sunny Central peut être équipé de 3 voyants de signalisation.
Ces voyants indiquent l'état de l'onduleur.
Les fonctions correspondant aux différents états sont décrites ci-après.
État Désignation Fonction
Le voyant de
signalisation vert
est allumé en
permanence Fonctionnement
par alimentation du
réseau Le Sunny Central alimente le
réseau électrique public en
courant.
Les voyants jaune
et vert sont
allumés en
permanence Fonctionnement
restreint Le Sunny Central a détecté un
avertissement. L'avertissement
n'influence pas le
fonctionnement du
Sunny Central pour l'instant.
Le voyant de
signalisation
jaune est allumé
en permanence Avertissement Le Sunny Central n'alimente
pas le réseau en courant
actuellement et a détecté un
avertissement. Dès que
l'avertissement disparaît, il est
automatiquement réinitialisé.
Cet état survient par exemple
en cas de faible rayonnement
solaire.
Le voyant de
signalisation
rouge est allumé
en permanence Dysfonctionnement Le Sunny Central a détecté un
dysfonctionnement et s'est
arrêté.
Tous les voyants
de signalisation
sont éteints Aucun
fonctionnement par
alimentation du
réseau Le Sunny Central n'alimente
pas le réseau, il n'est pas
raccordé à la tension
d'alimentation électrique ou
l'interrupteur à clé est en
position « Stop ».
