SMA Solar Technology AG 9 Raccordement DC et AC
Instructions d’installation SCxxxHE-20-IA-IFR111210 41
9.4.3 Raccordement du câble avec une cosse d'extrémité
Pour la fixation des cosses d'extrémité aux languettes de raccordement, utilisez uniquement les vis et
les écrous fournis dans la livraison.

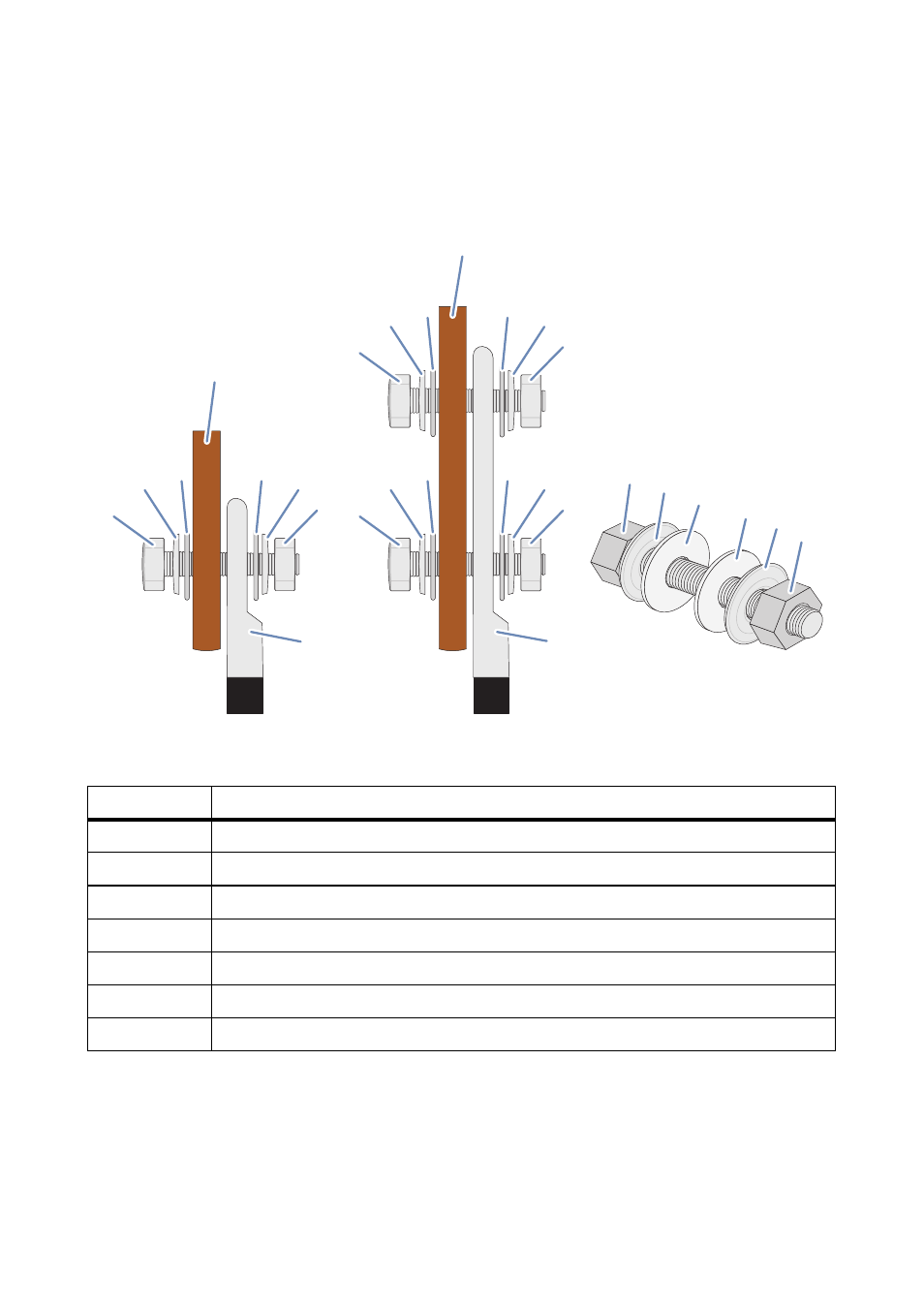

Figure 15: Structure du raccordement pour 1 cosse d'extrémité
• Raccordez toujours les cosses d'extrémité aux languettes de raccordement dans l'ordre
indiqué ici.
Position Désignation
A Vis M12
B Rondelle de serrage
C Joint anti-saletés
D Barre omnibus en cuivre
E1 Cosse d'extrémité galvanisée avec un trou
E2 Cosse d'extrémité galvanisée avec deux trous
F Écrou
E2
D
A B
C
B F
A
B
C C
B
F
C
A
B
C C
B
F
E1
D
A
B
C C
B
F
