Recherche d’erreurs SMA Solar Technology AG
84 SB25-30TLST-21-IA-fr-13 Instructions d’installation
☑ Si les tensions mesurées sont stables et si la somme des tensions au pôle positif par rapport
au potentiel de terre et au pôle négatif par rapport au potentiel de terre d’un string
correspond approximativement à la tension entre les pôles positif et négatif, il existe alors
un défaut à la terre.
Position du défaut à la terre
La position approximative du défaut à la terre peut être localisée en calculant le rapport des
tensions mesurées entre le pôle positif et le potentiel de terre (PE) et entre le pôle négatif et le
potentiel de terre (PE).

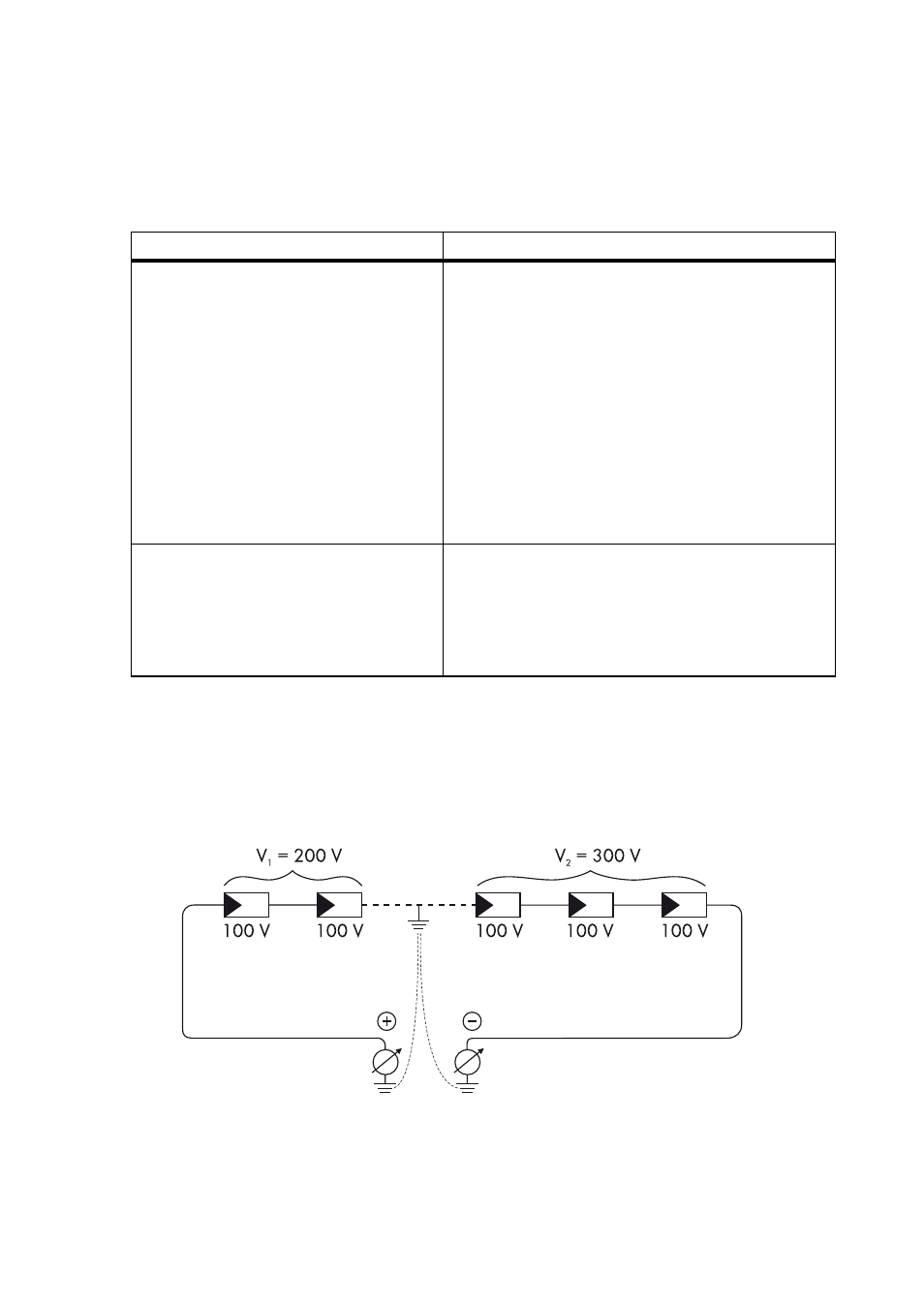

Exemple :
Dans ce cas, le défaut à la terre est situé entre le deuxième et le troisième panneau
photovoltaïque.
☑ Le contrôle du défaut à la terre est terminé.
Résultat Mesure
☑ Vous avez constaté un défaut à la
terre.
• Faites appel à une personne qualifiée en
électricité pour éliminer le défaut à la terre du
générateur photovoltaïque dans le string
concerné avant de reconnecter le string à
l’onduleur. Vous pouvez déterminer la
position du défaut à la terre à l’aide du
graphique ci-dessous.
• Ne rebranchez pas le string défectueux.
• Remettez l’onduleur en service
(voir chapitre 7.1 « Mise en service de
l’onduleur » (page 55)).
☑ Vous n’avez constaté aucun
défaut à la terre.
Une des varistances à surveillance thermique est
probablement défectueuse.
• Contrôlez le fonctionnement des varistances
(voir chapitre 11.6 « Contrôle du
fonctionnement des varistances » (page 85)).
