Raccordement électrique SMA Solar Technology AG
38 SB25-30TLST-21-IA-fr-13 Instructions d’installation

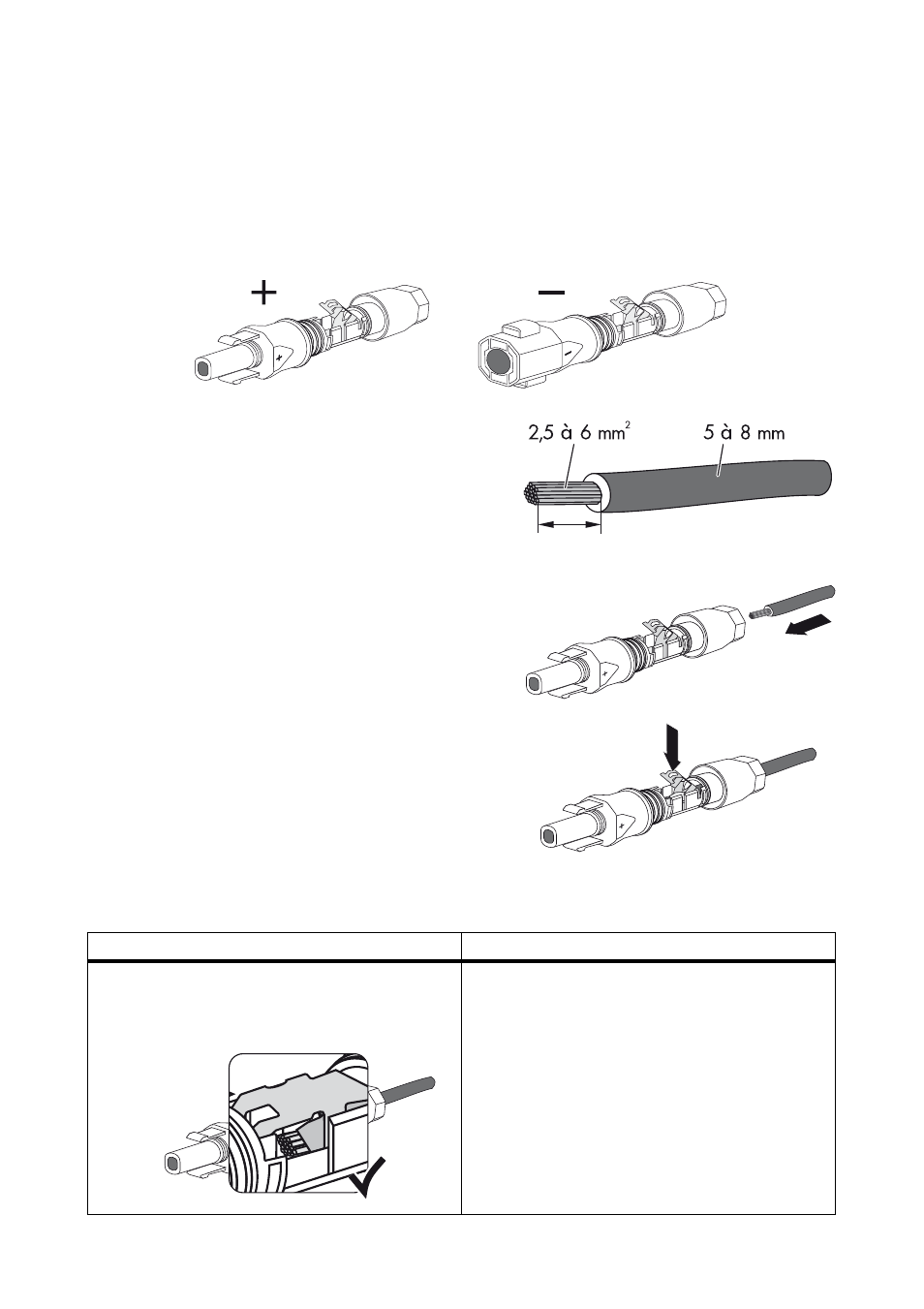

6.4.2 Assemblage des connecteurs DC
Pour le raccordement à l’onduleur, tous les câbles de raccordement des panneaux photovoltaïques
doivent être équipés des connecteurs DC fournis.
Assemblez les connecteurs DC comme décrit ci-dessous. Veillez à respecter la polarité. Les
connecteurs DC sont identifiés par « + » et « − ».
Spécifications des câbles
• Utilisez un câble PV1-F.
Procédure
1. Insérez le câble dénudé dans le connecteur DC
jusqu’à la butée.
2. Appuyez sur le serre-câble vers le bas jusqu’à ce
que vous l’entendiez s’encliqueter.
3. Vérifiez que le câble est bien fixé :
Résultat Mesure
☑ Quand la tresse est visible dans la chambre
du serre-câble, cela signifie que le câble est
bien placé.
• Continuez à partir du point 4.
