Montage SMA Solar Technology AG
24 SB25-30TLST-21-IA-fr-13 Instructions d’installation

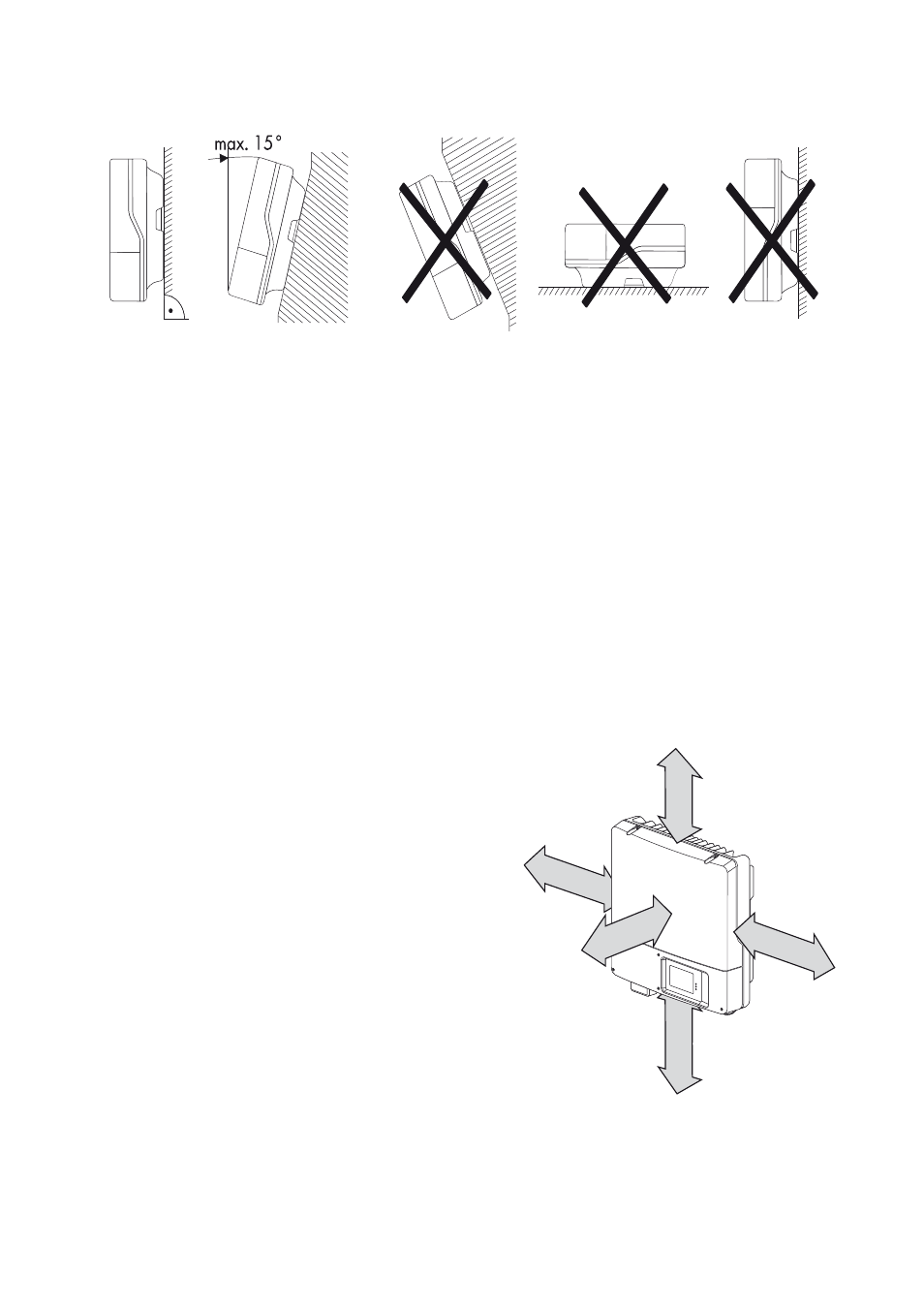

• Le montage doit être réalisé à la verticale ou à une inclinaison maximale de 15° vers l’arrière.
• La zone de raccordement doit pointer vers le bas.
• Ne montez pas l’onduleur en inclinaison vers l’avant.
• N’effectuez pas un montage avec une inclinaison latérale.
• N’effectuez pas un montage à l’horizontale.
• Effectuez le montage à hauteur des yeux afin de pouvoir lire les états de fonctionnement à tout
moment.
• La température ambiante doit être inférieure à 40 °C pour assurer un fonctionnement optimal.
• N’exposez pas l’onduleur directement au rayonnement solaire afin d’éviter une réduction de
puissance due à la surchauffe.
• En cas de montage à l’intérieur, ne réalisez pas le montage sur du placoplâtre ou sur des
matériaux similaires afin d’éviter toute vibration audible. Lorsqu’il est en service, il est possible
que l’onduleur émette des sons susceptibles de constituer une nuisance dans la zone
d’habitation.
• Respectez les distances minimales recommandées
dans le graphique par rapport aux murs, aux autres
onduleurs ou objets. Ceci garantit une dissipation
de chaleur suffisante et assez d’espace pour retirer
l’ESS.
• Si plusieurs onduleurs sont montés dans une zone
soumise à des températures ambiantes élevées, les
distances entre les onduleurs doivent être
augmentées et un apport suffisant d’air frais doit
être assuré. Vous éviterez ainsi que l’onduleur ne
perde de sa puissance en raison d’une température
trop élevée (vous trouverez des informations sur le
derating en température dans l’information
technique « Derating » sur www.SMA-France.com).
Un ventilateur destiné à être raccordé à l’onduleur
est disponible en tant qu’accessoire
(voir chapitre 14 « Accessoires » (page 99)).
500 mm
100 mm
100 mm
50
mm
300 mm
